申请日2015.11.24
公开(公告)日2016.05.18
IPC分类号C02F9/14
摘要

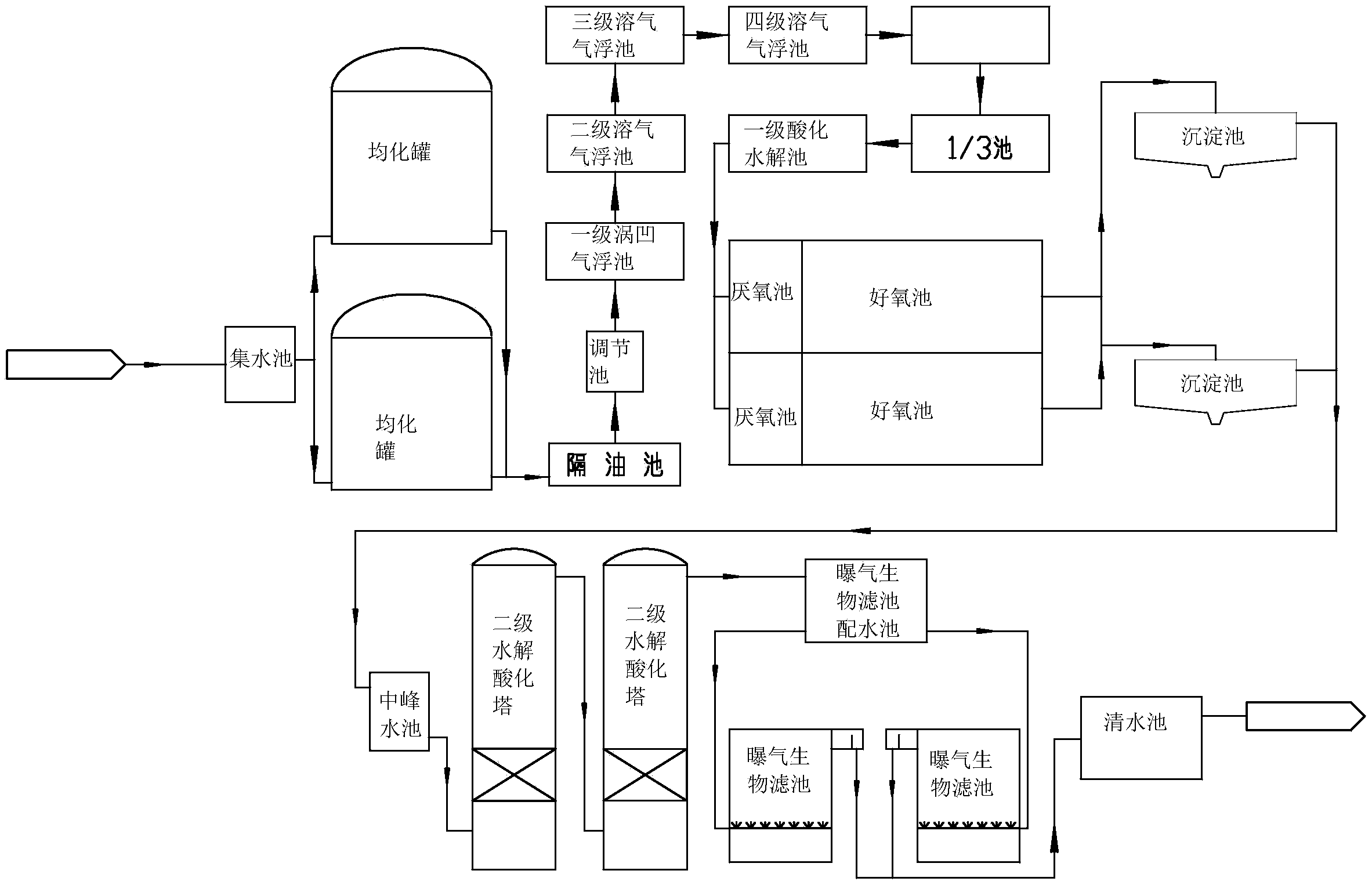

本申请公开了沥青废水处理系统，包括从进水口到出水口的方向依次连接的均化罐组、隔油池、气浮池组、一级水解酸化池、厌氧池组、好氧池组、沉淀池组、二级水解酸化塔组以及曝气生物滤池组;气浮池组包括依次连接的一级涡凹气浮池、二级溶气气浮池、三级溶气气浮池以及四级溶气气浮池;二级水解酸化塔组包括依次连接的至少一个二级水解酸化塔;曝气生物滤池组包括配水池以及与配水池分别连接的至少两个曝气生物滤池，通过上述步骤处理，沥青废水的SS和COD去除率大大提高，去除率达到85%以上，沥青废水达到废水排放二级标准。
权利要求书
1.沥青废水处理系统，其特征在于：包括从进水口到出水口的方向依次连接的均化罐组、隔油池、气浮池组、一级水解酸化池、厌氧池组、好氧池组、沉淀池组、二级水解酸化塔组以及曝气生物滤池组;
所述气浮池组包括依次连接的一级涡凹气浮池、二级溶气气浮池、三级溶气气浮池以及四级溶气气浮池;
所述二级水解酸化塔组包括依次连接的至少一个二级水解酸化塔;
所述曝气生物滤池组包括配水池以及与所述配水池分别连接的至少两个曝气生物滤池。
2.根据权利要求1所述的沥青废水处理系统，其特征在于：所述隔油池与所述气浮池组之间设有用于调节废水PH值的调节池。
3.根据权利要求1所述的沥青废水处理系统，其特征在于：所述厌氧池组包括至少两个厌氧池，所述至少两个厌氧池的进水速率均能够调节。
4.根据权利要求3所述的沥青废水处理系统，其特征在于：所述好氧池组包括至少两个好氧池，所述好氧池的数量与所述厌氧池相同，所述好氧池与所述厌氧池一一对应。
5.根据权利要求4所述的沥青废水处理系统，其特征在于：所述沉淀池组包括至少一个沉淀池。
6.根据权利要求5所述的沥青废水处理系统，其特征在于：所述沉淀池组包括至少两个沉淀池，所述至少两个沉淀池为串联依次连接。
7.根据权利要求5所述的沥青废水处理系统，其特征在于：所述沉淀池组包括至少两个沉淀池，所述至少两个沉淀池为并联连接。
8.根据权利要求7所述的沥青废水处理系统，其特征在于：所述沉淀池组与二级水解酸化塔组之间设有中锋水池。
9.根据权利要求8所述的沥青废水处理系统，其特征在于：所述曝气生物滤池中的滤料为石墨烯材料制成的球状颗粒。
10.根据权利要求9所述的沥青废水处理系统，其特征在于：所述曝气生物滤池组的出水口连接有清水池，所述清水池中设有石墨烯材料制成的过滤膜，所述过滤膜与所述清水池为可拆卸连接，所述清水池旁设有过滤膜再生室，所述过滤膜再生室设有加热装置及冷却装置。
说明书
沥青废水处理系统
技术领域
本申请属于沥青废水处理技术领域，具体的说，涉及沥青废水处理系统。
背景技术
水污染的综合防治已引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治。
沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，呈液态，是一种防水防潮和防腐的有机胶凝材料。
在沥青生产过程中产生的污水不仅浑浊发臭，还有不少有害物质，其中含有大量的SS和COD。沥青污水处理的关键点和难点就在于怎样提高污水中COD的去除率。现有技术的沥青污水处理装置，其SS和COD去除率低、处理后的污水达不到污水排放二级标准，给生态环境带来极大的隐患。
申请内容
本申请克服了现有技术中的缺点，提供了沥青废水处理系统，其能够将沥青废水中SS和COD的去除率大幅提高，使废水达到污水排放二级标准。
为了解决上述技术问题，本申请是通过以下技术方案实现的：
沥青废水处理系统，包括从进水口到出水口的方向依次连接的均化罐组、隔油池、气浮池组、一级水解酸化池、厌氧池组、好氧池组、沉淀池组、二级水解酸化塔组以及曝气生物滤池组;
气浮池组包括依次连接的一级涡凹气浮池、二级溶气气浮池、三级溶气气浮池以及四级溶气气浮池;
二级水解酸化塔组包括依次连接的至少一个二级水解酸化塔;
曝气生物滤池组包括配水池以及与配水池分别连接的至少两个曝气生物滤池。
隔油池与气浮池组之间设有用于调节废水PH值的调节池。
厌氧池组包括至少两个厌氧池，至少两个厌氧池的进水速率均能够调节。
好氧池组包括至少两个好氧池，好氧池的数量与厌氧池相同，好氧池与厌氧池一一对应。
沉淀池组包括至少一个沉淀池。
沉淀池组包括至少两个沉淀池，至少两个沉淀池为串联依次连接。
沉淀池组包括至少两个沉淀池，至少两个沉淀池为并联连接。
沉淀池组与二级水解酸化塔组之间设有中锋水池。
曝气生物滤池中的滤料为石墨烯材料制成的球状颗粒。
曝气生物滤池组的出水口连接有清水池，清水池中设有石墨烯材料制成的过滤膜，过滤膜与清水池为可拆卸连接，清水池旁设有过滤膜再生室，过滤膜再生室设有加热装置及冷却装置。
与现有技术相比，本申请的有益效果是：
本申请所述的沥青废水处理系统，包括从进水口到出水口的方向依次连接的均化罐组、隔油池、气浮池组、一级水解酸化池、厌氧池组、好氧池组、沉淀池组、二级水解酸化塔组以及曝气生物滤池组;气浮池组包括依次连接的一级涡凹气浮池、二级溶气气浮池、三级溶气气浮池以及四级溶气气浮池;二级水解酸化塔组包括依次连接的至少一个二级水解酸化塔;
曝气生物滤池组包括配水池以及与配水池分别连接的至少两个曝气生物滤池，通过上述步骤处理，沥青废水的SS和COD去除率大大提高，去除率达到85%以上，沥青废水达到废水排放二级标准。
