申请日2015.09.30
公开(公告)日2016.01.27
IPC分类号F28C1/00; F28F25/00
摘要
本实用新型提供了一种用于易结垢污水的冷却塔，包括塔体、设置在塔体上部的散水器和设置塔体上部的风机，所述塔体上散水器下设置敞口的布水器，所述塔体两侧设有导风机构，所述塔体内设有若干层缓降层。保证了污水的布水均匀，提高降温效率及连续运行率，布水形式及填料形式便于清理，填料可重复利用，保证降温效率的稳定性。

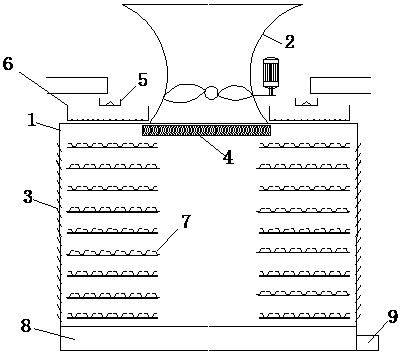

摘要附图
权利要求书
1.一种用于易结垢污水的冷却塔，其特征在于：包括塔体、设置在塔体上部的散水器和设置塔体上部的风机，所述塔体上散水器下设置敞口的布水器，所述塔体两侧设有导风机构，所述塔体内设有若干层缓降层。
2.如权利要求1所述的用于易结垢污水的冷却塔，其特征在于：所述布水器包括设置在塔体上部的若干个布水孔和设置在布水孔周侧的围板。
3.如权利要求2所述的用于易结垢污水的冷却塔，其特征在于：所述布水孔直径为12～18mm，孔距20～50mm。
4.如权利要求2所述的用于易结垢污水的冷却塔，其特征在于：所述围板的宽度不大于缓降层的宽度。
5.如权利要求1所述的用于易结垢污水的冷却塔，其特征在于：所述导风机构包括设置在塔体两侧的若干个导风板，所述导风板与水平线的夹角为60度。
6.如权利要求5所述的用于易结垢污水的冷却塔，其特征在于：任意相邻两个导风板之间的间隔为200～250mm。
7.如权利要求1所述的用于易结垢污水的冷却塔，其特征在于：所述缓降层包括支撑板和设置在支撑板的若干个梯形块。
8.如权利要求7所述的用于易结垢污水的冷却塔，其特征在于：所述梯形块长1200mm，宽350～400mm，相邻梯形块之间的间距为50mm，所述梯形块之间的支撑板上设有通气孔，所述通气孔直径30～40mm。
9.如权利要求7所述的用于易结垢污水的冷却塔，其特征在于：相邻缓降层之间的间距为0.5m，相邻缓降层上下对应。
10.如权利要求1所述的用于易结垢污水的冷却塔，其特征在于：所述风机包括设置在塔体上部的双曲面断面结构的风筒、位于风筒内的叶片和设置在风筒外与叶片连接的电机，所述塔体下部设置收水槽，所述收水槽上设有出水管，所述出水管上设有阀门。
说明书
一种用于易结垢污水的冷却塔
技术领域
本实用新型涉及冷却塔技术领域，特别涉及一种用于易结垢污水的冷却塔。
背景技术
冷却塔是一种热交换装置，一般是利用空气与热水介质在塔内以填料为媒介进行热交换，从而废热传输给空气再散入大气，使热水降温。在电力、石油、化工工业生产及日常生活中因工艺需要应用较多，但从形式上分冷却塔主要有横流式和逆流式冷却塔，常规冷却塔主要是处理循环冷却水，水质清净，填料形式主要是采用接触面较大的蜂窝型集成填料。虽然在使用过程中也会出现钙镁成分的垢体，但结构速度低，通过常规阻垢剂即可保证正常的运行。而针对于温度较高、结垢速度快的污水降温冷却塔较少，主要是由于污水含杂质较多、悬浮物含量高、离子成分及含量复杂，部分污水在冷却过程中离子溶解度发生剧烈变化易于快速形成结晶体而附着于填料上，造成蜂窝状填料缝隙堵塞，失去过水能力及换热能力，同时造成填料、布水喷头报废，更换费用高。虽然针对污水的降温出现过鼓风式污水冷却塔，但能耗大，噪声大，且无法解决填料堵塞的问题，而采用无填料的形式降温效率又无法保证。特别是对于酒精废水两级厌氧(高温厌氧+中温厌氧)回收沼气能源工艺中，高温厌氧53℃，中温厌氧37℃，厌氧工艺对温度的要求较高，敏感度强。高温厌氧处理后的有机废水中含有大量的磷酸根、镁离子、铵离子，在高温向中温过度的过程中形成磷酸铵镁结晶速度快，结晶体致密坚硬，微溶于水及酸碱，使用常规冷却塔布水管、填料短时间可堵塞，无法正常连续运行，且一旦结垢清理难度大，费用高，一般的药剂及阻垢剂对该结晶过程基本无阻垢作用。给该项废水处理制取生物能源的技术推广和应用造成了一定的影响。
实用新型内容
本发明是提供一种适用于易结垢、杂质及悬浮物含量高的污水降温冷却塔装置。
为实现上述目的，本实用新型采用的技术方案是：一种用于易结垢污水的冷却塔，包括塔体、设置在塔体上部的散水器和设置塔体上部的风机，所述塔体上散水器下设置敞口的布水器，所述塔体两侧设有导风机构，所述塔体内设有若干层缓降层。
所述布水器包括设置在塔体上部的若干个布水孔和设置在布水孔周侧的围板。
所述布水孔直径为12～18mm，孔距20～50mm。
所述围板的宽度不大于缓降层的宽度。
所述导风机构包括设置在塔体两侧的若干个导风板。
任意相邻两个导风板之间的间隔为200～250mm。
所述导风板与水平线的夹角为60度。
所述缓降层包括支撑板和设置在支撑板的若干个梯形块。
所述梯形块长1200mm，宽350～400mm，相邻梯形块之间的间距为50mm。
所述梯形块之间的支撑板上设有通气孔。
所述通气孔直径30～40mm。
相邻缓降层之间的间距为0.5m，相邻缓降层上下对应。
所述风机包括设置在塔体上部的双曲面断面结构的风筒、位于风筒内的叶片和设置在风筒外与叶片连接的电机。
所述塔体下部设置收水槽，所述收水槽上设有出水管，所述出水管上设有阀门。
本发明的有益效果：本发明适用于污水介质降温使用，特别是高浓度有机废水“高中温两级厌氧处理”中一级高温厌氧出水的降温处理，解决了磷酸铵镁结晶问题对冷却塔无法连续运行的影响。保证了污水的布水均匀，提高降温效率及连续运行率，布水形式及填料形式便于清理，填料可重复利用，保证降温效率的稳定性。
