申请日2015.09.30
公开(公告)日2016.01.27
IPC分类号C02F1/72
摘要
本实用新型公开了废水深度处理的高级氧化反应装置，属于废水净化处理设备领域，本实用新型通过在高级氧化塔设置有液液混合布水系统，该液液混合布水系统由原水配水箱、内液循环管、内循环泵以及环形旋流布水器组成，在液液混合布水系统的作用下，加强了混合液在高级氧化塔内流动以及和药剂的反应，减少了药剂的使用量，有效降低Fenton高级氧化反应的运行成本，同时有效避免了结垢堵塞。

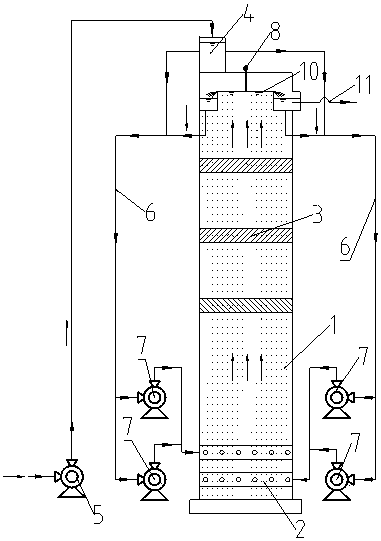

摘要附图
权利要求书
1.一种废水深度处理的高级氧化反应装置，其特征在于，包括高级氧化塔，在所述高级氧化塔内由下至上依次设置有环形旋流布水器和折流反应层，原水配水箱设置于所述高级氧化塔的顶部，所述原水配水箱连接至内液循环管，所述内液循环管的一端连接至所述高级氧化塔的上部，另一端连接至内循环泵，所述内循环泵连接至所述环形旋流布水器;其中，所述的原水配水箱、内液循环管、内循环泵以及环形旋流布水器组成了液液混合布水系统。
2.如权利要求1所述的废水深度处理的高级氧化反应装置，其特征在于，在所述高级氧化塔中设置有两套液液混合布水系统。
3.如权利要求1所述的废水深度处理的高级氧化反应装置，特征在于，所述折流反应层设置有三层。
4.如权利要求1所述的废水深度处理的高级氧化反应装置，特征在于，在所述高级氧化塔内的溢液口上设置有pH计。
5.如权利要求1所述的废水深度处理的高级氧化反应装置，特征在于，所述原水配水箱通过原水提升泵提供原水。
说明书
一种废水深度处理的高级氧化反应装置
技术领域
本实用新型涉及废水净化处理设备，具体涉及一种废水深度处理的高级氧化反应装置。
背景技术
Fenton高级氧化技术是1894年由英国人Fenton所发现，在酸性条件下的溶液中，催化剂亚铁离子(Fe2+)与过氧化氢(H2O2)发生复杂的化学反应生成一种强氧化能力的自由基——羟基自由基，·OH。羟基自由基(·OH)可通过电子转移等途径将有机物氧化分解成小分子，最终氧化为二氧化碳和水。Fenton高级氧化技术是一种去除废水有机污染物的高效技术，随人类对生活的社会环境、自然环境要求越来越高，Fenton高级氧化技术已越来越多地应用到废水处理领域中。
现有的Fenton高级氧化反应装置，大多数产品的内部结构简单、反应效率较低、内部易结垢堵塞等的缺点，从而使Fenton高级氧化反应装置投加药剂量过大、运行成本高、节能效果差，而且反应效率较低、内部易结垢堵塞。
实用新型内容
针对上述缺陷，本实用新型目的在于提供一种反应效率高、减少了药剂的使用，有效降低Fenton高级氧化反应的运行成本的废水深度处理的高级氧化反应装置。
为了达到上述目的，本实用新型采用如下的技术方案：
废水深度处理的高级氧化反应装置，包括高级氧化塔，在所述高级氧化塔内由下至上依次设置有环形旋流布水器和折流反应层，原水配水箱设置于所述高级氧化塔的顶部，所述原水配水箱连接至内液循环管，所述内液循环管的一端连接至所述高级氧化塔的上部，另一端连接至内循环泵，所述内循环泵连接至所述环形旋流布水器;其中，所述的原水配水箱、内液循环管、内循环泵以及环形旋流布水器组成了液液混合布水系统。
原水配水箱的原水和高级氧化塔内的混合液通过内液循环管以及在内循环泵的强制作用下，混合废水再次进入高级氧化塔内，并在高级氧化塔内产生强烈的搅拌，使废水充分混合并与药剂完全反应，同时高级氧化塔内的废水以一定的速度向上流动，处于流动状态，Fenton试剂与废水充分混合反应，氧化分解废水中的厌氧、好氧微生物均难以降解的污染物，部分污染物被分解后形成可沉淀的铁氧结晶混合物，并以排渣形式排出。
作为本实用新型废水深度处理的高级氧化反应装置的一种改进，在所述高级氧化塔中设置有两套液液混合布水系统。以进一步加强混合废水在高级氧化塔内的流动、搅拌作用。
作为本实用新型废水深度处理的高级氧化反应装置的另一种改进，所述折流反应层设置有三层。通过设置有多层折流反应层，以改变高级氧化塔内上升水流方向，使废水形成折流的方式流动，进一步增强高级氧化塔内的充分混合反应速率。
作为本实用新型废水深度处理的高级氧化反应装置的再一种改进，在所述高级氧化塔内的溢液口上设置有pH计。通过pH计可以实时监测高级氧化塔内废水的pH值，根据pH值通过外设的自动加药系统有效控制药剂投加量，减少运行成本。
作为本实用新型废水深度处理的高级氧化反应装置的进一步改进，所述原水配水箱通过原水提升泵提供原水。
由上述可知，本实用新型的高浓度有机废水的厌氧处理装置与现有技术相比，具有如下的有益效果：
本实用新型的高浓度有机废水的厌氧处理装置通过在高级氧化塔设置有液液混合布水系统，在液混合布水系统的作用下，加强了混合液在高级氧化塔内流动以及和药剂的反应，减少了药剂的使用，有效降低Fenton高级氧化反应的运行成本，同时有效避免了结垢堵塞。
