申请日2015.08.31
公开(公告)日2016.01.20
IPC分类号B63J4/00
摘要
本实用新型公开了一种应用于拼装船的集成化生活污水储存装置，包括设置于上建居住舱室下部的污水储存舱，污水储存舱与上建居住舱室下部为一体化设置结构，该污水储存舱通过排放管路与上建居住舱室内的排水设备连接，污水储存舱与一污水排放泵连接，且污水排放泵与污水储存舱或者上建居住舱室固定安装。本实用新型的污水储存舱与上建居住舱室一体化，不需要拆装，减少船舶拼装过程中的工作量。由于污水储存舱与上建居住舱室一体化，排放管路设置在两者之间，船舶拼装过程中，无需管路拆装，避免管路污水泄漏造成水质污染。
权利要求书
1.一种应用于拼装船的集成化生活污水储存装置，其特征在于，包括设置于上建居住舱室下部的污水储存舱，污水储存舱与上建居住舱室下部为一体化设置结构，该污水储存舱通过排放管路与上建居住舱室内的排水设备连接，污水储存舱与一污水排放泵连接，且污水排放泵与污水储存舱或者上建居住舱室固定连接。
2.根据权利要求1所述的应用于拼装船的集成化生活污水储存装置，其特征在于，还包括冲洗管路，该冲洗管路与消防水冲洗接口连接，冲洗管路伸入污水储存舱内，通过喷头清洗污水储存舱。
说明书
一种应用于拼装船的集成化生活污水储存装置
技术领域
本实用新型涉及一种应用于拼装船的集成化生活污水储存装置。
背景技术
一种环保疏浚船用于各水库的疏浚作业，由于水库的作业周期较短需经常调运于不同的库区作业，因此该环保疏浚船采用拼接式组装，便于船舶的车辆运输;同时水库区域对环保要求较高，作业船舶不能造成二次污染，如生活污水、油污水不允许排放。
图1所示为这类现有的上层建筑需要经常拆装的船体生活污水储存原理示意图，生活污水在上建(上层建筑)以下主船体1的内设舱柜2进行储存，通过管路与上建卫生间3所排水设备进行连接，并配有泵5将舱柜内的污水排出，同时设有透气管4。
这种结构的缺点是：
a.舱柜通过管路与排水设备连接，每次船舶拆装时，需要拆装连接管路，不便于拆装。
b.每次拆装时，管路内残存的生活污水会泄漏，对水质造成污染。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种应用于拼装船的集成化生活污水储存装置，以解决现有技术中诸多的问题。
为了实现上述目的，本实用新型的技术方案如下：

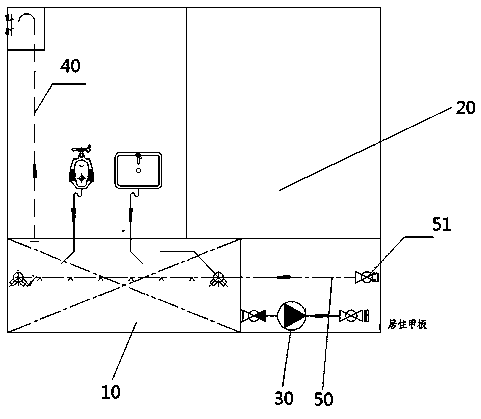

一种应用于拼装船的集成化生活污水储存装置，其特征在于，包括设置于上建居住舱室下部的污水储存舱，污水储存舱与上建居住舱室下部为一体化设置结构，该污水储存舱通过排放管路与上建居住舱室内的排水设备连接，污水储存舱与一污水排放泵连接，且污水排放泵与污水储存舱或者上建居住舱室固定连接。
在本实用新型的一个优选实施例中，污水储存舱与设置在上建居住舱室内的透气管连接。
在本实用新型的一个优选实施例中，还包括冲洗管路，该冲洗管路与消防水冲洗接口连接，冲洗管路伸入污水储存舱内，通过喷头清洗污水储存舱。
本实用新型的污水储存舱与上建居住舱室一体化，不需要拆装，减少船舶拼装过程中的工作量。由于污水储存舱与上建居住舱室一体化，排放管路设置在两者之间，船舶拼装过程中，无需管路拆装，避免管路污水泄漏造成水质污染。
