申请日2015.09.19
公开(公告)日2016.02.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种自控式S分隔水道污水处理一体化设备，由污水池、污水处理池、进水系统、曝气系统、不锈钢支架以及出水系统组成;进水系统将污水从污水池输送至污水处理池，同时曝气系统将空气输送至污水处理池右侧底部，污水在污水处理池右侧进行曝气处理，处理后污水通过污水处理池中部的沉降装置沉降后进入污水处理池左侧的污水回收装置，经由出水系统回流至污水池。本实用新型所述的一种自控式S分隔水道污水处理一体化设备结构简单，设计合理，污水处理池分区科学，处理效率高，适合多类污水处理。

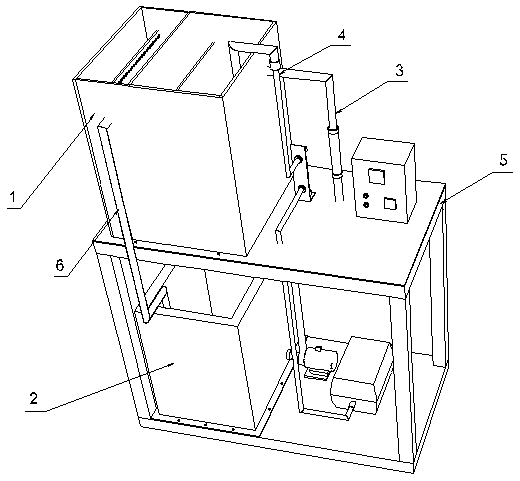

摘要附图
权利要求书
1.一种自控式S分隔水道污水处理一体化设备，其特征在于，包括位于不锈钢支架(5)底部的污水池(2)、位于污水池上方的污水处理池(1)、分别连接污水池(2)和污水处理池(1)的进水系统(3)和出水系统(6)，以及只连接污水处理池(1)的曝气系统(4);所述的污水处理池(1)内中部设有沉降装置，左上部设有污水回收装置。
2.根据权利要求1所述的一种自控式S分隔水道污水处理一体化设备，其特征在于，所述沉降装置包括设置在所述污水处理池(1)左侧下方和中部的沉降隔板，所述沉降隔板垂直于污水处理池(1)前后池壁，且与前后池壁无缝连接。
3.根据权利要求2所述的一种自控式S分隔水道污水处理一体化设备，其特征在于，所述沉降隔板包括：左侧隔板(1-1)、中部隔板(1-2)、右侧隔板(1-3);所述左侧隔板(1-1)的一端与污水处理池(1)侧立面无缝焊接，左侧隔板(1-1)的另一端与污水处理池(1)底部无缝焊接，并与污水处理池(1)底部呈现10°-45°相交;所述中部隔板(1-2)上端高度与污水处理池(1)高度相同，下端向左侧成锐角弯曲，中部隔板(1-2)的下端与左侧隔板(1-1)存在有2-10cm的缝隙;所述右侧隔板(1-3)高度低于中部隔板(1-2)，右侧隔板(1-3)与中部隔板(1-2)的高度差为1cm-10cm，右侧隔板(1-3)下端为S型弯曲，并与污水处理池(1)底部存在有2-10cm的缝隙。
4.根据权利要求1所述的一种自控式S分隔水道污水处理一体化设备，其特征在于，所述污水回收装置包括设置在所述污水处理池(1)中的污水回收槽。
5.根据权利要求4所述的一种自控式S分隔水道污水处理一体化设备，其特征在于，所述污水回收槽包括：污水回流槽(1-4)、污水回流孔(1-5);所述污水回流槽(1-4)为U型构造，位于污水处理池(1)左侧上部，与污水处理池(1)前后池壁垂直相交;所述污水回流孔(1-5)均匀分布在污水回流槽(1-4)槽体两侧上部位置，污水回流孔(1-5)的数量为20-50个。
6.根据权利要求1所述的一种自控式S分隔水道污水处理一体化设备，其特征在于，所述曝气系统(4)包括：曝气管(4-1)、曝气孔(4-2)、输气管(4-3)、流量计(4-4)、气泵(4-5)组成;所述曝气管(4-1)位于污水处理池(1)右侧底部，数量至少为两根;所述曝气孔(4-2)均匀分布在曝气管(4-1)底部，每根曝气管(4-1)上曝气孔(4-2)数量不少于4个。
7.根据权利要求1所述的一种自控式S分隔水道污水处理一体化设备，其特征在于，在距离所述污水处理池(1)上檐口处设有水位传感器(1-6)，所述水位传感器(1-6)到污水处理池(1)上檐口的距离为1cm-10cm。
说明书
一种自控式S分隔水道污水处理一体化设备
技术领域
本发明属于污水处理装置领域，具体涉及一种自控式S分隔水道污水处理一体化设备。
背景技术
水污染是指排入水体的污染物在数量上超过该物质在水体中的本底含量和水体的环境容量，从而导致水体的物理性质、化学性质和生物学性质发生变化，使水体固有的生态系统和水体功能受到破坏。
近年来，我国有关部门在水源保护方面作了许多工作，但是，由于各种条件的制约，全国水源污染仍呈发展趋势，有90%以上的城市水域污染严重，近50%的重点城镇水源水质不符合饮用水源的水质标准。由此可见，虽然近年来我国在水污染防治方面做了许多工作，但不少江河湖泊的水质仍在逐渐变差。在这种情况下，在我国淡水资源本来就十分紧缺的前提下，完全不使用受到污染的淡水水源越来越不可能。也就是说，我国自来水厂不得不面临着使用更多的水质不符合要求的受污染原水作为生活饮用水的水源。
目前，我国污水处理面临三个最突出的问题：1)资金严重不;2)污水处理水平低;3)污水处理的运行机制不合理。
发明内容
为了解决上述技术问题，本发明提供一种自控式S分隔水道污水处理一体化设备，所述一种自控式S分隔水道污水处理一体化设备，包括位于不锈钢支架5底部的污水池2、位于污水池上方的污水处理池1、分别连接污水池2和污水处理池1的进水系统3和出水系统6以及只连接污水处理池1的曝气系统4;所述的污水处理池1内中部设有沉降装置，左上部设有污水回收装置。
进一步地，所述沉降装置包括设置在所述污水处理池1左侧下方和中部的沉降隔板，所述沉降隔板垂直于污水处理池1前后池壁，且与前后池壁无缝连接。
进一步地，所述沉降隔板包括：左侧隔板1-1、中部隔板1-2、右侧隔板1-3;所述左侧隔板1-1的一端与污水处理池1侧立面无缝焊接，左侧隔板1-1的另一端与污水处理池1底部无缝焊接，并与污水处理池1底部呈现10°-45°相交;所述中部隔板1-2上端高度与污水处理池1高度相同，下端向左侧成锐角弯曲，中部隔板1-2的下端与左侧隔板1-1存在有2-10cm的缝隙;所述右侧隔板1-3高度低于中部隔板1-2，右侧隔板1-3与中部隔板1-2的高度差为1cm-10cm，右侧隔板1-3下端为S型弯曲，并与污水处理池1底部存在有2-10cm的缝隙。
进一步的，所述污水回收装置包括设置在所述污水处理池(1)中的污水回收槽。
进一步的，所述污水回收槽包括：污水回流槽1-4、污水回流孔1-5;所述污水回流槽1-4为U型构造，位于污水处理池1左侧上部，与污水处理池1前后池壁垂直相交;所述污水回流孔1-5均匀分布在污水回流槽1-4槽体两侧上部位置，污水回流孔1-5的数量为20-50个。
进一步的，所述曝气系统4包括：曝气管4-1、曝气孔4-2、输气管4-3、流量计4-4、气泵4-5组成;所述曝气管4-1位于污水处理池1右侧底部，数量至少为两根;所述曝气孔4-2均匀分布在曝气管4-1底部，每根曝气管4-1上曝气孔4-2数量不少于4个。
进一步的，在距离所述污水处理池1上檐口处设有水位传感器1-6，所述水位传感器1-6到污水处理池1上檐口的距离为1cm-10cm。
本发明专利公开的一种自控式S分隔水道污水处理一体化设备，其优点在于：
(1)该装置可处理多种生活污水。
(2)沉降物处理充分。
(3)可对污水进行曝气反应，去除污水中有机质。
(4)污水可循环处理，处理效果更好。
本发明所述一种自控式S分隔水道污水处理一体化设备具有工艺流程简单可靠，处理效果明显等优点。
