申请日2015.09.18
公开(公告)日2016.02.17
IPC分类号C02F11/12; B01D25/127; B01D25/38
摘要
本实用新型公开了一种生活污泥的高效压滤脱水装置，包括支座、输送滤布、滤布、液压装置、压滤机本体、传送带和控制柜，所述支座通过导线与支座的一侧的控制柜电连接，支座的上方设有压滤机本体，所述压滤机本体的前后两侧皆设有两个液压缸和与其配合的活塞杆，所述压滤机本体的内部安装有多条滤布，滤布围绕在压滤机本体的两侧的辊子上，所述滤布将压板包裹在中间，所述辊子的内部安装有驱动装置，所述压滤机本体的一侧的辊子上固定有刮板，所述压滤机本体的一侧设有多条输送滤布，压滤机本体的另一侧安装有多条传送带。该生活污泥的高效压滤脱水装置不仅压滤效率高，而且可以快速去除滤布上脱水后的污泥，工作效率高。

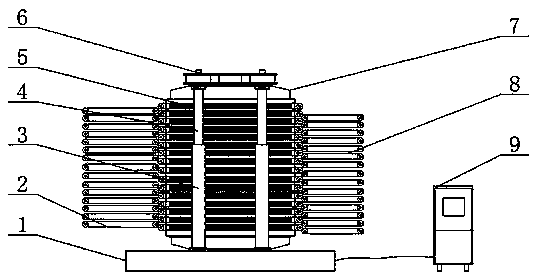

摘要附图
权利要求书
1.一种生活污泥的高效压滤脱水装置，包括支座(1)、输送滤布(2)、滤布(5)、液压装置(6)、压滤机本体(7)、传送带(8)和控制柜(9)，其特征在于：所述支座(1)通过导线与支座(1)的一侧的控制柜(9)电连接，支座(1)的上方设有压滤机本体(7)，所述压滤机本体(7)的前后两侧皆设有两个液压缸(3)和与其配合的活塞杆(4)，活塞杆(4)的一端与压滤机本体(7)的上方的液压装置(6)连接，所述压滤机本体(7)的内部安装有多条滤布(5)，滤布(5)围绕在压滤机本体(7)的两侧的辊子(11)上，所述滤布(5)将压板(10)包裹在中间，所述辊子(11)的内部安装有驱动装置(12)，所述压滤机本体(7)的一侧的辊子(11)上固定有刮板(13)，所述压滤机本体(7)的一侧设有多条输送滤布(2)，压滤机本体(7)的另一侧安装有多条传送带(8)。
2.根据权利要求1所述的一种生活污泥的高效压滤脱水装置，其特征在于：所述输送滤布(2)的数量等于传送带(8)的数量，所述滤布(5)的数量比输送滤布(2)的数量和传送带(8)的数量均多1，位于最上方的滤布(5)没有与之对应的输送滤布(2)和传送带(8)。
3.根据权利要求1所述的一种生活污泥的高效压滤脱水装置，其特征在于：所述输送滤布(2)的高度高于相对应的滤布(5)的高度，滤布(5)的高度高于相对应的传送带(8)的高度。
4.根据权利要求1所述的一种生活污泥的高效压滤脱水装置，其特征在于：所述压板(10)的长度小于滤布(5)的长度的一半，压板(10)的宽度大于滤布(5)的宽度。
5.根据权利要求1所述的一种生活污泥的高效压滤脱水装置，其特征在于：所述刮板(13)安装在靠近传送带(8)的一侧的辊子(11)上，并且刮板(13)的上端向内侧倾斜。
说明书
一种生活污泥的高效压滤脱水装置
技术领域
本实用新型涉及生活污泥的脱水装置领域，具体涉及一种生活污泥的高效压滤脱水装置。
背景技术
随着城市化进程的加快，城市污水处理量逐年上升，产生的污泥量也随之增加，含水的污泥会对环境造成一定的影响，城市污水主要包括来自家庭、机关、商业和城市公用设施产生的生活污水和雨雪冲洗建筑物、地面、废渣和垃圾形成的径流污水，为了处理污泥污泥，人们使用了大量的装置，如填埋污泥、焚烧污泥、对污泥进行干化和热处理、直接利用，但是效果都不明显，依旧会对环境造成一定的污染。
实用新型内容
本实用新型的目的在于提供一种生活污泥的高效压滤脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供一种技术方案：一种生活污泥的高效压滤脱水装置，包括支座、输送滤布、滤布、液压装置、压滤机本体、传送带和控制柜，所述支座通过导线与支座的一侧的控制柜电连接，支座的上方设有压滤机本体，所述压滤机本体的前后两侧皆设有两个液压缸和与其配合的活塞杆，活塞杆的一端与压滤机本体的上方的液压装置连接，所述压滤机本体的内部安装有多条滤布，滤布围绕在压滤机本体的两侧的辊子上，所述滤布将压板包裹在中间，所述辊子的内部安装有驱动装置，所述压滤机本体的一侧的辊子上固定有刮板，所述压滤机本体的一侧设有多条输送滤布，压滤机本体的另一侧安装有多条传送带。
优选的，所述输送滤布的数量等传送带的数量，所述滤布的数量比输送滤布的数量和传送带的数量均多1，位于最上方的滤布没有与之对应的输送滤布和传送带。
优选的，所述输送滤布的高度高于相对应的滤布的高度，滤布的高度高于相对应的传送带的高度。
优选的，所述压板的长度小于滤布的长度的一半，压板的宽度大于滤布的宽度。
优选的，所述刮板安装在靠近传送带的一侧的辊子上，并且刮板的上端向内侧倾斜。
本实用新型的技术效果和优点：一种生活污泥的高效压滤脱水装置的压滤机本体的一侧设有多条输送滤布，压滤机本体的另一侧安装有多条传送带，靠近传送带由此而的辊子上安装有刮板，并且刮板的上端向内侧倾斜，压滤机本体的内部安装有多条滤布，输送滤布的数量等传送带的数量，滤布的数量比输送滤布的数量和传送带的数量均多1，位于最上方的滤布没有与之对应的输送滤布和传送带，污泥在输送滤布上进行初次脱水后输送至压滤机的滤布之间，使每层污泥均有两层滤布与之贴合，每两层滤布之间均有压板，采用双面压滤的装置，增大了压滤面积，提高了压滤效率，并且可以通过刮板快速去除滤布上脱水后的污泥，提高工作效率。
