申请日2015.09.17
公开(公告)日2016.03.02
IPC分类号C02F3/30
摘要
本实用新型公开了一种污泥稳定水处理反应器，包括一反应器本体，所述反应器本体具有一进水口和一出水口，所述反应器本体内设有至少两组隔板，所述两组隔板将所述反应器本体隔成厌氧区、好氧区和缺氧区，所述进水口设于所述厌氧区的侧壁上，所述出水口设于缺氧区的侧壁上，所述一组隔板包括至少一进水侧隔板和一出水侧隔板，所述进水侧隔板和所述出水侧隔板之间形成一曲折的水流通道。通过隔板分隔多级反应区，能够将反应区剧烈混合的泥水混合液稳定下来，降低出水中污泥含量，有效稳定污泥，防止污泥流失，而且使用隔板对下一级反应区进水，能够增强内部传质，可以改善处理效果。

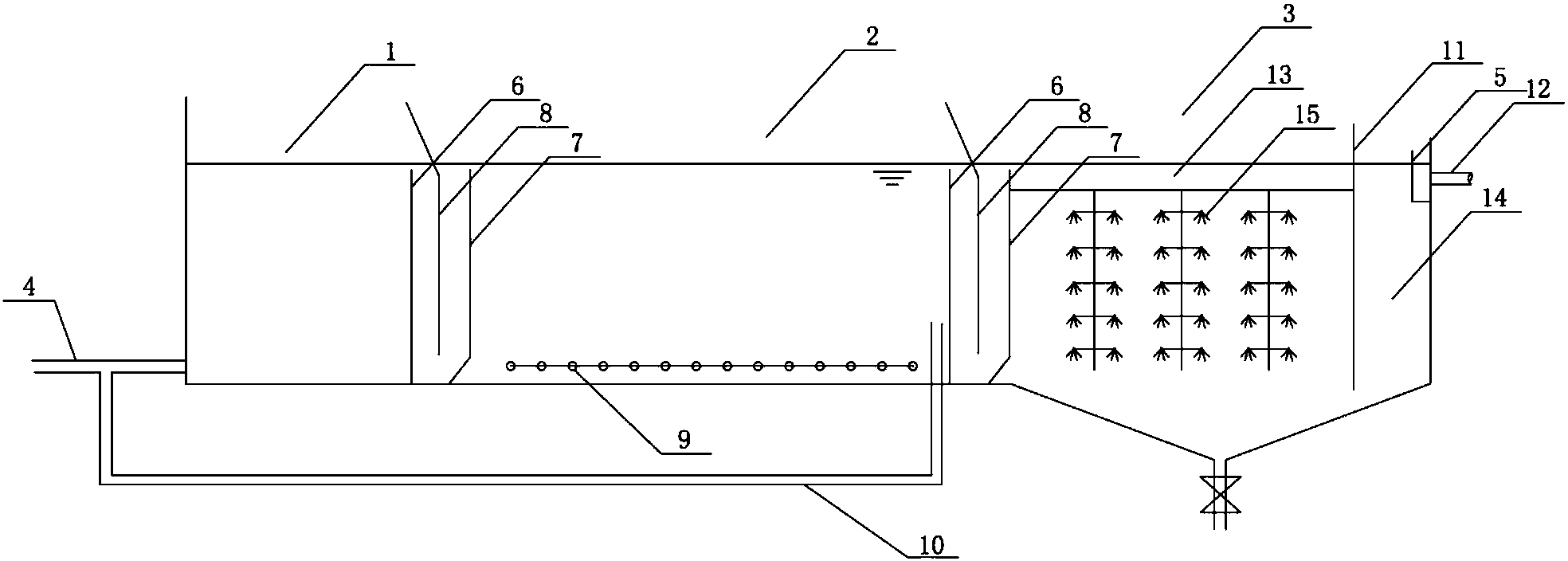

摘要附图
权利要求书
1.一种污泥稳定水处理反应器，其特征在于，包括一反应器本体，所述反应器本体具有一进水口和一出水口，所述反应器本体内设有至少两组隔板，所述两组隔板将所述反应器本体隔成厌氧区、好氧区和缺氧区，所述进水口设于所述厌氧区的侧壁上，所述出水口设于缺氧区的侧壁上，所述一组隔板包括至少一进水侧隔板和一出水侧隔板，所述进水侧隔板和所述出水侧隔板之间形成一曲折的水流通道。
2.根据权利要求1所述的污泥稳定水处理反应器，其特征在于，所述进水口设于所述反应器本体的下部，所述进水侧隔板的下边缘抵靠所述反应器本体的底部，所述出水侧隔板的上边缘高度超出水面，所述出水侧隔板的下边缘低于所述进水侧隔板的上边缘，所述出水侧隔板的下边缘与所述反应器本体的底部之间设有间隙。
3.根据权利要求2所述的污泥稳定水处理反应器，其特征在于，所述出水侧隔板由一超出水面的斜板和一与斜板连接的竖直板组成，所述斜板自上而下从进水侧向出水侧倾斜设置。
4.根据权利要求1所述的污泥稳定水处理反应器，其特征在于，所述一组隔板还包括一中间隔板，所述中间隔板设于所述进水侧隔板与所述出水侧隔板中间，所述进水侧隔板上方、中间隔板下方和所述出水侧隔板上方形成一曲折的水流通道。
5.根据权利要求4所述的污泥稳定水处理反应器，其特征在于，所述进水口设于所述反应器本体的下部，所述进水侧隔板的下边缘抵靠所述反应器本体的底部，所述中间隔板的上边缘高度超出水面，所述中间隔板的下边缘低于所述进水侧隔板的上边缘和所述出水侧隔板的上边缘，所述中间隔板的下边缘与所述反应器本体的底部之间设有间隙，所述出水侧隔板的下边缘抵靠所述反应器本体的底部。
6.根据权利要求5所述的污泥稳定水处理反应器，其特征在于，所述中间隔板由一超出水面的斜板和一与斜板连接的竖直板组成，所述斜板自上而下从进水侧向出水侧倾斜设置。
7.根据权利要求5或6所述的污泥稳定水处理反应器，其特征在于，所述出水侧隔板由一与所述反应器本体的底部连接的斜板和一与斜板连接的竖直板组成，所述斜板自上而下从出水侧向进水侧倾斜设置。
8.根据权利要求1所述的污泥稳定水处理反应器，其特征在于，所述好氧区底部铺设有曝气管道。
9.根据权利要求1所述的污泥稳定水处理反应器，其特征在于，所述好氧区设有回流管道，所述回流管道的一端通往所述厌氧区。
10.根据权利要求1所述的污泥稳定水处理反应器，其特征在于，所述缺氧区包括反应室和沉淀室，所述反应室与所述沉淀室通过隔板隔开，所述隔板与所述缺氧区底部之间留有间隙，所述出水口设于沉淀室的侧壁上。
说明书
一种污泥稳定水处理反应器
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种污泥稳定水处理反应器。
背景技术
随着我国经济技术的增长，污水和废水的排放量急剧增加，而这些污水和废水中常含有高浓度有机物、氮、磷等污染物，未经处理或处理不当即排放会导致水体中有机污染物、氮磷等营养物质超标，引发富营养化等水体污染现象。现今，环境问题成为限制工业发展的一个重要因素，水污染防治已经受到国家和社会各界的广泛关注。
目前使用最广泛的水处理方法是微生物法，通常是将厌氧工艺与好氧工艺结合使用，采用多级反应池串联的方式对原水进行多级的处理，多级反应池之间通常都是通过管道连通，每级反应池的出水会带走大量污泥，污泥的大量流失会使得本级反应池内的处理效率大大下降，而且水采用管道的方式进入下一级反应器，不利于与下一级反应器内微生物接触，对处理效果不利。
实用新型内容
本实用新型所要解决的技术问题是提供一种污泥稳定水处理反应器。
本实用新型所采取的技术方案是：
一种污泥稳定水处理反应器，包括一反应器本体，所述反应器本体具有一进水口和一出水口，所述反应器本体内设有至少两组隔板，所述两组隔板将所述反应器本体隔成厌氧区、好氧区和缺氧区，所述进水口设于所述厌氧区的侧壁上，所述出水口设于缺氧区的侧壁上，所述一组隔板包括至少一进水侧隔板和一出水侧隔板，所述进水侧隔板和所述出水侧隔板之间形成一曲折的水流通道。
优选地，所述进水口设于所述反应器本体的下部，所述进水侧隔板的下边缘抵靠所述反应器本体的底部，所述出水侧隔板的上边缘高度超出水面，所述出水侧隔板的下边缘低于所述进水侧隔板的上边缘，所述出水侧隔板的下边缘与所述反应器本体的底部之间设有间隙。
进一步优选地，所述出水侧隔板由一超出水面的斜板和一与斜板连接的竖直板组成，所述斜板自上而下从进水侧向出水侧倾斜设置。
作为另一种实施方式，所述一组隔板还包括一中间隔板，所述中间隔板设于所述进水侧隔板与所述出水侧隔板中间，所述进水侧隔板上方、中间隔板下方和所述出水侧隔板上方形成一曲折的水流通道。
优选地，所述进水口设于所述反应器本体的下部，所述进水侧隔板的下边缘抵靠所述反应器本体的底部，所述中间隔板的上边缘高度超出水面，所述中间隔板的下边缘低于所述进水侧隔板的上边缘和所述出水侧隔板的上边缘，所述中间隔板的下边缘与所述反应器本体的底部之间设有间隙，所述出水侧隔板的下边缘抵靠所述反应器本体的底部。
进一步优选地，所述中间隔板由一超出水面的斜板和一与斜板连接的竖直板组成，所述斜板自上而下从进水侧向出水侧倾斜设置。
进一步优选地，所述出水侧隔板由一与所述反应器本体的底部连接的斜板和一与斜板连接的竖直板组成，所述斜板自上而下从出水侧向进水侧倾斜设置。
优选地，所述好氧区底部铺设有曝气管道。
优选地，所述好氧区设有回流管道，所述回流管道的一端通往所述厌氧区。
优选地，所述缺氧区包括反应室和沉淀室，所述反应室与所述沉淀室通过隔板隔开，所述隔板与所述缺氧区底部之间留有间隙，所述出水口设于沉淀室的侧壁上。
本实用新型的有益效果是：本实用新型提供了一种污泥稳定水处理反应器，包括一反应器本体，所述反应器本体具有一进水口和一出水口，所述反应器本体内设有至少两组隔板，所述两组隔板将所述反应器本体隔成厌氧区、好氧区和缺氧区，所述进水口设于所述厌氧区的侧壁上，所述出水口设于缺氧区的侧壁上，所述一组隔板包括至少一进水侧隔板和一出水侧隔板，所述进水侧隔板和所述出水侧隔板之间形成一曲折的水流通道。通过隔板分隔多级反应区，能够将反应区剧烈混合的泥水混合液稳定下来，降低出水中污泥含量，有效稳定污泥，防止污泥流失，而且使用隔板对下一级反应区进水，能够增强内部传质，可以改善处理效果。
