申请日2015.11.04
公开(公告)日2016.08.10
IPC分类号C02F9/14; A01G31/02; A01G31/06
摘要
一种基于生化处理、物理过滤及植物净化的污水处理系统，包括依次连接的AO生化池、沉淀池、中间水池、无土栽培系统以及消毒水池。AO生化池包括厌氧池和好氧池，厌氧池位于好氧池的前级，本实用新型相对于生化处理+人工湿地污水处理系统既保证强化了污水处理效果又节约了土地资源且不会造成二次污染，而栽种一些水培花卉既产生了环境效益又可产生经济效益。系统抗冲击负荷能力强，出水水质稳定;占地面积小节约土地，且无堵塞、无二次污染。
权利要求书
1.一种基于生化处理、物理过滤及植物净化的污水处理系统，包括依次连接的AO生化池、沉淀池、中间水池、无土栽培系统以及消毒水池，其特征在于，所述AO生化池、沉淀池、过滤墙(9)、中间水池均为箱体结构，顶部均设置培植框(5)，培植框(5)中设置有定植板(22)，定植板(22)下方与培植框(5)底部之间填充支持介质(23)，培植框(5)中种植有水培植物(21)。
2.根据权利要求1所述基于生化处理、物理过滤及植物净化的污水处理系统，其特征在于，所述AO生化池包括厌氧池和好氧池，厌氧池位于好氧池的前级。
3.根据权利要求1所述基于生化处理、物理过滤及植物净化的污水处理系统，其特征在于，所述AO生化池的入口连接调节池，调节池接村镇生活污水，对其进行进行均质、均量，所述中间水池中设置有过滤墙(9)。
4.根据权利要求1所述基于生化处理、物理过滤及植物净化的污水处理系统，其特征在于，所述中间水池的底部设置增压泵(12)，增压泵(12)通过分水总管(11)与无土栽培系统连接，所述无土栽培系统包括梯形支架(20)和设置在梯形支架(20)上的若干首尾连接的培植管(19)，最首级的培植管(19)与所述分水总管(11)连接，培植管(19)中布置有培植篮(24)，培植篮(24)中种植有水培植物(21)。
说明书
一种基于生化处理、物理过滤及植物净化的污水处理系统
技术领域
本实用新型属于污水处理技术领域，适用于村镇及小水量生活污水处理，特别涉及一种基于生化处理、物理过滤及植物净化的污水处理系统。
背景技术
目前，国内外普遍采用二级生化处理工艺来集中处理水量大、面积广的生活污水，而对于村镇的生活污水大多采用生化处理+人工湿地的工艺进行处理。此工艺具有缓冲容量大、适应能力强、运行费用低等特点，但也存在占地面积大，湿地污水渗透对周围土壤及地下水造成二次污染，运行过程中淤泥堵塞等缺点。
发明内容
为了克服上述村镇生活污水处理现有技术的缺点，本实用新型的目的在于提供一种基于生化处理、物理过滤及植物净化的污水处理系统，既保证强化了污水处理效果又节约了土地资源且不会造成二次污染，而栽种一些水培花卉既产生了环境效益又可产生经济效益。
为了实现上述目的，本实用新型采用的技术方案是：

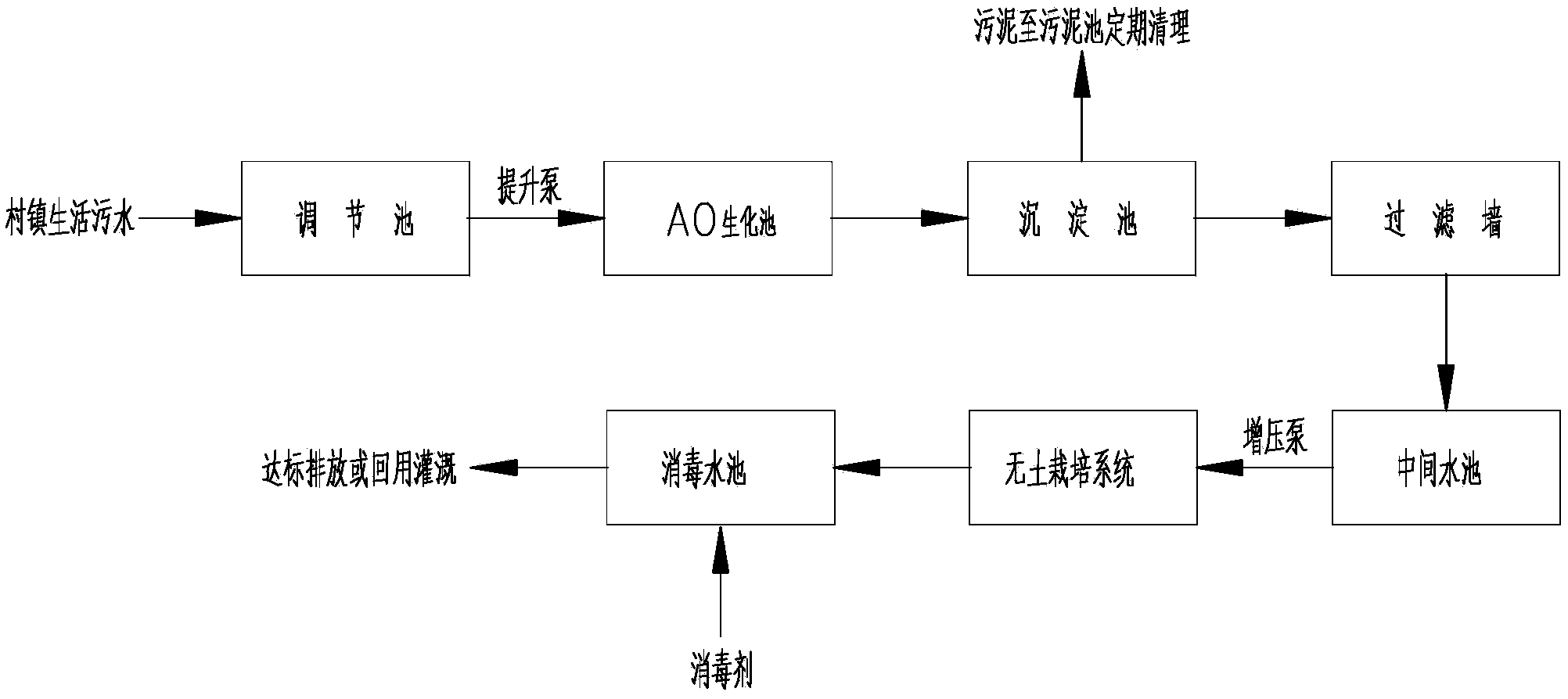

一种基于生化处理、物理过滤及植物净化的污水处理系统，包括依次连接的AO生化池、沉淀池、中间水池、无土栽培系统以及消毒水池。
所述AO生化池包括厌氧池和好氧池，厌氧池位于好氧池的前级。
所述AO生化池的入口连接调节池，调节池接村镇生活污水，对其进行进行均质、均量，所述中间水池中设置有过滤墙9。
所述AO生化池、沉淀池、过滤墙9、中间水池均为箱体结构，顶部均设置培植框5，培植框5中设置有定植板22，定植板22下方与培植框5底部之间填充支持介质23，培植框5中种植有水培植物21。
所述中间水池的底部设置增压泵12，增压泵12通过分水总管11与无土栽培系统连接，所述无土栽培系统包括梯形支架20和设置在梯形支架20上的若干首尾连接的培植管19，最首级的培植管19与所述分水总管11连接，培植管19中布置有培植篮24，培植篮24中种植有水培植物21。
与现有技术相比，本实用新型的有益效果是：
1)抗冲击负荷能力强，出水水质稳定。
2)占地面积小节约土地。
3)可产生一定经济效益。
4)系统无堵塞、无二次污染。
