申请日2015.09.07
公开(公告)日2016.01.27
IPC分类号B01D36/04
摘要
本实用新型涉及一种应用于隧道掘进机的污水箱，包括箱体，所述的箱体内形成三个依次连通的过滤腔室，分别为第一过滤腔室、第二过滤腔室和第三过滤腔室，该第一过滤腔室与箱体的进水口相对应，所述的第二过滤腔室位于第一过滤腔室的底部，该第三过滤腔室位于第二过滤腔室的一侧;在第一过滤腔室和第二过滤腔室的底部均设置有排污口。本实用新型的优点是：降低投入和维护成本，简化维护程序，缩短维护时间，使TBM能够在低投入的情况下简便、高效、安全地达到排污功能。

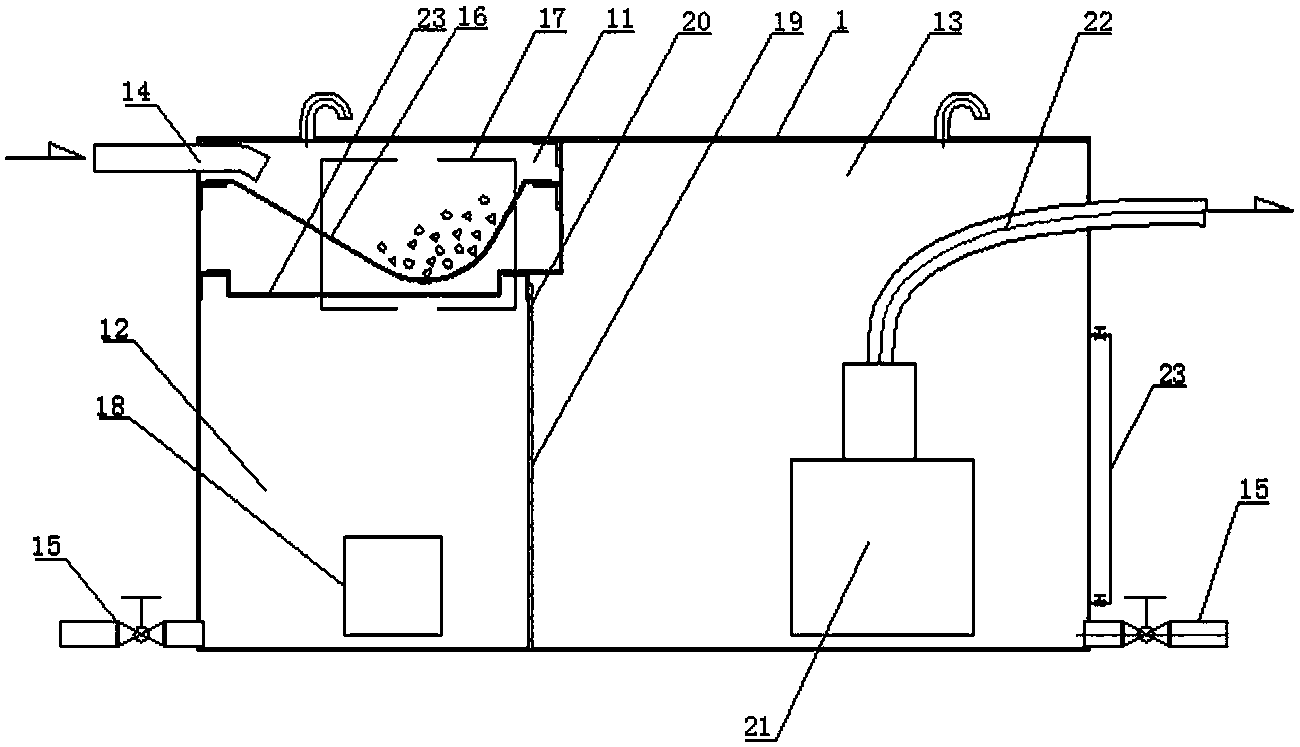

摘要附图
权利要求书
1.一种应用于隧道掘进机的污水箱，包括箱体，其特征在于，所述的箱体内形成三个依次连通的腔室，分别为第一过滤腔室、第二过滤腔室和第三过滤腔室，该第一过滤腔室与箱体的进水口相对应，所述的第二过滤腔室位于第一过滤腔室的底部，该第三过滤腔室位于第二过滤腔室的一侧;在第一过滤腔室和第二过滤腔室的底部均设置有排污口。
2.根据权利要求1所述的应用于隧道掘进机的污水箱，其特征在于，所述的第一过滤腔室的底部通过支架安装有滤网，该滤网的中部向下凹陷形成碎石沙砾区。
3.根据权利要求2所述的应用于隧道掘进机的污水箱，其特征在于，所述的第二过滤腔室的上部通过支架安装有挡水孔板，该挡水孔板与所述的滤网之间形成间距;该挡水孔板一侧安装有支撑板，在接近挡水孔板一端支撑板上开设有溢流口。
4.根据权利要求1或2或3所述的应用于隧道掘进机的污水箱，其特征在于，所述的第三过滤腔室内安装有潜水泵，安装在潜水泵上的排水管延伸至箱体外部;在所述的第三过滤腔室上还安装有液位计，该液位计通过控制器与潜水泵连接。
5.根据权利要求4所述的应用于隧道掘进机的污水箱，其特征在于，所述的箱体上设置有清渣口和清淤口，所述的清渣口与第一过滤腔室相对应，所述的清淤口与所述的第二过滤腔室相对应。
6.根据权利要求2所述的应用于隧道掘进机的污水箱，其特征在于，所述的滤网为金属丝网，网目不超过5目。
说明书
应用于隧道掘进机的污水箱
技术领域
本实用新型涉及一种污水箱，具体的是一种应用于隧道掘进机的污水箱。
背景技术
随着轨道交通行业大力发展，硬岩隧道掘进机(TBM)在硬岩地质隧道施工方面得到了广泛应用。TBM掘进过程中会遇到积水，对TBM设备造成较大危害，阻碍TBM正常施工，必须将此含有泥沙和大径砾石的污水除去，才能保证TBM正常掘进。
目前国内外硬岩隧道掘进机应用的污水箱无过滤沉淀功能，仅用来贮存含有泥沙和大径砾石的污水，污水累积到一定水量时，启动污水箱内的大排量、高性能(可排出大直径砾石)的污水泵将污水通过耐磨管路排出洞外。此种方案对污水泵及配套管路要求非常高，污水泵采用专用设计的大排量、高性能(可排出大直径砾石)泵，配套管路要求耐磨性、防砾石割裂性能较高，投入成本较大，砾石对泵及管路磨损较大，造成污水泵及管路损坏，维护成本较大，频繁的维护造成TBM掘进速度减慢，阻碍施工进度。
现有硬岩隧道掘进机(TBM)污水箱无过滤功能，不能过滤和沉淀出来水中的大径砾石和泥沙，需专用设计高性能污水泵将污水排出，投入及维护成本高、维护频繁且维护难度较大。
发明内容
为克服现有技术的缺陷，本实用新型提供一种应用于隧道掘进机的污水箱。本实用新型的技术方案是：一种应用于隧道掘进机的污水箱，包括箱体，所述的箱体内形成三个依次连通的过滤腔室，分别为第一过滤腔室、第二过滤腔室和第三过滤腔室，该第一过滤腔室与箱体的进水口相对应，所述的第二过滤腔室位于第一过滤腔室的底部，该第三过滤腔室位于第二过滤腔室的一侧;在第一过滤腔室和第二过滤腔室的底部均设置有排污口。
所述的第一过滤腔室的底部通过支架安装有滤网，该滤网的中部向下凹陷形成碎石沙砾区。
所述的第二过滤腔室的上部通过支架安装有挡水孔板，该挡水孔板与所述的滤网之间形成间距;该挡水孔板一侧安装有支撑板，在接近挡水孔板一端支撑板上开设有溢流口。
所述的第三过滤腔室内安装有潜水泵，安装在潜水泵上的排水管延伸至箱体外部;在所述的第三过滤腔室上还安装有液位计，该液位计通过控制器与潜水泵连接。
所述的箱体上设置有清渣口和清淤口，所述的清渣口与第一过滤腔室相对应，所述的清淤口与所述的第二过滤腔室相对应。
所述的滤网为金属丝网，网目不超过5目。
本实用新型的优点是：降低投入和维护成本，简化维护程序，缩短维护时间，使TBM能够在低投入的情况下简便、高效、安全地达到排污功能。
