申请日2015.09.03
公开(公告)日2016.01.13
IPC分类号C02F9/14; C02F103/30
摘要
一种新型印刷废水处理装置，依废水处理工艺流向依次包括有隔油沉渣池、预曝气调节池、一级气浮装置、二级气浮装置、一级反应池、二级反应池、三级反应池、四级反应池、微电解池、第一斜管沉淀池、厌氧池、水解酸化池、接触氧化池、第二斜管沉淀池、过滤池、脱色消毒池、回用水池和污泥池，所述隔油沉渣池、一级反应池、二级反应池、三级反应池、第一斜管沉淀池和脱色消毒池分别设有混凝加药装置、酸加药装置、催化剂加药装置、氧化剂加药装置、碱加药装置和臭氧加药装置。本实用新型针对印刷废水的特性设计，增加预处理能力和提升废水的生化性能，提高后续生化系统的运行效果，使色度进一步去除，达到排放标准。

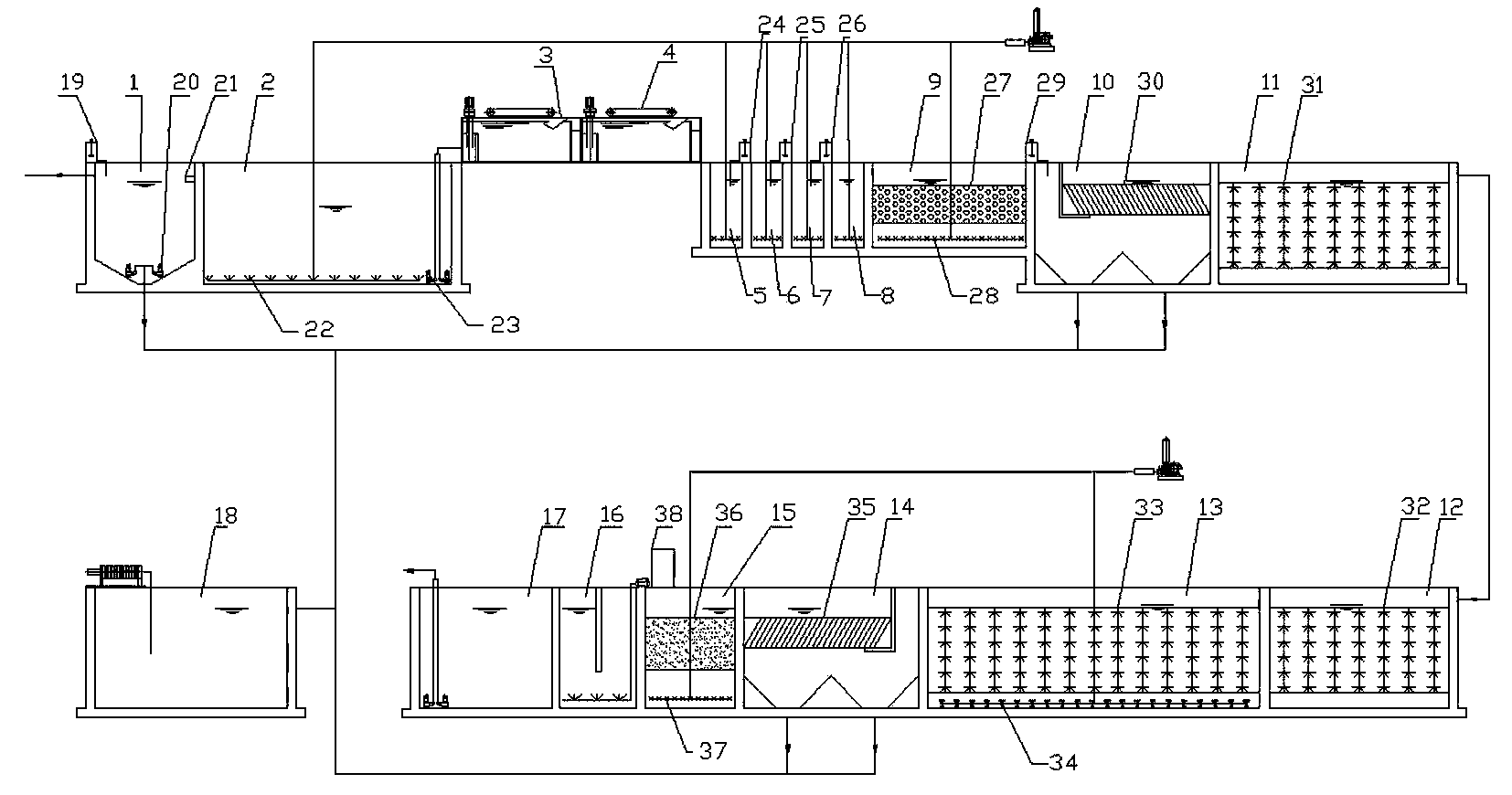

摘要附图
权利要求书
1.一种新型印刷废水处理装置，其特征是：依废水处理工艺流向依次包括有隔油沉渣池、预曝气调节池、一级气浮装置、二级气浮装置、一级反应池、二级反应池、三级反应池、四级反应池、微电解池、第一斜管沉淀池、厌氧池、水解酸化池、接触氧化池、第二斜管沉淀池、过滤池、脱色消毒池、回用水池和污泥池，所述隔油沉渣池、一级反应池、二级反应池、三级反应池、第一斜管沉淀池和脱色消毒池分别设有混凝加药装置、酸加药装置、催化剂加药装置、氧化剂加药装置、碱加药装置和臭氧加药装置，所述臭氧加药装置包括有臭氧发生器和絮凝加药装置，并设有管道伸入脱色消毒池内底部喷洒，所述隔油沉渣池底部为V型沉淀设计，底部设有沉渣排放装置，在出水口端设有转筒式除油装置，所述微电解池为模板式微电解池，池内设有模板式微电解装置以及底部的第一反冲洗装置，所述第一斜管沉淀池和第二斜管沉淀池分别在出水的一侧设有第一聚乙烯蜂窝填料和第二聚乙烯蜂窝填料，所述沉渣排放装置、第一斜管沉淀池和第二斜管沉淀池的倾斜低端均设有沉渣排放回路与污泥池连接。
2.根据权利要求1所述的一种新型印刷废水处理装置，其特征是：所述厌氧池、水解酸化池、接触氧化池分别设有第一组合生物填料、第二组合生物填料、第三组合生物填料。
说明书
一种新型印刷废水处理装置
技术领域
本实用新型涉及印刷行业的废水处理领域，特别是一种新型印刷废水处理装置。
背景技术
印刷废水是加工棉、麻、化学纤维及其混纺产品为主的印刷厂排出的废水。印刷废水水量较大，每印刷加工1吨纺织品耗水100～200吨，其中80～90%成为废水。纺织印刷废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。
印刷废水是较难处理的工业废水之一，它具有COD浓度高、色度大、含盐量高、有机物难生化降解及水质水量随时间变化较大(废水间歇性排放)等特点。印刷废水处理的最突出问题是色度和难降解有机物的去除问题。主要处理方法有生化法、物化法及几种方法的联合使用。
现有技术中处理印刷废水的设备，由于废水进水色度大，油墨多，其去除效果不佳，同时废水生化性低，易使生化系统瘫痪。
发明内容
为了克服现有技术的上述缺点，本实用新型的目的是提供减轻后续处理压力的、增加废水可生化性的、脱色效果好的一种新型印刷废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种新型印刷废水处理装置，其中：依废水处理工艺流向依次包括有隔油沉渣池、预曝气调节池、一级气浮装置、二级气浮装置、一级反应池、二级反应池、三级反应池、四级反应池、微电解池、第一斜管沉淀池、厌氧池、水解酸化池、接触氧化池、第二斜管沉淀池、过滤池、脱色消毒池、回用水池和污泥池，所述隔油沉渣池、一级反应池、二级反应池、三级反应池、第一斜管沉淀池和脱色消毒池分别设有混凝加药装置、酸加药装置、催化剂加药装置、氧化剂加药装置、碱加药装置和臭氧加药装置，所述臭氧加药装置包括有臭氧发生器和絮凝加药装置，并设有管道伸入脱色消毒池内底部喷洒，所述隔油沉渣池底部为V型沉淀设计，底部设有沉渣排放装置，在出水口端设有转筒式除油装置，所述微电解池为模板式微电解池，池内设有模板式微电解装置以及底部的第一反冲洗装置，所述第一斜管沉淀池和第二斜管沉淀池分别在出水的一侧设有第一聚乙烯蜂窝填料和第二聚乙烯蜂窝填料，所述沉渣排放装置、第一斜管沉淀池和第二斜管沉淀池的倾斜低端均设有沉渣排放回路与污泥池连接。
所述微电解池提高废水的生化性能，使废水处理效果得到大幅度提升，所述模板式微电解装置可直接将整个模板取出进行清洗及更换，方便维护。
作为本实用新型的进一步改进：所述预曝气调节池内设有预曝气装置和废水提升装置，所述一至四级反应池底部以及接触氧化池底部均设有曝气装置，所述过滤池内设有模板式过滤池，底部设有第二反冲洗装置，所述的预曝气装置、曝气装置、第一反冲洗装置、第二反冲洗装置均与相应鼓风机连接。
作为本实用新型的进一步改进：所述厌氧池、水解酸化池、接触氧化池分别设有第一组合生物填料、第二组合生物填料、第三组合生物填料。
与现有技术相比，本实用新型的有益效果是：
本实用新型针对印刷废水的特性设计，增加隔油沉渣池，使部分油墨去除，减轻后续处理压力，采用双级气浮装置和微电解池进行物化处理，增加预处理能力和提升废水的生化性能，提高后续生化系统的运行效果，同时还增加了臭氧加药装置，使色度进一步去除，达到排放标准。
