申请日2015.07.16
公开(公告)日2015.12.23
IPC分类号C02F9/14
摘要
本发明提供了一种工业污水处理系统，包括粗格栅、提升泵房、细格栅、转鼓微滤机、酸碱调节池、PVA凝胶池、沉淀池、UASB反应池、接触氧化池、二沉池、紫外线消毒池、出水提升泵房，上述装置通过管道依次连接;所述沉淀池、UASB反应池、二沉池同时还分别连接有淤泥浓缩池，所述淤泥浓缩池的出口连接有淤泥脱水间。经过本发明的工业污水处理系统，水质能够达到并高于《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A的排放标准。
权利要求书

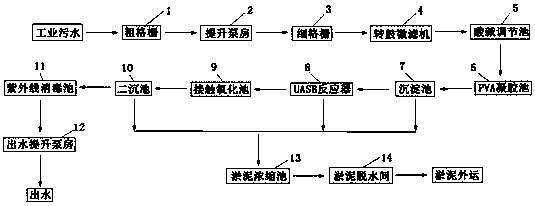

1.一种工业污水处理系统，其特征在于：包括粗格栅(1)、提升泵房(2)、细格栅(3)、转鼓微滤机(4)、酸碱调节池(5)、PVA凝胶池(6)、沉淀池(7)、UASB反应池(8)、接触氧化池(9)、二沉池(10)、紫外线消毒池(11)、出水提升泵房(12)，上述装置通过管道依次连接;
所述沉淀池(7)、UASB反应池(8)、二沉池(10)同时还分别连接有淤泥浓缩池(13)，所述淤泥浓缩池(13)的出口连接有淤泥脱水间(14)。
2.根据权利要求1所述的工业污水处理系统，其特征在于：所述粗格栅(1)的栅距为20-25mm,所述细格栅(3)的栅距为8-10mm。
3.根据权利要求1所述的工业污水处理系统，其特征在于：所述PVA凝胶池(6)内填充有球形的PVA凝胶颗粒，所述PVA凝胶颗粒的平均粒径为5mm，所述PVA凝胶颗粒的体积占PVA凝胶池(6)有效体积的1/8-1/10。
4.根据权利要求3所述的工业污水处理系统，其特征在于：所述PVA凝胶池(6)内设有孔径≤5mm的格栅，所述PVA凝胶池(6)的运行温度为30-35℃。
5.根据权利要求1所述的工业污水处理系统，其特征在于：所述UASB反应池(8)运行时保持废水的pH值为6.8-7.2，运行温度为35-38℃，所述UASB反应池(8)内设有加热装置。
6.根据权利要求1所述的工业污水处理系统，其特征在于：所述酸碱调节池(5)内设有导流槽和对流廊道。
说明书
一种工业污水处理系统
技术领域
本发明涉及一种工业污水处理系统，属于污水处理技术领域。
背景技术
我国的工业企业污水排放量处于较高的水平，2010年02月25日国家环境保护部公布的《第一次全国污染源普查公报》显示：2007年，全国工业废水产生量为738.33亿吨，经140652套工业废水处理设施处理的量约为458.52亿吨，处理率约为62%。工业企业的污水处理问题一直成为制约工业经济发展的首要问题。
工业污水如印染污水、食品生产污水、制药污水、造纸污水等都除了含有大量的有机和无机污染物外，还含有大量的危害人类身体健康的有害微生物，若不经过处理直接排放，必将会对生态环境以及人类健康产生严重的危害。而目前随着人们的环保意识的增强，对污水处理的关注也越发增强。
同时，目前，我国对污水处理的标准要求越来越高。比如江苏省为了保护太湖环境，在太湖水污染治理工作方案中就要求环太湖地区所有的污水处理厂的出水需执行《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A的排放标准和更为严格的地方污染物排放标准。此标准相较于《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标准而言，对污水处理中的BOD5、CODCr、SS、TN、NH3-N、TP等要求越发严格。
以往，对于污水的处理基本上采用以下处理工艺流程：污水进水→进水泵房→初沉池→生物反应池→二沉池→消毒池→排水，这种污水处理工艺流程不能够充分处理掉污水中的污染物及杂质。
因此，为了保护环境，也为了工业经济的发展，有必要开发出一种新的污水处理系统，该系统可以对污水进行深度处理，使得处理后的水质能够达到并高于《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A的排放标准。
发明内容
发明目的：本发明的目的是为了解决现有技术的不足，提供一种工业污水处理系统。
技术方案：为了实现以上目的，本发明的一种工业污水处理系统，包括粗格栅、提升泵房、细格栅、转鼓微滤机、酸碱调节池、PVA凝胶池、沉淀池、UASB反应池、接触氧化池、二沉池、紫外线消毒池、出水提升泵房，上述装置通过管道依次连接;
所述沉淀池、UASB反应池、二沉池同时还分别连接有淤泥浓缩池，所述淤泥浓缩池的出口连接有淤泥脱水间。
本发明中提升泵房中设有进水泵，主要是实现污水的一次提升，以实现后续处理工艺的重力流;
由于污水中含有大量的悬浮物和漂浮物，其进入水处理构筑物会沉入水底或浮于水面，对设备的正常运行带来影响，使其难以发挥应有的功效，必须予以去除。为了去除这些悬浮或漂浮物质，因此在进水泵提升前设置了粗格栅，进水泵提升后设置了细格栅，设置的粗格栅和细格栅就可以截留不同粒径的悬浮物或漂浮物，减轻后续处理设备的压力;
设有的转鼓微滤机相较于普通的过滤设备，能从水中去除有机、无机碎片和各种类型的浮游植物、藻类或纤维纸浆等，可以减轻后续反应系统的压力;
设有的酸碱调节池可以将进入池中的污水进行pH调节，将pH到合适的数值，以便于实施下一步的去污处理程序;
设有的PVA凝胶池，利用多孔的PVA生物填料，对污水进行处理，PVA不同于一般生物填料，PVA小球不仅表面可以有效地对微生物进行富集，而且其内部具有无数的微小孔洞也可供大量的微生物进行有效富集，从而大大地提高了PVA反应器内生物量，具有较高的容积负荷与良好的污泥减量效果，尤其是CODCr去除效果更为优异，同时PVA凝胶小球有良好的亲水性，相比比其它好氧工艺，PVA工艺具有更快的启动速度;
设有的沉淀池，对经过PVA凝胶池处理的污水进行固液分离，分离出的清液进入下一步的后续处理，分离出的淤泥进入淤泥浓缩池进行后续反应;
设有的UASB反应池，进行厌氧反应，可以对经过PVA凝胶池处理后的水进行进一步处理，起到补充的作用，可以将前一步处理后水中剩余的大分子有机物质进一步分解为无机小分子物质和甲烷，保证水的去污效果，产生的甲烷可以通过UASB反应池内设有的集气罩进行收集，收集到的气体可以作为燃料使用;
设有的接触氧化池，可以对UASB反应池中流出的清液进行生物接触氧化反应，生物接触氧化池内装填一定数量的填料，利用吸附在填料上的生物膜和充分供应的氧气，通过生物氧化作用，将废水中的有机物氧化分解，达到净化废水的目的;
设有的二沉池，对经过接触氧化池处理后的清液进行进一步的固液分离，分离出的清液基本上可以达标;
设有的紫外线消毒池对经过上述一系列步骤处理后的清水进行紫外线消毒处理紫外光能量使水中的细菌、病毒以及其它致病体的DNA内部结构遭到破坏，失去活性而杀灭，水质得到消毒净化，进一步保证了处理后的水质达到高标准额排放要求;
在紫外线消毒池的后端设有出水提升泵房，可以确保去污后的出水排放的顺畅。
所述粗格栅的栅距为20-25mm,所述细格栅的栅距为8-10mm。
所述PVA凝胶池内填充有球形的PVA凝胶颗粒，所述PVA凝胶颗粒的平均粒径为5mm，所述PVA凝胶颗粒的体积占PVA凝胶池有效体积的1/8-1/10。球形的凝胶颗粒，其与水的接触面积最大，可以使得相同材料下的填料，其处理效果最好，同时，采用的凝胶颗粒体积，在此用量下既可以保证污水处理效果有不至于浪费材料。
所述PVA凝胶池内设有孔径≤5mm的格栅，所述PVA凝胶池的运行温度为30-35℃。在此温度下，凝胶材料对污水的处理效果最好，同时设有的格栅可以防止防止PVA小球流失，以保证PVA小球的污水处理效果。
所述UASB反应池运行时保持废水的pH值为6.8-7.2，运行温度为35-38℃，所述UASB反应池内设有加热装置。在此温度和酸碱度的情况下，反应效果和污水处理效果最好，在温度较低的季节如冬季，加热装置可以对反应池内的水进行加热处理，以保障污水处理的最佳效果。
所述酸碱调节池内设有导流槽和对流廊道。导流槽对来水均匀分布并使之形成溢流跌曝形式，对流廊道使各路废水产生对流，原水混合均质，以保证后续处理的最佳效果。
有益效果：本发明提供的工业污水处理系统与现有技术相比，具有以下优点：
本发明的工业污水处理系统，将PVA生物处理和UASB厌氧处理已经生物接触氧化处理相结合，可以实现对污水进行深度处理，使得污水处理效果更为优越，同时还降低了能耗，经过本发明的工业污水处理系统，水质能够达到并高于《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A的排放标准。
