申请日2015.07.14
公开(公告)日2015.11.18
IPC分类号C02F9/02
摘要
本实用新型属于污水处理技术领域提供了一种污水高效处理装置，包括浮渣隔离池、重力沉降过滤池和离心分离装置，所述浮渣隔离池的一侧连接污水进管，所述浮渣隔离池内并列设置有三道隔离网，所述重力沉降过滤池通过水管与浮渣隔离池相连通，所述重力沉降过滤池底部设置有倒V形的过滤网，所述离心分离装置包括转筒以及设置于转筒轴线上的转动轴，所述转筒的外圆周轮廓为微孔滤网，所述转筒的外部包裹有外筒，所述外筒的底部两侧分别设置有净水排口和污泥排口，所述转动轴为空心结构，所述转动轴的外圆周面上设置有若干螺旋叶片和漏孔，本实用新型能够对污水进行多重处理，彻底除掉污水中的浮渣、大颗粒物和污泥。
权利要求书
1.一种污水高效处理装置，包括浮渣隔离池、重力沉降过滤池和离心分离装置，其特征在于，所述浮渣隔离池的一侧连接污水进管，所述浮渣隔离池内并列设置有三道隔离网，所述重力沉降过滤池通过水管与浮渣隔离池相连通，所述重力沉降过滤池底部设置有倒V形的过滤网，所述离心分离装置包括转筒以及设置于转筒轴线上的转动轴，所述转筒的外圆周轮廓为微孔滤网，所述转筒的外部包裹有外筒，所述外筒的底部两侧分别设置有净水排口和污泥排口，所述转动轴为空心结构，所述转动轴的外圆周面上设置有若干螺旋叶片和漏孔，所述转动轴两端均延伸出转筒和外筒外部，所述转动轴的一端连接有轴承座和旋转式管接头，所述旋转式管接头连接有水管且水管连接重力沉降过滤池底部，所述转动轴的另一端连接有轴承座和大带轮，所述大带轮通过皮带连接有设于驱动电机上的小带轮。
2.根据权利要求1所述的一种污水高效处理装置，其特征在于，所述隔离网用于过滤污水浮渣且隔离网上的网孔从左至右依次减小。
3.根据权利要求1所述的一种污水高效处理装置，其特征在于，所述微孔滤网允许水分通过，不允许污泥通过。
4.根据权利要求1所述的一种污水高效处理装置，其特征在于，所述外筒的底部呈倾斜状且净水排口处低于污泥排口处。
5.根据权利要求1所述的一种污水高效处理装置，其特征在于，所述转动轴穿过转筒处通过法兰盘固定连接。
6.根据权利要求1所述的一种污水高效处理装置，其特征在于，所述螺旋叶片的旋进方向朝向污泥排口且与转动轴之间呈150~200倾斜。
说明书
一种污水高效处理装置
技术领域
本实用新型涉及一种污水高效处理装置，属于污水处理技术领域。
背景技术
在人类的生产生活中，污水的产生是难以避免的，污水的产生量已经在逐年升高，这些污水大都数都没有进行再次利用而是被直接排放，这样不仅污染环境，而且极大地浪费了水资源。
如今，虽然污水处理和再次利用已经逐渐得到人们的重视，但大都只是经过简单的处理，比如通过沉淀池进行沉淀和进行简单的过滤，但沉淀池的沉淀周期过长，不利于大范围推广，其次简单的过滤除污效果有限，难以达到预期目标，鉴于此，有必要设计一种高效的污水处理装置，以此来解决目前存在的问题。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种污水高效处理装置，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：

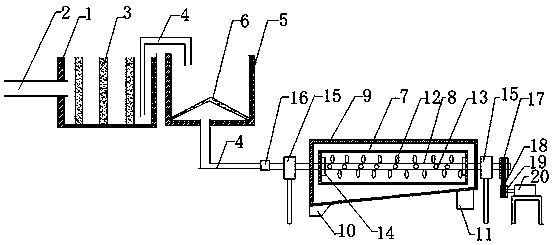

本实用新型提供一种污水高效处理装置，包括浮渣隔离池、重力沉降过滤池和离心分离装置，所述浮渣隔离池的一侧连接污水进管，所述浮渣隔离池内并列设置有三道隔离网，所述重力沉降过滤池通过水管与浮渣隔离池相连通，所述重力沉降过滤池底部设置有倒V形的过滤网，所述离心分离装置包括转筒以及设置于转筒轴线上的转动轴，所述转筒的外圆周轮廓为微孔滤网，所述转筒的外部包裹有外筒，所述外筒的底部两侧分别设置有净水排口和污泥排口，所述转动轴为空心结构，所述转动轴的外圆周面上设置有若干螺旋叶片和漏孔，所述转动轴两端均延伸出转筒和外筒外部，所述转动轴的一端连接有轴承座和旋转式管接头，所述旋转式管接头连接有水管且水管连接重力沉降过滤池底部，所述转动轴的另一端连接有轴承座和大带轮，所述大带轮通过皮带连接有设于驱动电机上的小带轮。
作为本实用新型的一种优选技术方案，所述隔离网用于过滤污水浮渣且隔离网上的网孔从左至右依次减小。
作为本实用新型的一种优选技术方案，所述微孔滤网允许水分通过，不允许污泥通过。
作为本实用新型的一种优选技术方案，所述外筒的底部呈倾斜状且净水排口处低于污泥排口处。
作为本实用新型的一种优选技术方案，所述转动轴穿过转筒处通过法兰盘固定连接。
作为本实用新型的一种优选技术方案，所述螺旋叶片的旋进方向朝向污泥排口且与转动轴之间呈150~200倾斜。
本实用新型所达到的有益效果是：
1、通过设置浮渣隔离池且在浮渣隔离池内设置三道网孔直径逐渐减小的隔离网，能够有效隔离污水中的大小不一的浮渣;
2、通过在重力沉降过滤池内设置倒V形的过滤网，能对污水中的大颗粒污染物进行过滤且能避免大颗粒物的过分集中降低过滤效率，为后续处理提供方便;
3、通过设置转筒，能够对污水进行离心分离，彻底将污泥和水分分离，极大的提高污水处理效率和质量。
