申请日2015.06.15
公开(公告)日2015.12.23
IPC分类号C02F9/08
摘要
本实用新型公开了一种深井水处理系统，所述系统包括与管道依次相连的多介质过滤器、精密过滤器、紫外线消毒器、以及加药罐，所述管道上设有若干蝶阀，所述多介质过滤器包括过滤进水口、过滤出水口、反洗进水口和反洗出水口，所述过滤进水口和过滤出水口与管道相连，反洗进水口和反水出水口与反洗管道相连。本实用新型中通过多介质过滤器和精密过滤器依次对深井水进行处理，能够提高水处理的质量，同时对深井水进行消毒，提高了深井水的安全性。

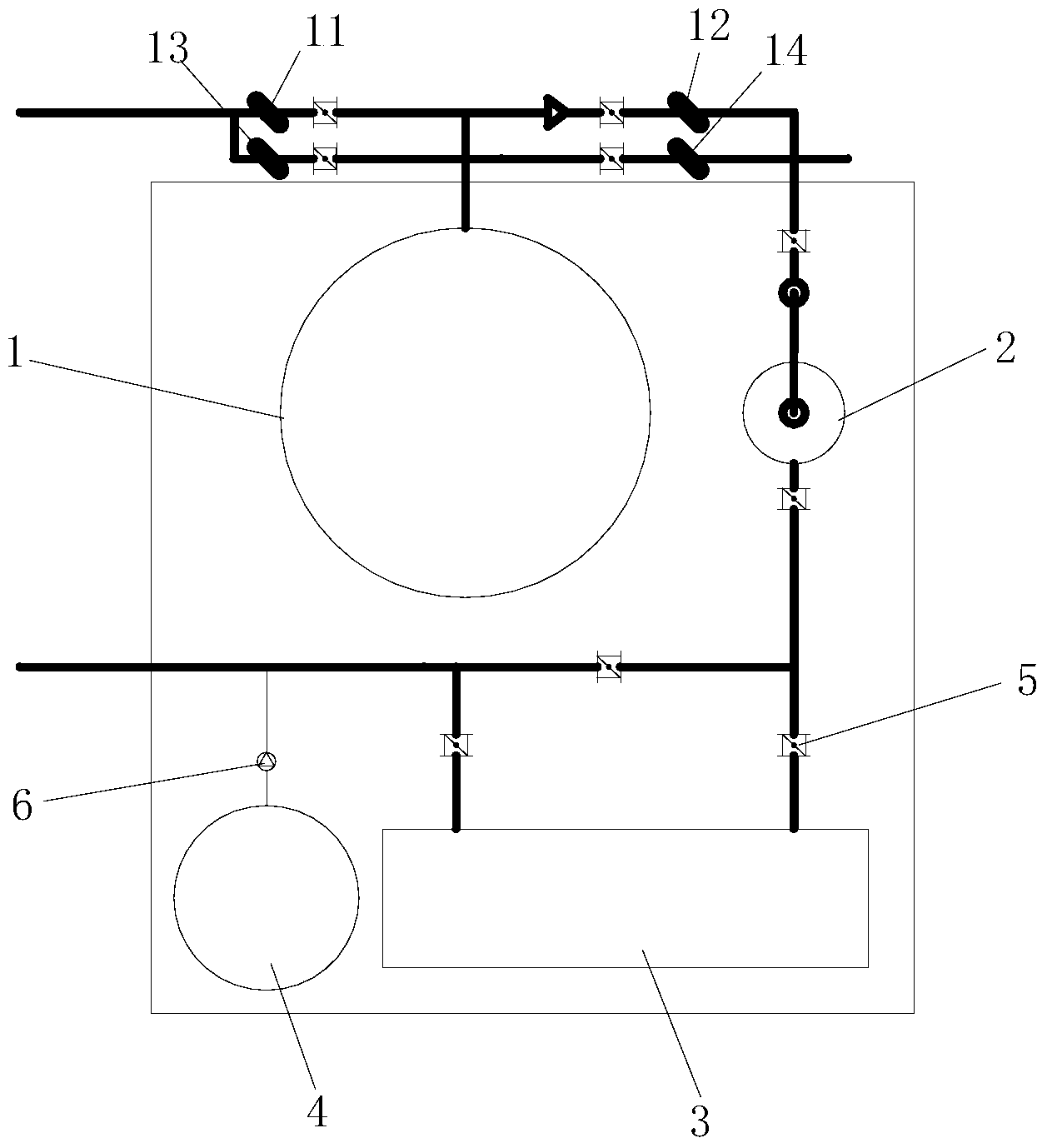

摘要附图
权利要求书
1.一种深井水处理系统，其特征在于，所述系统包括与管道依次相连的多 介质过滤器、精密过滤器、紫外线消毒器、以及加药罐，所述管道上设有若干 蝶阀，所述多介质过滤器包括过滤进水口、过滤出水口、反洗进水口和反洗出 水口，所述过滤进水口和过滤出水口与管道相连，反洗进水口和反水出水口与 反洗管道相连。
2.根据权利要求1所述的深井水处理系统，其特征在于，所述紫外线消毒 器上连接有电压控制装置和电压测量装置。
3.根据权利要求1所述的深井水处理系统，其特征在于，所述加药罐和管 道之间设有计量泵，用于控制加药罐中的加药剂量。
说明书
深井水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种深井水处理系统。
背景技术
原水来自深层的底下水，其水中一般含有较大多的铁、锰等金属离子。铁 锰离子可共存于地下水中，但其含铁量一般高于含锰量。如饮用水中含铁量高 时，有铁腥味，影响水的口感。还可使家庭用具发生铁锈斑，洗涤衣物会出现 黄色或棕色斑渍，另外铁质沉淀物Fe2O3会滋生长铁细菌，阻塞管道，有时还会 出现红水;造纸、纺织、印染、化工和皮革精制等生产用水，含铁或锰时都会 是产品质量下降。
我国地下水铁、锰含量超标地区一般在5～10mg/L。本工艺主要采用过滤除 铁锰的方法，铁锰水经过装有石英砂和锰砂滤料，先主要除去含量高的铁和少 量的锰，然后在除去锰。一般出水含铁、锰小于0.3mg/L，并对其它金属离子有 很好的去除效果。
然而现有技术中深井水处理只能进行初步处理，有必要提供一种新的深井 水处理系统。
实用新型内容
本实用新型所要解决的技术问题就是在于针对上述现有技术中的不足，提 供一种深井水处理系统。
本实用新型解决其技术问题所采用的技术方案是：
一种深井水处理系统，所述系统包括与管道依次相连的多介质过滤器、精 密过滤器、紫外线消毒器、以及加药罐，所述管道上设有若干蝶阀，所述多介 质过滤器包括过滤进水口、过滤出水口、反洗进水口和反洗出水口，所述过滤 进水口和过滤出水口与管道相连，反洗进水口和反水出水口与反洗管道相连。
作为本实用新型的进一步改进，所述紫外线消毒器上连接有电压控制装置 和电压测量装置。
作为本实用新型的进一步改进，所述加药罐和管道之间设有计量泵，用于 控制加药罐中的加药剂量。
本实用新型的有益效果是，本实用新型中通过多介质过滤器和精密过滤器 依次对深井水进行处理，能够提高水处理的质量，同时对深井水进行消毒，提 高了深井水的安全性。
