申请日2015.06.15
公开(公告)日2015.11.11
IPC分类号C02F103/10; C02F9/04
摘要
本实用新型涉及一种非金属矿选矿废水净水器，包括主体(21)，主体(21)包括爬梯(7)，主体(21)上设置有出气孔(1、20)和检修孔(6、19、22)，主体(21)的内部设置有旋流斜板沉淀区(23)，旋流斜板沉淀区(23)包括以某一角度排列分布的中间设置有凹槽的一级旋流斜板(14)、与以与一级旋流斜板(14)角度相反的角度排列分布的中间设置有凹槽的二级旋流斜板(15)，所述主体(21)的内部斜上方设置有与外界水源相接的进水口(2)，所述进水口(2)的下方设有加药口(3)。采用该种结构的非金属矿选矿废水净水器，易于控制，节省占地面积，且出水透明、稳定，成本低，无易损件，易于操作，使用范围广泛。

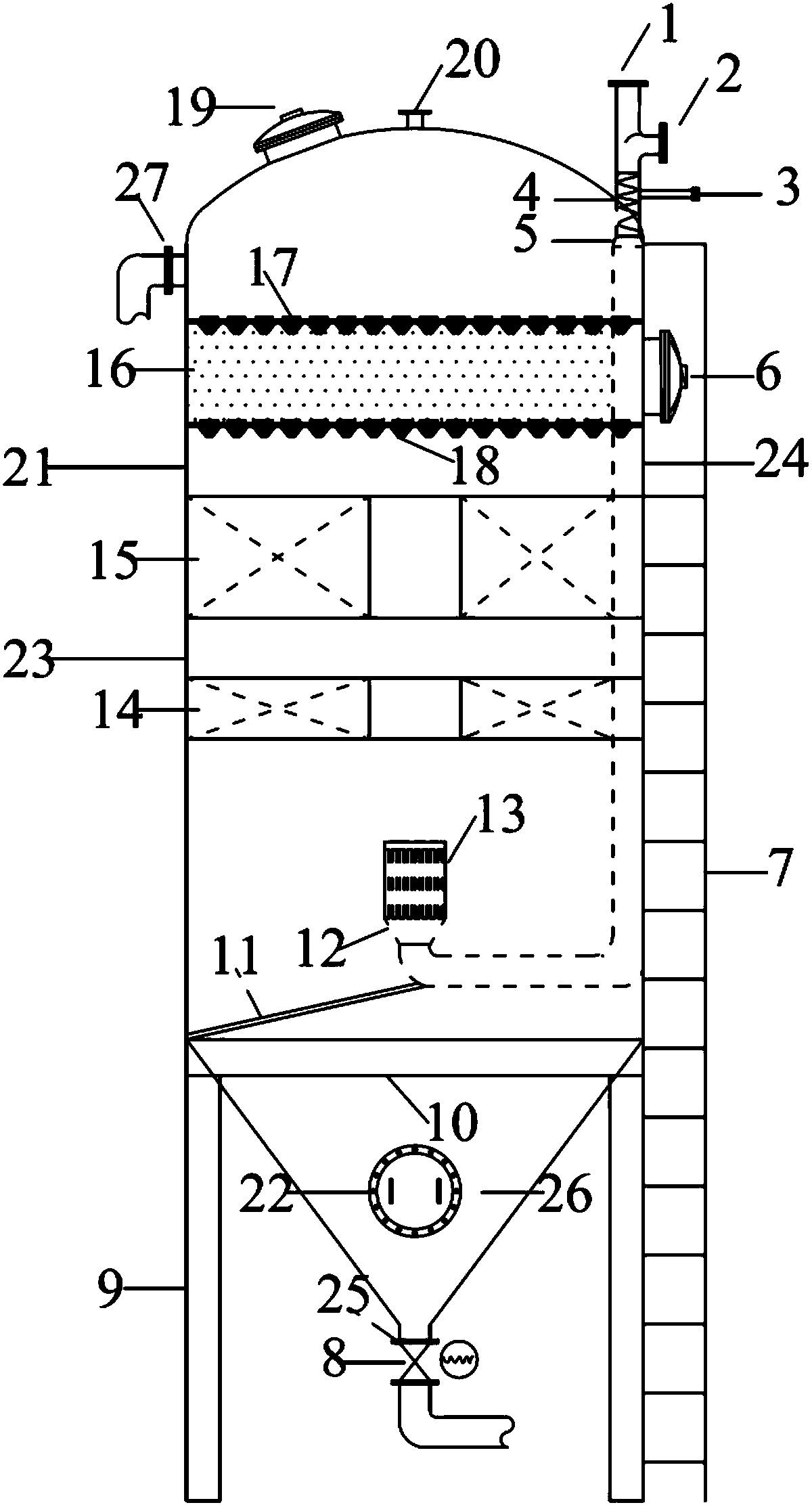

摘要附图
权利要求书
1.一种非金属矿选矿废水净水器，包括主体(21)，所述主体(21)包括爬梯(7)，所 述主体(21)上设置有出气孔(1、20)和检修孔(6、19、22)，其特征在于，所述主体(21) 的内部设置有旋流斜板沉淀区(23)，所述旋流斜板沉淀区(23)包括以某一角度排列分布的 中间设置有凹槽的一级旋流斜板(14)、与以与所述一级旋流斜板(14)角度相反的角度排列 分布的中间设置有凹槽的二级旋流斜板(15)，所述主体(21)的内部斜上方设置有与外界水 源相接的进水口(2)，所述进水口(2)的下方设有加药口(3)。
2.如权利要求1所述的非金属矿选矿废水净水器，其特征在于，所述的净水器还包括混 凝减速管(24)，所述加药口(3)与混凝减速管(24)的衔接处设置有插设于所述主体(21) 内部的管式混合器(4)，管式混合器(4)与设置于主体(21)器壁的混凝减速管(24)的之 间设置有变径减速口(5)。
3.如权利要求2所述的非金属矿选矿废水净水器，其特征在于，所述混凝减速管(24) 的下方连接有均匀布水器(13)，所述均匀布水器(13)设置于所述主体(21)的内部，所述 均匀布水器(13)通过至少一个设置于主体支撑(10)上的布水器支撑(11)固定，所述均 匀布水器(13)与混凝减速管(24)的连接处设置有缓冲变径(12)，且所述缓冲变径(12) 的上方口径大于下方口径以减缓水速流动。
4.如权利要求3所述的非金属矿选矿废水净水器，其特征在于，所述均匀布水器(13) 下方设置有储泥区(26)，所述储泥区(26)为圆锥体，所述储泥区(26)的下方设置有排污 口(25)以使得所述排污口(25)依靠絮凝物的自身重力进行排放，所述排污口(25)处设 置有时间继电器控制的定时阀门(8)。
5.如权利要求1所述的非金属矿选矿废水净水器，其特征在于，所述旋流斜板沉淀区(23) 上方设置有过滤填料(16)，所述过滤填料(16)下方设置有下层过滤水帽(18)，所述过滤 填料(16)上方设置有上层过滤水帽(17)，所述上层过滤水帽(17)及所述下层过滤水帽(18) 与所述主体(21)通过电弧焊连接。
6.如权利要求1所述的非金属矿选矿废水净水器，其特征在于，所述主体(21)处设置 有出水口(27)，所述出水口(27)的高度低于进所述水口(2)的高度。
7.如权利要求1所述的非金属矿选矿废水净水器，其特征在于，所述主体(21)的中间 部分为圆柱形，上部为半球形，下部为锥形。
说明书
非金属矿选矿废水净水器
技术领域
本实用新型涉及污水处理领域，尤其涉及非金属矿废水处理，具体是指一种非金属矿选 矿废水净水器。
背景技术
以长石选矿为例，现有的长石选矿废水处理基本方法为：选矿废水进入沉淀池，加入絮 凝剂，经长时间絮凝沉淀后，水质变清，在不影响生产的情况下，可将处理后的水回用于某 道工序，或是排放出去。
目前的问题是：在长石选矿中，若是长石粒径在150目以内时，废水水质加入絮凝剂后 易于处理，但当达到200目以上或更高，悬浮物不易沉淀，及时加药处理，也得需要更长的 时间才能沉降，若是悬浮物去除不理想的话，严重影响生产，排放也不能达标。
另外，选用沉淀池方法加药量不易于控制，由于是用沉淀池进行处理，一旦废水水量增 加，加药量不变的话水质就会变浑浊，即使是人工加药，也不能保证加药量完全对应水量， 而且，絮凝剂也不是加入的越多越好，在一定的水质条件下，絮凝剂添加是有一定范围的， 若是超过了这个范围，也会影响絮凝效果，不易澄清，影响生产。
并且在实际应用中，非金属矿处理废水需要建设多个沉淀池，这就要求建造更多的沉淀 池，才能保证水处理效果，这无疑需要占用更多的土地，浪费土地资源;同时，沉淀池中的 泥浆不易处理。目前国内普遍采用的方法有：定期将沉淀池的泥浆用挖掘机挖出，放在晒泥 场地上，等水分蒸发的差不多的时候在装车运走，这就要求选矿厂有足够大的场地，若是在 南方还得有室内场地，特别是夏天的时候;还有一种常有的方法是将池中的泥浆加入絮凝剂 后用压滤机压干外运。
实用新型内容
本实用新型的目的是克服了上述现有技术的缺点，提供了一种出水透明、稳定，结构简 单，易于操作的非金属矿选矿废水净水器。
为了实现上述目的，本实用新型的非金属矿选矿废水净水器具有如下构成：
该非金属矿选矿废水净水器，包括主体，所述主体包括爬梯，所述主体上设置有出气孔 和检修孔，其主要特点是，所述主体的内部设置有旋流斜板沉淀区，所述旋流斜板沉淀区包 括以某一角度排列分布的中间设置有凹槽的一级旋流斜板、与以与所述一级旋流斜板角度相 反的角度排列分布的中间设置有凹槽的二级旋流斜板，所述主体的内部斜上方设置有与外界 水源相接的进水口，所述进水口的下方设有加药口。
进一步地，所述的净水器还包括混凝减速管，所述加药口与混凝减速管的衔接处设置有 插设于所述主体内部的管式混合器，管式混合器与设置于主体器壁的混凝减速管的之间设置 有变径减速口。
更进一步地，所述混凝减速管的下方连接有均匀布水器，所述均匀布水器设置于所述主 体的内部，所述均匀布水器通过至少一个设置于主体支撑上的布水器支撑固定，所述均匀布 水器与混凝减速管的连接处设置有缓冲变径，且所述缓冲变径的上方口径大于下方口径以减 缓水速流动。
再进一步地，所述均匀布水器下方设置有储泥区，所述储泥区为圆锥体，所述储泥区的 下方设置有排污口以使得所述排污口依靠絮凝物的自身重力进行排放，所述排污口处设置有 时间继电器控制的定时阀门。
进一步地，，所述旋流斜板沉淀区上方设置有过滤填料，所述过滤填料下方设置有下层过 滤水帽，所述过滤填料上方设置有上层过滤水帽，所述上层过滤水帽及所述下层过滤水帽与 所述主体通过电弧焊连接。
进一步地，所述主体处设置有出水口，所述出水口的高度低于进所述水口的高度。
进一步地，所述主体的中间部分为圆柱形，上部为半球形，下部为锥形。
本实用新型的非金属矿选矿废水净水器，与现有技术相比，它具有以下优势：
1、节省加药量且易于控制，进水由管道泵进行控制，选用电磁流量计进行加药，为传统 沉淀池处理药量的40%～80%，确保加入药量准确、稳定;
2、节省占地面积，选矿废水首先进入沉淀池，进行水质水量的均衡，并且大部分颗粒进 行沉淀后，直接由管道泵抽进净水器中，由于过程中只需要一个沉淀池，并且设备占地面积 小，节省了占地面积;
3、出水透明、稳定，该技术设备采用先进的管式混合器原理，使絮凝剂在进入设备时能 够与废水充分的混合搅拌，使得絮凝充分、完全，再结合先进的过滤材料，保证出水水质无 色透明且稳定;
4、净水器底部排出的絮凝沉淀物可用压滤机进行压榨，无需再次加药，可实现干排;
5、经济可行，出水水质可回收利用或是达标排放，节省运行成本;
6、无易损件，设备结构简单，易于操作;
7、适用范围广，适用于大部分非金属矿选矿废水处理，如长石选矿废水、石墨选矿废水、 萤石选矿废水处理中都可使用;
8、节省人工成本，由于本套工艺采用的是全自动plc控制系统，使用过程中基本无需人 工进行操。
