申请日2015.06.15
公开(公告)日2015.11.18
IPC分类号C02F9/14
摘要
本实用新型涉及一种设有预处理过滤器的膜生物污水处理装置，它包括有污水进水口、排出口、自清洗过滤器、反应池、活性碳吸附污泥层、膜生物组件、抽吸泵、曝气管及风机。所述活性碳吸附污泥层置于反应池内，膜生物组件置于活性碳吸附污泥层中间，曝气管的管口位于膜生物组件的下方，曝气管与风机固连，膜生物组件的出水口通过管道、抽吸泵与排出口固接，所述污水进水口与自清洗过滤器的进口固接，自清洗过滤器的出口通过管道接入反应池底部。本装置优点：采用自清洗过滤器能对污水中稍大的悬浮物进行过滤，利用风机向膜组件底部的曝气管输送空气，使活性碳吸附污泥层不断产生周期性的膨胀与收缩，并对膜表面冲刷，有利于碳与水流的充分接触。

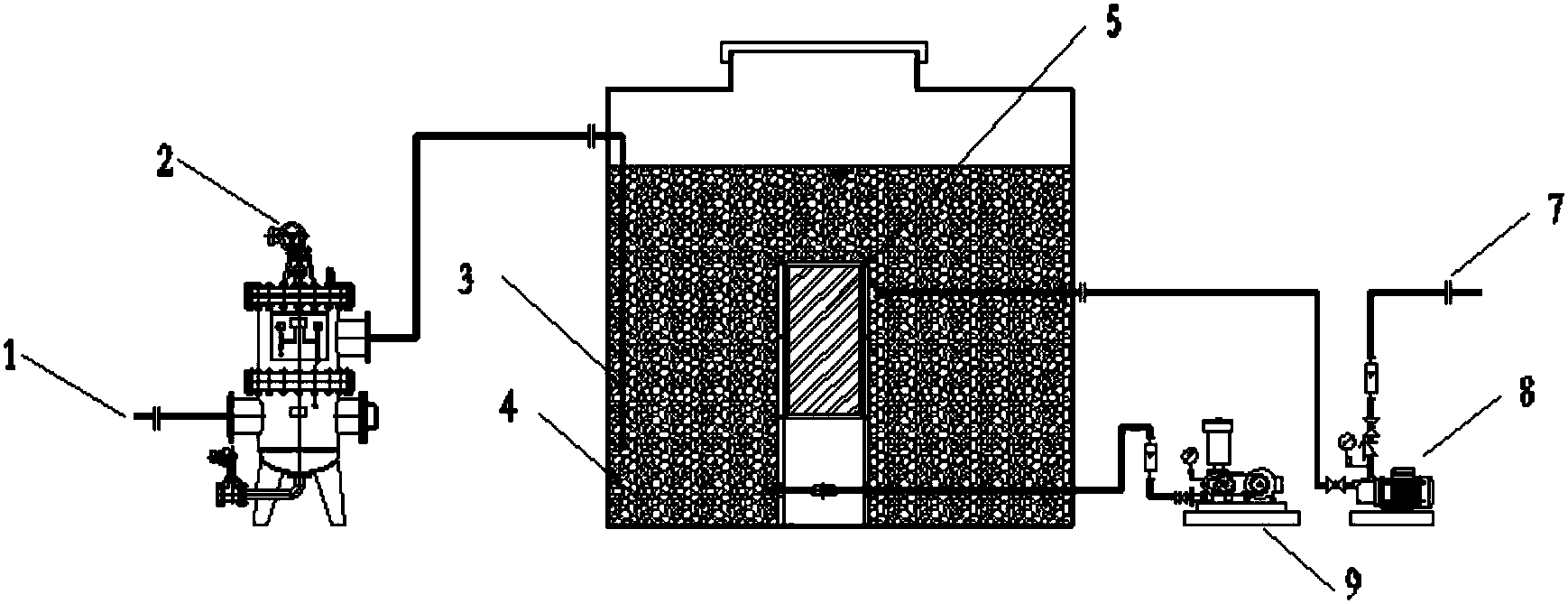

摘要附图
权利要求书
1.一种设有预处理过滤器的膜生物污水处理装置，它包括有污水进水口、排出口，其特征在于，还有自清洗过滤器、反应池、活性碳吸附污泥层、膜生物组件、抽吸泵、曝气管及风机，所述活性碳吸附污泥层置于反应池内，膜生物组件置于活性碳吸附污泥层中间，曝气管的管口位于膜生物组件的下方，曝气管与风机固连，膜生物组件的出水口通过管道、抽吸泵与排出口固接，所述污水进水口与自清洗过滤器的进口固接，自清洗过滤器的出口通过管道接入反应池底部。
2.根据权利要求1所述的设有预处理过滤器的膜生物污水处理装置，其特征在于，所述活性碳吸附污泥层的活性碳粒径为70-100μm。
说明书
设有预处理过滤器的膜生物污水处理装置
技术领域
本实用新型涉及一种水、废水、污水或泥浆的处理，尤其涉及一种设有预处理过滤器的膜生物污水处理装置。
背景技术
随着水污染问题日趋严峻和水资源匮乏问题的日益突显，中国政府对水环境的治理措施越来越严苛，2015年4月国务院发布的“水污染防治行动计划”，大幅提高了污水的排放标准。目前，许多排污单位的原有污水处理设施的出水仅能达到《城镇污水处理厂污染物排放标准》的三级或《污水综合排放标准》的二级甚至更低的标准。按国家和地方环保要求，一些地区的污水站的出水需要执行一级A、一级B或中水回用标准，甚至少数地方(如北京)要求达到地表水标准，这就需要对原有处理设施进行升级改造。此类水质的特点：有机污染物的浓度不高(COD一般为100-200mg/L)，可生化性较差，易降解物质已被生化，B/C比值偏低。要达到一级A标准有一定的难度，常规生化工艺对此类水质的处理效果不明显、不稳定，需要有新的设备来满足市场需求。
发明内容
本实用新型的目的是针对现有技术不足之处而提供一种处理效果好、运行稳定、占地面积小、产泥量低的设有预处理过滤器的膜生物污水处理装置。
本实用新型通过以下技术方案于以实现：一种设有预处理过滤器的膜生物污水处理装置，它包括有污水进水口、排出口，其特征在于，还有自清洗过滤器、反应池、活性碳吸附污泥层、膜生物组件、抽吸泵、曝气管及风机，所述活性碳吸附污泥层置于反应池内，膜生物组件置于活性碳吸附污泥层中间，曝气管的管口位于膜生物组件的下方，曝气管与风机固连，膜生物组件的出水口通过管道、抽吸泵与排出口固接，所述污水进水口与自清洗过滤器的进口固接，自清洗过滤器的出口通过管道接入反应池底部。
所述活性碳吸附污泥层的活性碳粒径为70-100μm。
本实用新型的积极效果是：本实用新型提出的一种设有预处理过滤器的膜生物污水处理装置，具有如下优点：1)该设备采用自清洗过滤器能对污水中稍大的悬浮物进行过滤，来降低反应池中粉末活性碳的污染，提高了活性碳的使用效果，延长了使用周期;2)利用风机向膜组件底部的曝气管输送空气，一方面使活性碳吸附污泥层不断产生周期性的膨胀与收缩有利于碳与水流的充分接触，另一方面对膜表面冲刷，避免造成污染，取得了好的经济效益和社会效益。
