申请日2015.08.14
公开(公告)日2015.12.23
IPC分类号C25C1/00; C25C7/00
摘要
本实用新型公开一种电镀废水金属回收系统，包括依次连接的过滤模块、电解模块和废液储存缸，所述电解模块包括电解缸;所述电解缸包括多个依次连通的电解腔，电解腔一端设置有阴极导电板、另一端设有阳极导电板;还包括对电解腔底部通入空气的通气机构;所述阳极导电板和阴极导电板的内侧设有下凹的弧面;所述电解腔中设有至少一个水平的导流板。本实用新型采用多级电解的方式，有效提高电镀废水的金属回收率，尤其适用于大规模的电镀污水处理当中。
权利要求书
1.一种电镀废水金属回收系统，包括依次连接的过滤模块、电解模块和废液储存缸，其特征在于：所述电解模块包括电解缸;所述电解缸包括多个依次连通的电解腔，电解腔一端设置有阴极导电板、另一端设有阳极导电板;还包括对电解腔底部通入空气的通气机构;所述阳极导电板和阴极导电板的内侧设有下凹的弧面;所述电解腔中设有至少一个水平的导流板。
2.根据权利要求1所述的电镀废水金属回收系统，其特征在于：所述电解缸的外侧环绕有溢流槽，溢流槽的底部设有排液口，排液口与废液储存缸连接。
3.根据权利要求1或2所述的电镀废水金属回收系统，其特征在于：所述过滤模块包括设置在电解缸最前端的电解腔上方的至少一个过滤筒;所述过滤筒包括内筒体和套装在内筒体外的外筒体，还包括设置在内筒体一端的进液口、进气口、设置在内筒体壁面上的多个滤液通孔、设置在外筒体上的出液口以及设置在内筒体中的过滤袋;过滤袋上设有开口，开口安装在所述进液口处;所述进气口处连接有一气泵。
说明书
一种电镀废水金属回收系统
技术领域
本实用新型涉及一种含金属废水处理装置，具体涉及一种电镀废水金属回收系统。
背景技术
电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀，提高耐磨性、导电性、反光性及增进美观等作用。电镀过程中，会产生废电镀液、镀件清洗水等电镀废水，电镀废水的水质复杂，其含有较多的重金属离子。目前，工业上处理这类废水主要采用离子交换法、电解法，其中电解法操作简单、成本低廉、效率高，但现有的电解法金属回收率较低，尤其是当污水中的金属离子浓度经过前期电解变得稀薄时，离子态的金属再难以析出于阴极上。
实用新型内容
有鉴于此，本实用新型公开一种金属回收率高的电镀废水回收系统装置。
本实用新型的目的通过以下技术方案实现：电镀废水金属回收系统，包括依次连接的过滤模块、电解模块和废液储存缸，所述电解模块包括电解缸;所述电解缸包括多个依次连通的电解腔，电解腔一端设置有阴极导电板、另一端设有阳极导电板;还包括对电解腔底部通入空气的通气机构;所述阳极导电板和阴极导电板的内侧设有下凹的弧面;所述电解腔中设有至少一个水平的导流板。

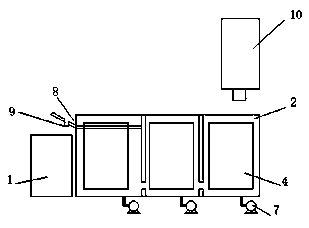

电镀废水经过过滤模块除去不溶性的杂质后，进入电解缸，依次流经多个电解腔。由于本实用新型中，电解缸中设有多个电解腔，每个电解腔中均设有独立的外接电源的阴极导电板、阳极导电板，因此可以通过调节施加在阴极导电板、阳极导电板上的电流强度，分别调节每个电解腔内的电解强度。设置于电解缸前端的电解缸其电解强度可以较低，以低能耗的状态析出废水中的大部分金属;而电解缸后部的电解腔可逐步提升电解强度，以促进废水中浓度较为稀薄的金属离子析出。通过上述多级电解的方式，可以有效提高电镀废水的金属回收率。此外，本实用新型还在电解时对电解腔通入空气，以促进金属离子扩散、析出。通气机构可选用任一种现有技术实现，如气泵。特别的，阳极导电板和阴极导电板的内侧设有下凹的弧面，可提高通电面积，改变电场密度，避免因导电板边缘电场密度过低而无法正常电解。导流板则可以促进废水中离子向阴极导电板移动，尤其是向电场强度较高的中心部位聚集，提高金属的析出速率。本实用新型的过滤模块可选用现有技术实现。
进一步的，所述电解缸的外侧环绕有溢流槽，溢流槽的底部设有排液口，排液口与废液储存缸连接。
电解缸的废水过满时溢出至溢流槽，经排液口集中到废液储存缸储存。
进一步的，所述过滤模块包括设置在电解缸最前端的电解腔上方的至少一个过滤筒;所述过滤筒包括内筒体和套装在内筒体外的外筒体，还包括设置在内筒体一端的进液口、进气口、设置在内筒体壁面上的多个滤液通孔、设置在外筒体上的出液口以及设置在内筒体中的过滤袋;过滤袋上设有开口，开口安装在所述进液口处;所述进气口处连接有一气泵。
特别的，废水进入过滤筒，气泵对内筒体泵入气压，在气压作用下废水经过滤袋的过滤、通过滤液通孔进入外筒体，最终经出液口排出至电解缸最前端的第一个电解腔中。
