申请日2015.04.04
公开(公告)日2015.09.16
IPC分类号C02F9/14
摘要
本实用新型公开了一种工业用一体化大型污水处理设备，包括氧化池、厌氧水解池、纤维滤料滤池、沉淀池;所述氧化池装有叶轮高度可调的竖轴表曝机;所述厌氧水解池内装有搅拌机;所述纤维滤料滤池包括混凝池、絮凝反应池、纤维转盘滤池;所述混凝池内装有混凝搅拌机;所述絮凝反应池内装有絮凝搅拌机;所述纤维转盘滤池装有纤维滤料;所述絮凝反应池入口处安装加药装置;所述絮凝反应池入口处设有静态混合器;所述静态混合器与加氯装置通过管道连接。本实用新型动力消耗少、成本低、处理池占地面积小、处理效率高。

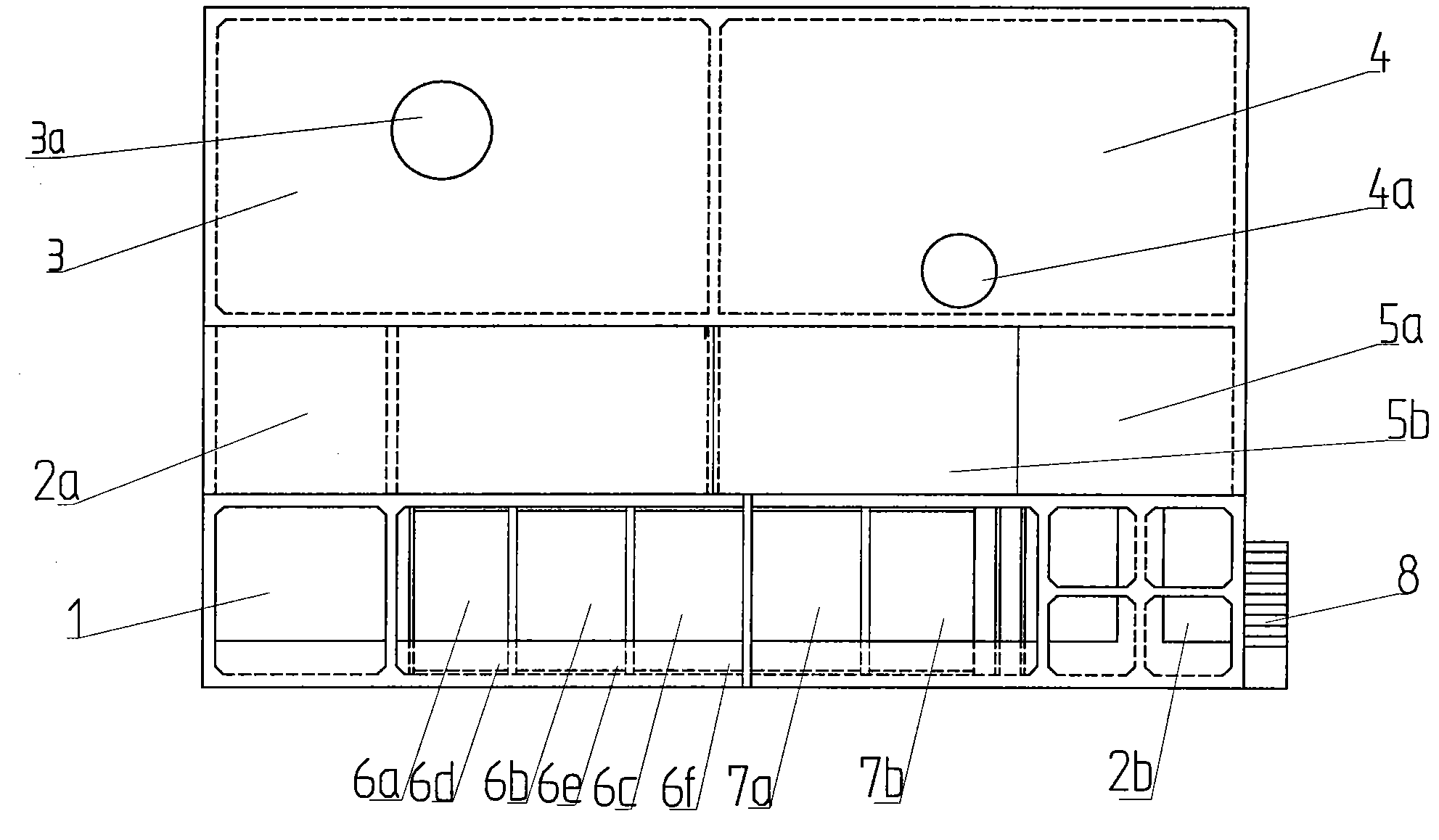

摘要附图
权利要求书
1.一种工业用一体化大型污水处理设备，其特征在于：包括氧化池、厌氧水解池、纤维滤料滤池、沉淀池;所述氧化池装有叶轮高度可调的竖轴表曝机;所述厌氧水解池内装有搅拌机;所述纤维滤料滤池包括混凝池、絮凝反应池、纤维转盘滤池;所述混凝池内装有混凝搅拌机;所述絮凝反应池内装有絮凝搅拌机;所述纤维转盘滤池装有纤维滤料;所述絮凝反应池入口处安装加药装置;所述絮凝反应池入口处设有静态混合器;所述静态混合器与加氯装置通过管道连接。
2.根据权利要求1所述的一种工业用一体化大型污水处理设备，其特征在于：所述沉淀池包括一次沉淀池和二次沉淀池;所述一次沉淀池与进水泵房相连接;所述二次沉淀池与加药间相连接;所述设备还包括酸碱调节池，所述酸碱调节池包括加碱性氧化物装置和加酸性氧化物装置;所述酸碱调节池与排放口相连接。
3.根据权利要求1所述的一种工业用一体化大型污水处理设备，其特征在于：所述加药间包括聚合化铝加药装置和添加二氧化氯的加氯装置。
说明书
一种工业用一体化大型污水处理设备
技术领域
本实用新型属于废水处理类，具体涉及一种工业用一体化大型污水处理设备。
背景技术
目前，全世界水资源短缺，而且，大型工厂排放污水，对地下水以及江河造成了极大的污染，导致大量水生生物的灭绝，因此大型大型化工厂污水处理是一项必不可少的工作，而目前污水处理耗能大，处理效率差。
发明内容
为了解决上述存在的问题，本实用新型提供一种工业用一体化大型污水处理设备。
本实用新型是通过以下技术方案实现：
一种工业用一体化大型污水处理设备，包括氧化池、厌氧水解池、纤维滤料滤池、沉淀池;所述氧化池装有叶轮高度可调的竖轴表曝机;所述厌氧水解池内装有搅拌机;所述纤维滤料滤池包括混凝池、絮凝反应池、纤维转盘滤池;所述混凝池内装有混凝搅拌机;所述絮凝反应池内装有絮凝搅拌机;所述纤维转盘滤池装有纤维滤料;所述絮凝反应池入口处安装加药装置;所述絮凝反应池入口处设有静态混合器;所述静态混合器与加氯装置通过管道连接。
作为本实用新型的进一步优化方案，所述沉淀池包括一次沉淀池和二次沉淀池;所述一次沉淀池与进水泵房相连接;所述二次沉淀池与加药间相连接; 所述设备还包括酸碱调节池，所述酸碱调节池包括加碱性氧化物装置和加酸性氧化物装置;所述酸碱调节池与排放口相连接。
作为本实用新型的进一步优化方案，所述加药间包括聚合化铝加药装置和添加二氧化氯的加氯装置。
与现有的技术相比，本实用新型的有益效果是：本实用新型动力消耗少、成本低、处理池占地面积小、处理效率高。
