申请日2015.04.03
公开(公告)日2015.07.01
IPC分类号C02F3/28
摘要
本发明涉及一种分散污水一体化收集预处理装置，该装置由收集池、进污管及排水管构成;收集池顶部依次设置拦污网筐口、清渣口和格栅口;收集池底部中央设置集泥斗，集泥斗内置排泥管一端，排泥管另一端穿过收集池一侧壁上部置于收集池外;拦污网筐口内侧壁设置网筐固定钩与拦污网筐顶部的网筐提升环利用绳索相连;格栅口内侧壁设置格栅固定钩与环形格栅顶部的格栅提升环利用绳索相连;污水提升泵设置在环形格栅底部，污水提升泵与排水管相连。该装置能够实现分散污水的收集、清除杂物、沉淀泥砂、调节水质水量四项功能;本发明结构设计一体化、小型化，大大降低预处理基建设备投资和后期运行的成本，有效提高分散污水预处理效率。

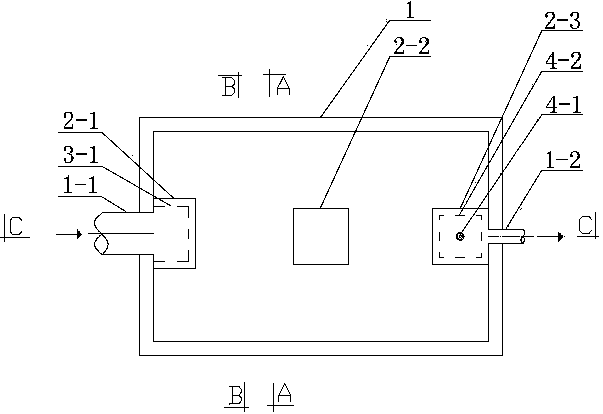

摘要附图
权利要求书
1.一种分散污水一体化收集预处理装置，其特征在于该装置由收集池、进污管、排水管构成;收集池顶部依次设置拦污网筐口、清渣口和格栅口;收集池底部中央设置集泥斗，集泥斗内置排泥管一端，排泥管另一端穿过收集池一侧壁上部置于收集池外;
所述收集池前端池壁连接进污管，与进污管对应的收集池顶部设置拦污网筐口，对应拦污网筐口的收集池内壁设置网筐固定钩，拦污网筐设置在网筐固定钩下方，拦污网筐的底部低于进污管底部，拦污网筐顶部设置网筐提升环利用绳索与拦污网筐口内壁的网筐固定钩相连;
所述收集池末端池壁连接排水管，与排水管对应的收集池顶部设置格栅口，对应格栅口的收集池内壁设置格栅固定钩，环形格栅设置在格栅固定钩下方，污水提升泵与排水管一端相连设置在环形格栅底部，环形格栅顶部设置格栅提升环利用绳索与格栅口内壁的格栅固定钩相连。
2.根据权利要求1所述分散污水一体化收集预处理装置，其特征在于所述收集池长、宽比为1.5:1～2:1;收集池底部呈坡形，底部中央设置集泥斗;收集池深度3～4m，集泥斗深度1～1.5m。
3.根据权利要求1所述分散污水一体化收集预处理装置，其特征在于所述拦污网筐呈立方体，拦污网筐与进污管接触部位设有与进污管口径相同的开口;拦污网筐网孔孔径为50～80mm，拦污网筐的底部低于进污管底部0.3～0.6m。
4.根据权利要求1所述分散污水一体化收集预处理装置，其特征在于所述环形格栅呈立方体，环形格栅底部距收集池底部为1～1.5m，环形格栅网孔孔径为15～25mm。
说明书
分散污水一体化收集预处理装置
技术领域
本发明涉及一种污水处理装置，特别涉及一种适用于农村和旅游景区、以及示范观光园区的分散污水一体化收集预处理装置。
背景技术
目前，随着市政和工业污水处理技术的快速发展，我国城市污水的处理能力和效果得到根本改善，而乡村、旅游景区、示范观光园区等分散污水却已成为河流湖泊等受纳水体的主要污染源。污水处理系统中的预处理为生物处理的稳定运行提供了有效保障，市政污水处理系统的预处理设备一般包括格栅间、集水池、沉砂池及调节池;其投资大，设备多，管理复杂，维护成本高，故不适合分散污水的预处理;如何开发设计投资合理、管理简单、维护成本较低的小型一体化污水预处理装置，减轻生物处理的压力，提供一种效果突出的反应装置，是该领域当前急待解决的难题之一。
发明内容
本发明的目的在于克服上述不足之处，提供一种对分散污水具有良好收集、除泥、清渣和调节水质水量效果的分散污水一体化收集预处理装置。
为实现上述目的本发明所采用的实施方式如下：一种分散污水一体化收集预处理装置，其特征在于该装置由收集池、进污管、排水管构成;收集池顶部依次设置拦污网筐口、清渣口和格栅口;收集池底部中央设置集泥斗，集泥斗内置排泥管一端，排泥管另一端穿过收集池一侧壁上部置于收集池外;
所述收集池前端池壁连接进污管，与进污管对应的收集池顶部设置拦污网筐口，对应拦污网筐口的收集池内壁设置网筐固定钩，拦污网筐设置在网筐固定钩下方，拦污网筐的底部低于进污管底部，拦污网筐顶部设置网筐提升环利用绳索与拦污网筐口内壁的网筐固定钩相连;
所述收集池末端池壁连接排水管，与排水管对应的收集池顶部设置格栅口，对应格栅口的收集池内壁设置格栅固定钩，环形格栅设置在格栅固定钩下方，污水提升泵与排水管一端相连设置在环形格栅底部，环形格栅顶部设置格栅提升环利用绳索与格栅口内壁的格栅固定钩相连。
本发明的有益效果是：该装置适合各类分散污水快速预处理的新型装置。该装置可对农村生活污水、旅游景区污水、示范园区污水等进行快速收集、沉砂、除渣、调节水质水量，且一次性完成。本发明具有建设投资少、耗能低、运行稳定、操作简便、污泥产生量小、吨水处理成本低廉等特点，便于大范围推广应用;且特别适用于自然村、旅游景点、农家乐等排放分散、水量水质波动性大的污水处理。该装置有效实现分散污水的收集、清除杂物、沉淀泥砂及调节水质水量四项功能，大大提高了分散污水预处理效率，保证后续单元稳定运行。
总之，该装置结构简单，设计合理，小型化、一体化;其使用方便，应用广泛，特别适用于分散小规模污水的预处理，应用效果非常显著。
