申请日2015.08.10
公开(公告)日2015.12.09
IPC分类号C02F3/30; C02F103/30; C02F3/34
摘要
本发明公开了一种缫丝废水处理装置，涉及废水处理技术领域，包括反应池和设在所述反应池内的搅拌器，所述搅拌器包括安装在转子上的叶轮，所述转子一端穿过设在所述反应池侧面上的通孔与电机连接，所述电机与连接有COD检测仪的由主控芯片结成的控制器连接。与现有技术相比，本发明用于缫丝废水处理中反应池内的装置，可以解决反应池内不能实现变速搅拌，反应菌与废水反应不充分的问题。
权利要求书

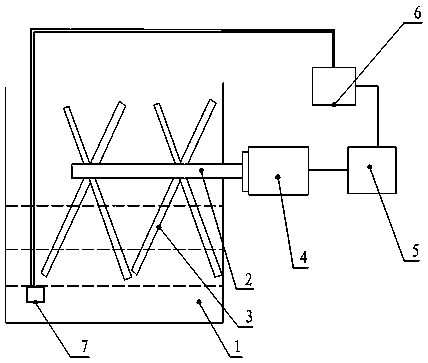

1.一种缫丝废水处理装置，包括反应池(1)和设在所述反应池(1)内的搅拌器，其特征在于：所述搅拌器包括安装在转子(2)上的叶轮(3)，所述转子(2)一端穿过设在所述反应池(1)侧面上的通孔与电机(4)连接，所述电机(4)与连接有COD检测仪(6)的由主控芯片结成的控制器(5)连接。
2.根据权利要求1所述的缫丝废水处理装置，其特征在于：所述叶轮(3)的数量至少为1对，每对叶轮(3)上至少包括2张叶轮片。
3.根据权利要求1或2所述的缫丝废水处理装置，其特征在于：所述主控芯片的型号为AT89C51。
说明书
缫丝废水处理装置
技术领域
本发明涉及废水处理技术领域，尤其是一种用于缫丝废水处理中反应池内的装置。
背景技术
专利申请号：2014106545473公开了一种缫丝废水处理工艺，包括SBR工艺处理缫丝废水，进行SBR缫丝处理废水过程中的厌氧反应池和缺氧反应池步骤时，在各反应池中需要搅拌，该专利未公开使用的搅拌器，不能根据反应池内的COD指标做出搅拌速度的调整，不能确保废水与反应菌反应充分。
发明内容
本发明所要解决的技术问题是提供一种缫丝废水处理装置，它可以解决反应池内不能实现变速搅拌，反应菌与废水反应不充分的问题。
为了解决上述问题，本发明所采用的技术方案是：这种缫丝废水处理装置，包括反应池和设在所述反应池内的搅拌器，所述搅拌器包括安装在转子上的叶轮，所述转子一端穿过设在所述反应池侧面上的通孔与电机连接，所述电机与连接有COD检测仪的由主控芯片结成的控制器连接。
上述技术方案中，更具体的技术方案还可以是：所述叶轮的数量至少为1对，每对叶轮上至少包括2张叶轮片。
进一步的：所述主控芯片的型号为AT89C51。
由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：
1、COD检测仪检测到的COD值反馈到控制器，控制器对该COD值进行处理，输出控制信号到电机，根据不同的COD值输出不同的控制信号，根据控制信号控制电机转速，从而控制叶轮的搅拌速度，使得缫丝废水与反应池内的反应菌充分反应。
2、根据反应池的大小设置叶轮的数量，可以使得搅拌充分均匀。
