申请日2015.08.07
公开(公告)日2016.03.23
IPC分类号B01D36/04
摘要
本实用新型提供了一种拼装式水处理系统沉淀箱，包括盖板、过滤层、箱体;所述盖板盖装在箱体上形成封闭箱体;所述盖板上设置有进水孔，箱体底部正中位置设置有出水孔，进水孔的直径大于出水孔。本实用新型调整容易，下方可设置任意用于其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所需要的各种成本问题，而且能适应绝大多数整体水处理过程;占地面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问题;安全稳定，可靠性强，任何损坏件都可以很容易的取下返修，而不会对处理过程造成太大影响。
权利要求书

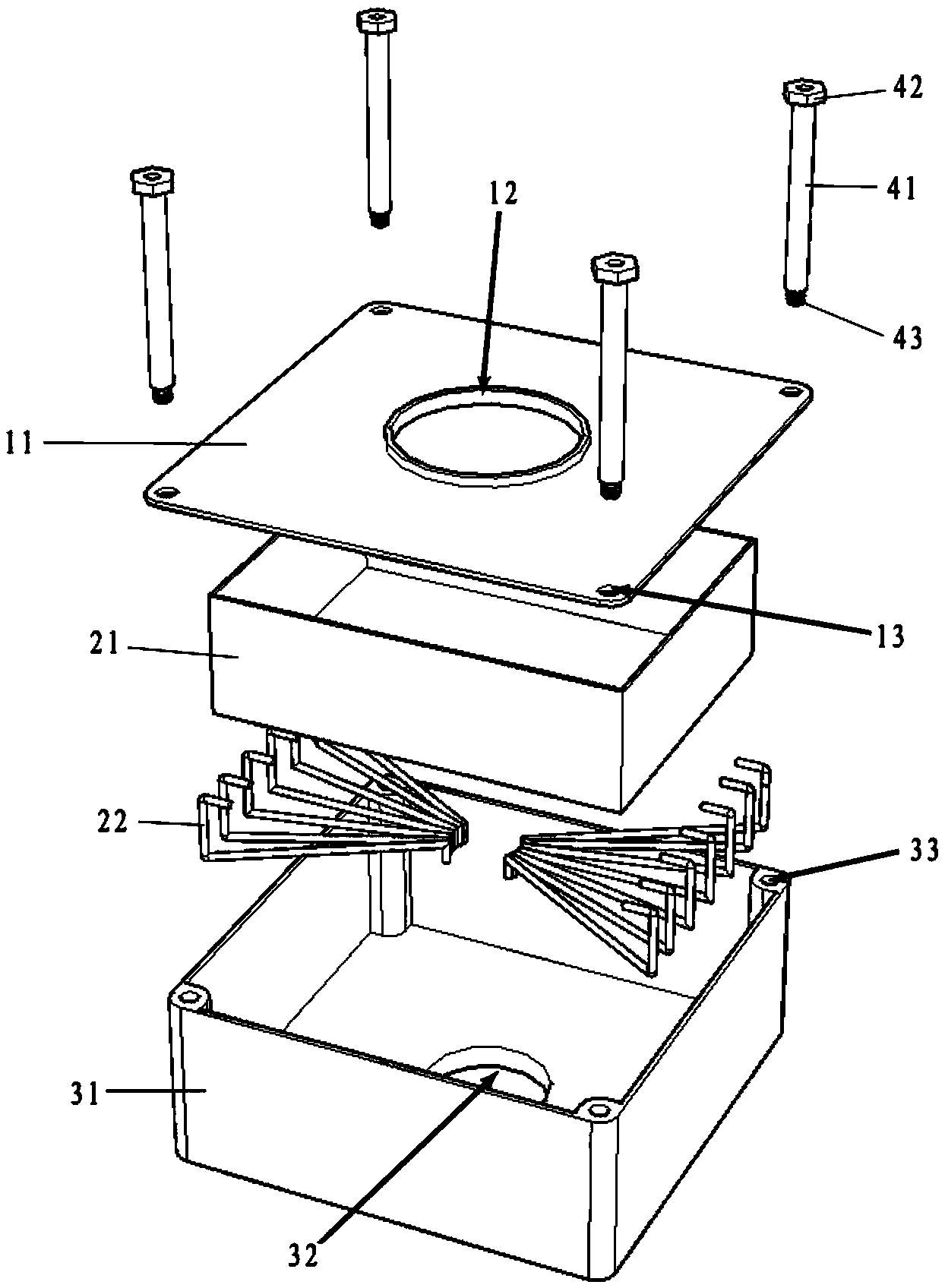

1.一种拼装式水处理系统沉淀箱，包括盖板(11)、过滤层(21)、箱体(31)，其特征在于：所述盖板(11)盖装在箱体(31)上形成封闭箱体;所述盖板(11)上正中位置设置有进水孔(12)，箱体(31)底部正中位置设置有出水孔(32)，进水孔(12)的直径和出水孔(32)的直径相同;所述盖板(11)和箱体(31)的四角位置分别设置有位置、大小对应的盖板安装孔(13)和安装孔(33)，所述固定杆(41)贯穿盖板安装孔(13)和安装孔(33)安装，固定杆(41)顶部超出盖板安装孔(13)的位置设置有操作头(42)，固定杆(41)底部超出安装孔(33)的位置设置有连接头(43);所述过滤层(21)水平可拆卸安装在箱体(31)中;所述操作头(42)中设置有形状与连接头(43)对应的盲孔;还包括导流管(22)，导流管(22)数量为多根，导流管(22)安装在所述过滤层(21)侧面，由过滤层(21)上部空间连通至出水孔(32)。
2.如权利要求1所述的拼装式水处理系统沉淀箱，其特征在于：所述连接头(43)上设置有螺纹;所述操作头(42)中的盲孔设置有形状与连接头(43)上螺纹形状匹配的螺纹。
说明书
一种拼装式水处理系统沉淀箱
技术领域
本实用新型涉及一种拼装式水处理系统沉淀箱，属于水处理技术领域。
背景技术
现有技术中，对于污水处理，或者是采用平面分布的多个处理池进行处理，或者是采用整套一体设计的处理系统，采用多个处理池的方式，处理流程调整容易，但整体占地极大，而采用整套一体设计的处理系统，占地较小，但处理流程几乎无法调整。
实用新型内容
为解决上述技术问题，本实用新型提供了一种拼装式水处理系统沉淀箱，该拼装式水处理系统沉淀箱通过组装式结构，极好的兼顾了占地面积小、处理流程调整容易的特点。
本实用新型通过以下技术方案得以实现。
本实用新型提供的一种拼装式水处理系统沉淀箱，包括盖板、过滤层、箱体;所述盖板盖装在箱体上形成封闭箱体;所述盖板上正中位置设置有进水孔，箱体底部正中位置设置有出水孔，进水孔的直径和出水孔的直径相同;所述盖板和箱体的四角位置分别设置有位置、大小对应的盖板安装孔和安装孔，所述固定杆贯穿盖板安装孔和安装 孔安装，固定杆顶部超出盖板安装孔的位置设置有操作头，固定杆底部超出安装孔的位置设置有连接头;所述过滤层水平可拆卸安装在箱体中;所述操作头中设置有形状与连接头对应的盲孔。
还包括导流管，导流管数量为多根，导流管安装在所述过滤层侧面，由过滤层上部空间连通至出水孔。
所述连接头上设置有螺纹;所述操作头中的盲孔设置有形状与连接头上螺纹形状匹配的螺纹。
本实用新型的有益效果在于：①调整容易，上下均可设置任意用于其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所需要的各种成本问题，而且能适应绝大多数整体水处理过程;②占地面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问题;③安全稳定，可靠性强，任何损坏件都可以很容易的取下返修，而不会对处理过程造成太大影响。
