申请日2015.05.04
公开(公告)日2015.10.07
IPC分类号C02F9/14
摘要
涂料厂污水循环利用装置，污水沉淀罐中的污水从污水排水阀中放出进入氧化光照池，氧化光照池中放置有L型的通气管，鼓风机给通气管供风，通气管上成型有若干个出气小孔，氧化光照池设置有放水闸门，放水闸门放出来的水进入生态处理池;生态处理池中漂浮有生态浮床，生态浮床上种植有水生植物;生态处理池与净化池通过第一溢流管相通接，净化池中堆放有沸石;净化池与清水池通过第二溢流管相通接，水泵抽取清水池中的水进入涂料生产车间。它将污水经过沉淀、氧化、生态处理后再放入清水池中由水泵抽取到涂料生产车间循环利用，使涂料生产车间无污水向外排放。
权利要求书

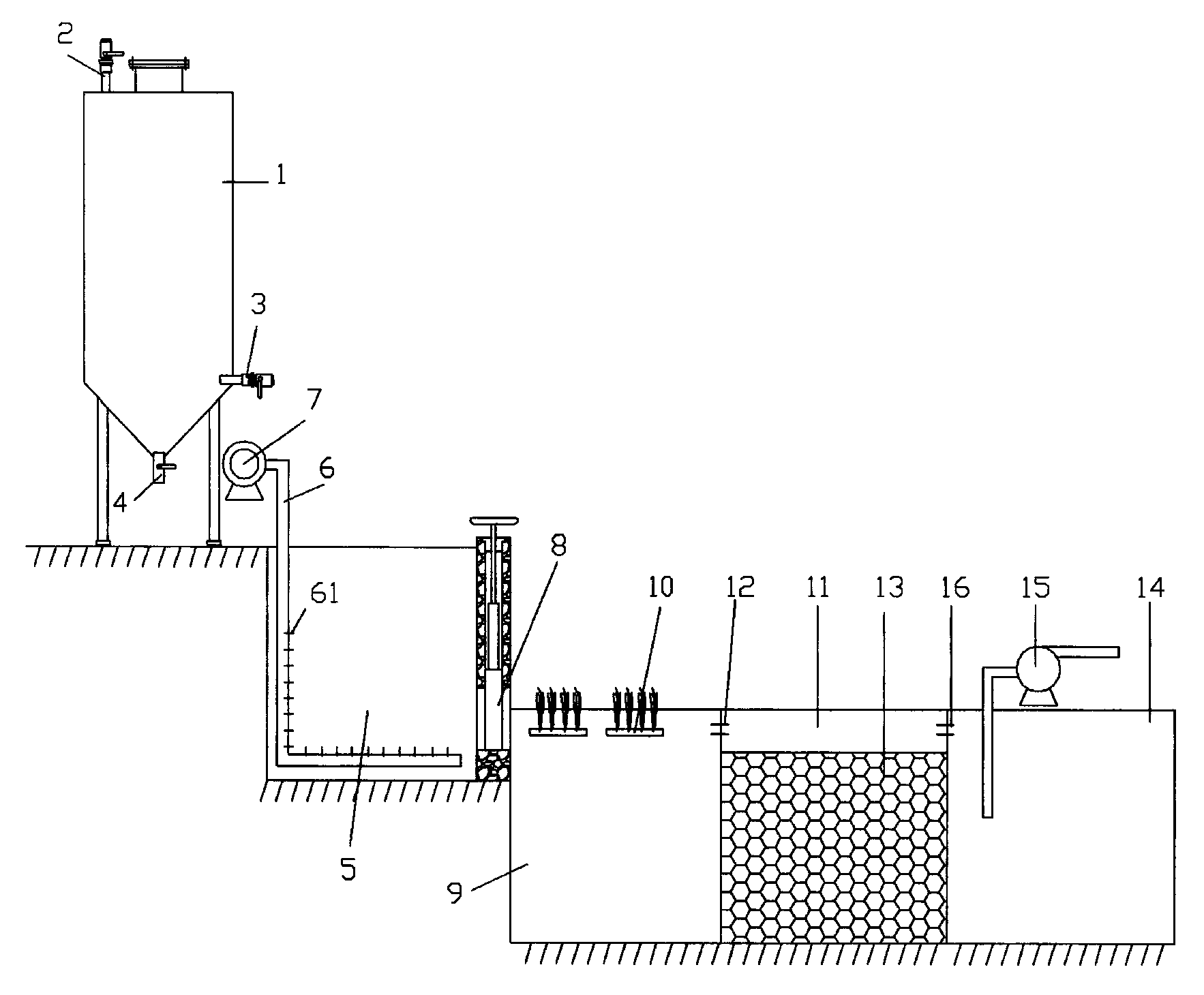

1.涂料厂污水循环利用装置，包括污水沉淀罐(1)，其特征在 于：污水沉淀罐(1)的上部安装有污水进水管(2)，污水沉淀罐(1) 的下部安装有污水排水阀(3)，污水沉淀罐(1)的底部安装有污水 排泥阀(4);
污水沉淀罐(1)中的污水从污水排水阀(3)中放出进入氧化光 照池(5)，氧化光照池(5)中放置有L型的通气管(6)，鼓风机(7) 给通气管(6)供风，通气管(6)上成型有若干个出气小孔(61)， 氧化光照池(5)设置有放水闸门(8)，放水闸门(8)放出来的水进 入生态处理池(9);
生态处理池(9)中漂浮有生态浮床(10)，生态浮床(10)上种 植有水生植物;生态处理池(9)与净化池(11)通过第一溢流管(12) 相通接，净化池(11)中堆放有沸石(13);
净化池(11)与清水池(14)通过第二溢流管(16)相通接，水 泵(15)抽取清水池(14)中的水进入涂料生产车间。
2.根据权利要求1所述的涂料厂污水循环利用装置，其特征在 于：水生植物为水芹和水葫芦。
说明书
涂料厂污水循环利用装置
技术领域：
本实用新型涉及涂料生产技术领域，更具体地说涉及一种涂料厂 生产过程中所产生的污水再回收利用的设备。
背景技术：
涂料厂各生产车间总是会产生大量的污水，这些污水无法排放到 周边河道中，因为这些污水中含有一些有害物质，如果直接排放到河 流中，会污染周围环境。
实用新型内容：
本实用新型的目的就是针对现有技术之不足，而提供一种涂料厂 污水循环利用装置，它将涂料厂生产车间排放出来的污水经过沉淀、 氧化、生态处理后再放入清水池中由水泵抽取到涂料生产车间循环利 用，使涂料生产车间无污水向外排放。
本实用新型的技术解决措施如下：
涂料厂污水循环利用装置，包括污水沉淀罐，污水沉淀罐的上部 安装有污水进水管，污水沉淀罐的下部安装有污水排水阀，污水沉淀 罐的底部安装有污水排泥阀;
污水沉淀罐中的污水从污水排水阀中放出进入氧化光照池，氧化 光照池中放置有L型的通气管，鼓风机给通气管供风，通气管上成型 有若干个出气小孔，氧化光照池设置有放水闸门，放水闸门放出来的 水进入生态处理池;
生态处理池中漂浮有生态浮床，生态浮床上种植有水生植物;生 态处理池与净化池通过第一溢流管相通接，净化池中堆放有沸石;
净化池与清水池通过第二溢流管相通接，水泵抽取清水池中的水 进入涂料生产车间。
所述水生植物为水芹和水葫芦。
本实用新型的有益效果在于：
它将涂料厂生产车间排放出来的污水经过沉淀、氧化、生态处理 后再放入清水池中由水泵抽取到涂料生产车间循环利用，使涂料生产 车间无污水向外排放。
