申请日2015.05.04
公开(公告)日2015.09.16
IPC分类号C02F3/12
摘要

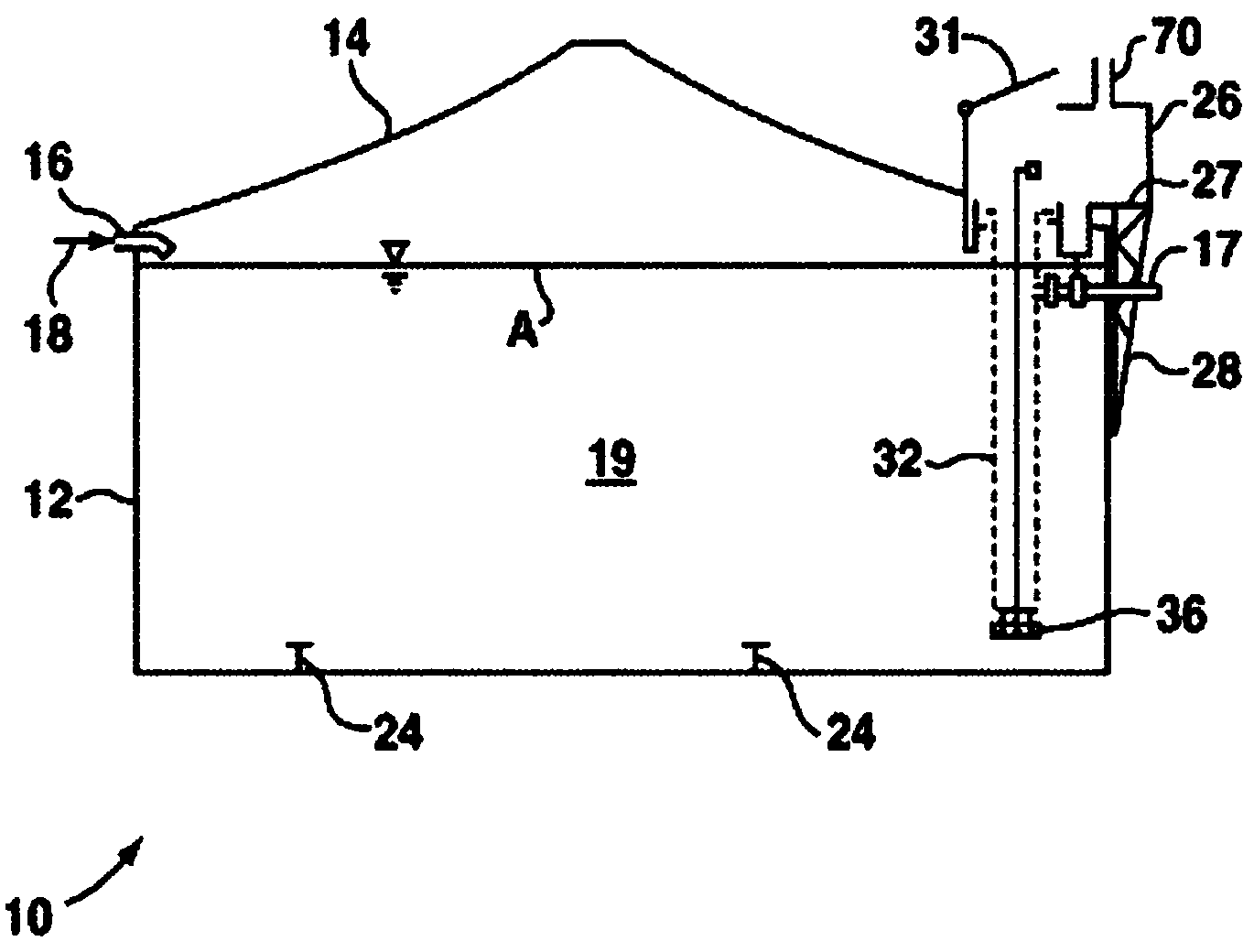

本实用新型公开了用于污水处理的生物膜反应器，包括反应池、封盖、进水管、出水管、沼气收集管、排放组件和支撑框架。所述排放组件通过支撑框架安装于反应池的墙壁上。所述排放组件包括平台、过滤筛网，所述排放组件的顶部设有可开合的上盖，过滤筛网通过所述上盖从污泥中取出。所述过滤筛网的底部设有第二搅拌器，且过滤筛网内部连接所述出水管，所述第二搅拌器包括转动桨叶，所述转动桨叶表面间隔设有多个开口。本实用新型结构简单，通过设置搅拌器搅动产生泡沫，从而将附着在过滤筛网表面的生物膜载体带离，减少生物膜载体和过滤筛网之间的损伤，加快污水排放速度。
权利要求书
1.用于污水处理的生物膜反应器，其特征在于，包括反应池、封盖、进水管、出水管、沼气 收集管、排放组件和支撑框架，所述封盖气密性封闭反应池，污水通过进水管流入反应池， 污水处理过程中产生的沼气上升至封盖附近并通过沼气收集管排出，所述沼气收集管设置于 排放组件内并穿过排放组件的外壁;所述反应池的底部安装有第一搅拌器;所述排放组件通 过支撑框架安装于反应池的墙壁上，且排放组件的一部分延伸经过所述封盖，排放组件与封 盖之间气密性封闭，所述排放组件包括平台和过滤筛网，所述平台支撑工作人员在生物膜反 应器中操作，所述排放组件的顶部设有可开合的上盖，过滤筛网通过所述上盖从污泥中取出， 所述过滤筛网通过紧固件固定于所述排放组件，使得过滤筛网悬浮于反应池内部;所述过滤 筛网的底部设有第二搅拌器，且过滤筛网内部连接所述出水管，所述第二搅拌器包括转动桨 叶，所述转动桨叶表面间隔设有多个开口。
2.根据权利要求1所述的用于污水处理的生物膜反应器，其特征在于，所述过滤筛网自排放 组件延伸至反应池，并进入污泥下方。
3.根据权利要求1所述的用于污水处理的生物膜反应器，其特征在于，所述生物膜反应器为 移动床生物膜反应器。
4.根据权利要求1所述的用于污水处理的生物膜反应器，其特征在于，所述过滤筛网为棱柱 状，所述过滤筛网的下端封闭，上端则保持敞开，排放组件与封盖通过连接法兰固定，所述 过滤筛网的上端与连接法兰相连。
5.根据权利要求1所述的用于污水处理的生物膜反应器，其特征在于，所述第二搅拌器管道 连接有驱动泵，积聚于封盖的沼气通过所述驱动泵输送至第二搅拌器的底部，所述第二搅拌 器还连接有沼气排出管道，所述沼气排出管道连接沼气收集管，多余的沼气通过沼气排出管 道排出。
说明书
用于污水处理的生物膜反应器
技术领域
本实用新型涉及污水处理领域，具体涉及的是用于污水处理的生物膜反应器。
背景技术
污水生物处理过程中，微生物以附着生长和悬浮生长其中的一种或两种形式快速繁殖， 消耗溶解或者悬浮于污水的多种成分，从而净化污水。在移动床生物膜反应器中，微生物附 着于生物膜上，而生物膜载体提供支撑表面给生物膜进行反应，同时生物膜依靠生物膜载体 悬浮于反应器中。污水在移动床生物膜反应器与生物膜充分接触反应后，需要经过筛网才能 排出，避免污水中的生物膜载体随污水一同排出。但是，在污水水流快速的冲刷下，生物膜 载体会在筛网处积聚，干扰筛网的运作，破坏生物膜载体的悬浮状态。另外，筛网需要不定 时地清理或者维修，否则筛网附近的污水会被重新污染。另外，发生厌氧反应的移动床生物 膜反应器中会产生大量的沼气，使得更换或者维修筛网的难度加大。
实用新型内容
针对上述问题，本实用新型的目的是提供用于污水处理的生物膜反应器，解决生物膜反 应器排放污水时生物膜载体在过滤筛网处积聚，干扰筛网的运作，破坏生物膜载体的悬浮状 态，无法顺利排放污水的技术问题。
为解决上述技术问题，本实用新型采用的技术方案是用于污水处理的生物膜反应器，包 括反应池、封盖、进水管、出水管、沼气收集管、排放组件和支撑框架。
所述封盖气密性封闭反应池，污水通过进水管流入反应池，污水处理过程中产生的沼气 上升至封盖附近并通过沼气收集管排出，所述沼气收集管设置于排放组件内并穿过排放组件 的外壁。所述反应池的底部安装有第一搅拌器。所述排放组件通过支撑框架安装于反应池的 墙壁上，且排放组件的一部分延伸经过所述封盖，排放组件与封盖之间气密性封闭，所述排 放组件包括平台、过滤筛网，所述平台支撑工作人员在生物膜反应器中操作，所述排放组件 的顶部设有可开合的上盖，过滤筛网通过所述上盖从污泥中取出，所述过滤筛网通过紧固件 固定于所述排放组件，使得过滤筛网悬浮于反应池内部。所述过滤筛网的底部设有第二搅拌 器，且过滤筛网内部连接所述出水管，所述第二搅拌器包括转动桨叶，所述转动桨叶表面间 隔设有多个开口。
作为优选，所述过滤筛网自排放组件延伸至反应池，并进入污泥水平面下方。
作为优选，所述生物膜反应器为移动床生物膜反应器。
作为优选，所述过滤筛网为棱柱状，所述过滤筛网的下端封闭，上端则保持敞开，方便 清洗所述过滤筛网内部。排放组件与封盖通过连接法兰固定，所述过滤筛网的上端与连接法 兰相连，从而固定于排放组件。
作为优选，所述第二搅拌器管道连接有驱动泵，积聚于封盖的沼气通过所述驱动泵输送 至第二搅拌器的底部，使得第二搅拌器产生更多的泡沫。所述第二搅拌器还连接有沼气排出 管道，所述沼气排出管道连接沼气收集管，多余的沼气通过沼气排出管道排出。
本实用新型结构简单，通过设置搅拌器搅动产生泡沫，从而将附着在过滤筛网表面的生 物膜载体带离，减少生物膜载体和过滤筛网之间的损伤，加快污水排放速度。
