申请日2015.08.06
公开(公告)日2015.12.09
IPC分类号C02F1/00
摘要
本发明公开了污水处理设备安装结构，该污水处理设备安装结构包括控制部分、控制操作台和执行部分;通过横梁绕立柱的圆周转动结合滑块沿横梁上径向导轨方向的平动，可以实现污水处理设备沿螺旋线，心形线等预期轨迹运动，相当于多个污水处理设备在不同的位置同时工作，大大提高了搅拌体积，增加了搅拌效果，降低污水处理成本，实现自动化污水处理，提高处理效率。
权利要求书
1.一种污水 处理设备安装结构，其包括执行部分、控制部分和控制操作台，其中执行部 分包括支撑部件、导向部件和工作部件，其特征在于：支撑部件包括立柱(1);导向部件包 括带有径向导轨的横梁(2)、安全环(5)、周向运动件(6)、轮子(7)、绕池圆形轨道(10); 工作部件包括：滑块(3)、驱动系统(4)、加强杆(8)、安装轴(9)、法兰(11)、污水处理 设备、调节轴(16)、加强板(17);立柱(1)修建在污水池中央，安全环(5)与绕池圆形 轨道(10)上下对应，设置在污水处理池边缘;滑块(3)和周向运动件(6)上均有驱动系 统(4);周向运动件(6)位于绕池圆形轨道(10)上，周向运动件(6)上下部均有两排轮 子(7)，安全环(5)与周向运动件(6)上部的轮子相接触;横梁(2)一端与立柱(1)连 接，另一端与周向运动件(6)固定连接，周向运动件(6)能驱动横梁(2)绕立柱(1)转 动;横梁(2)上设置有双导杆结构的径向导轨(18)，滑块(3)位于横梁(2)的径向导轨(18) 上且仅能沿径向导轨(18)方向运动，滑块(3)上装有安装轴(9)，安装轴(9)平行于立柱 (1)，污水处理设备安装在安装轴(9)上，安装轴(9)可通过安装调节轴(16)调整污水 处理设备的安装深度，同时污水处理设备的安装角度可调，污水处理设备叶轮轴与安装轴的 夹角范围为0-90°;通过计算机的控制，污水处理设备能在正常工作的同时能跟随滑块(3) 绕立柱(1)沿预定轨迹运动;

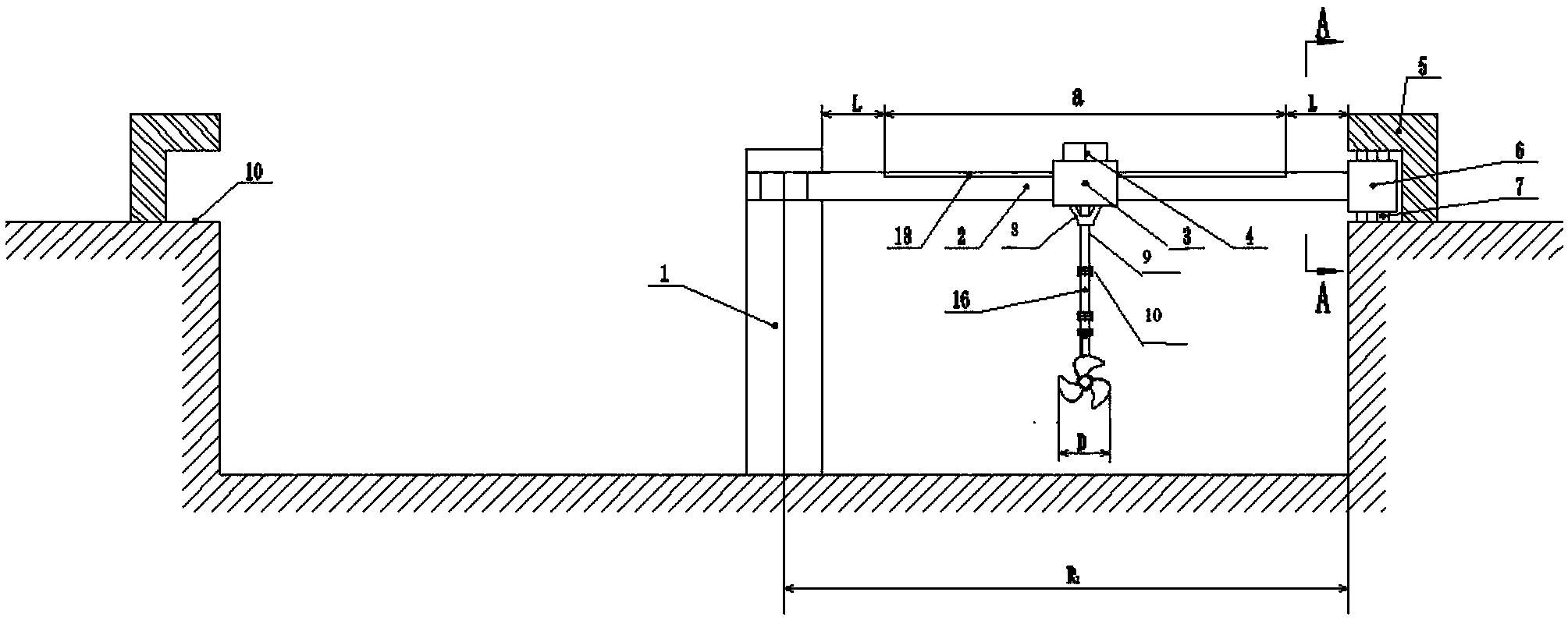

立柱(1)到池壁的距离为R1,横梁(2)上的导轨(18)长度为a(m)，其两端与立柱(1) 和池壁的安全距离L(m)大于D/2+0.5(m)以上，其中D(m)为污水设备轴向的最大直径;周向 运动件(6)的速度为v1=b(rmp),则滑块(3)的速度为v2=nab(m/s)，n的取值决定 污水设备位移轨迹的选择，n、v的取值不同，其运行轨迹将不同，搅拌的效果将会出现区 别。
2.根据权利要求1所述的一种污水处理设备安装结构，其特征在于：控制部分包括限位 传感器、发射装置、接收装置、强力舵机、数据库等。
3.根据权利要求1所述的一种污水处理设备安装结构，其特征在于：控制操作台包括操 作界面以及相关的软件。
4.根据权利要求1所述的一种污水处理设备安装结构，其特征在于：横梁(2)的导轨(18) 两端安装有限位器及传感器，用来控制滑块(3)沿径向运行不超过范围;滑块(3)上安装 有信号接收装置，当滑块(3)接近导轨尽头时，限位传感器感应，发出信号，信号接收装置 接受信号，控制滑块减速，停止，掉头运行，如此滑块在导轨(18)上往复运行。
说明书
一种污水处理设备安装结构
技术领域
本发明涉及化工过程机械领域，具体涉及一种污水处理设备安装结构。
背景技术
污水处理是当今环境保护部门和企业解决环境污染中废水污染的一项重要措施。污水 设备的安装结构在污水处理中广泛的应用。目前，污水处理安装方法形式较多，主要有导 杆、支座、漂浮式。导杆和支座这两种方法，污水设备叶轮随着电机轴转动，自身不产生 位移，搅拌流体体积相对固定，大大局限了搅拌范围。漂浮式安装方式，虽然潜水搅拌机 在水池内漂浮，由于平衡问题，潜水搅拌机体积小、质量轻，而且其位移漂浮不定，不好 控制，只能作为大水池内辅助搅拌。故对于大型水池，只能在不同位置安装多个潜水搅拌 机联合搅拌，达到搅拌效果，但这大大增加了土建负担、经济成本。
发明内容
为了解决大污水池搅拌、潜水搅拌机作用范围有限的问题，本发明提供一种可实现污 水处理设备动态工作的安装结构，该结构通过横梁绕立柱的圆周转动结合滑块沿横梁上径 向导轨方向的平动，可以实现污水处理设备沿螺旋线，心形线等预期轨迹运动，相当于多 个污水处理设备在不同的位置同时工作，大大提高了搅拌体积，增加了搅拌效果，降低污 水处理成本，实现自动化污水处理，提高处理效率。该系统操作简单，非专业工人也能操 作。
本发明为一种污水处理设备安装结构，主要包括控制部分、控制操作台和执行部分三 部分。
执行部分主要包括支撑部件、导向部件和工作部件。支撑部件包括立柱;导向部件包 括带有径向导轨的横梁、安全环、周向运动件、轮子、绕池圆形轨道;工作部件包括：滑 块、驱动系统、加强杆、安装轴、法兰、污水处理设备、调节轴、加强板等构件。立柱为 土建，修建在水池的最中央，绕池圆形轨道固定在水池外部地面上，安全环支撑在绕池圆 形轨道上方，周向运动件在安全环与绕池圆形之间，可沿轨道做圆周运动。周向运动件内 装有运行控制器、信号接收装置。安全环上有电源，为周向运动件提供电，同时也能够防 止周向运动件受到横梁拉力以及旋转时的离心力而发生翻车等不安全问题，安全环在周向 运动件上方，还能对周向运动件起到稳定其运行的功能。横梁两端分别与立柱和周向运动 件相连接，同时可随周向运动件以立柱为中心旋转。横梁上有一段导轨，导轨两端安装有 限位器及传感器。滑块安装横梁的导轨上，可沿着导轨沿径向来回运行。限位传感器用来 控制滑块沿径向运行不超过范围，主要考虑其污水设备叶轮或伸出部位和墙壁之间的安全 距离。滑块上安装有驱动系统及信号接收装置，安装轴固定在驱动系统的外壳上，垂直向 下，为了保证安装轴的稳定性，设置加强杆加固接安装轴。安装轴下端安装有法兰，如图 4、5、6所示，污水设备通过法兰固定在安装轴下。
控制部分含有限位传感器、发射装置、接收装置、强力舵机、数据库等。发射装置将 所需的各类参数设定信号传送到接收装置;接收装置根据信号对污水设备进行控制;强力 舵机，将接受电信号转换成机械动作，完成方向和速度的控制;限位传感器感应滑轮与导 轨边的距离，确保滑块不冲出导轨，当滑块接近导轨尽头时，限位传感器感应，发出信号， 滑块减速，停止，掉头运行，如此滑块在导轨上往复运行;数据库里保存了常用的运行轨 迹、污水处理设备类型、型号、转速，在设备运行前随时调用。
控制操作台包括操作界面以及相关的软件。操作界面主要有开关、周向运动件转速设 置输入、滑块速度设置输入、污水设备类型调用或者输入、污水设备型号调用或者输入、 污水设备转速的输入、污水设备位移运动轨迹的调用以及启动按钮。
采用该安装结构进行污水处理时，按照需要设置相应的周向运动件速度、滑块速度、 污水设备的转速，或者调用数据库内的相关数据，系统启动，污水设备自身绕电机轴旋转 工作，周向运动件做圆周运动，同时滑块沿径向来回运动，带动污水设备发生位移变化， 沿不同轨迹在池内不同位置进行工作。
本发明的有益效果是：本发明提出的污水处理设备安装结构，非专业人士也能操作， 通过计算机控制，可实现装于该系统上的污水处理设备在正常工作的同时绕立柱沿某轨迹 运动改变工作位置，实现对面积较大的污水处理池内污水的有效处理(如搅拌、曝气)，可 以减少污水处理设备的数量，降低污水处理成本，实现自动化污水处理，提高处理效率。
