光催化废水处理系统用紫外光源结构

发布时间:2018-4-19 13:43:47  中国污水处理工程网

  申请日2015.04.23

  公开(公告)日2015.08.19

  IPC分类号C02F1/32

  摘要

  本实用新型涉及工艺废水光催化处理系统。一种光催化废水处理系统用紫外光源结构,包括泡壳、陶瓷座、电极和灯头,泡壳和陶瓷座围成填充有汞蒸汽的密封腔,电极通过陶瓷座固定在密封腔内,陶瓷座设有同密封腔连通的充气通道、设有开启位插孔的堵头、驱动堵头密封住充气通道的第一弹簧、插接在开启位插孔中的插销、浮室和依靠密封腔内的气体的压力作用而移动并驱动插销从开启位插孔中拔出的浮塞,浮塞密封滑动连接在浮室内,浮塞将浮室分割为密封腔和同密封腔连通的开口腔,灯头和陶瓷座之间设有散热器。本实用新型具有散热效果好、内部气压达到设定值时能够自动断开的优点,解决了现有的汞灯散热效果差、制作时控制蒸汽压不便的问题。

  权利要求书

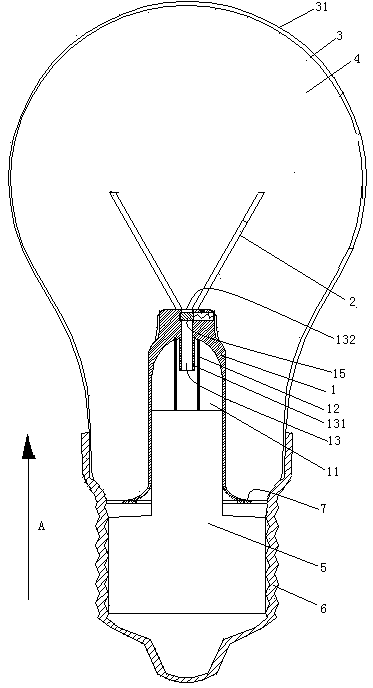

  1.一种光催化废水处理系统用紫外光源结构,包括泡壳、密封腔和灯头,所述密封腔内设有电极和汞蒸汽,其特征在于,还包括陶瓷座,所述密封腔通过所述泡壳和陶瓷座通过密封环密封连接在一起而构成,所述电极通过所述陶瓷座固定在所述密封腔内,所述陶瓷座设有同所述密封腔连通的充气通道、设有开启位插孔的堵头、驱动堵头密封住所述充气通道的第一弹簧、插接在开启位插孔中的插销、浮室和依靠所述密封腔内的气体的压力作用而移动并驱动插销从开启位插孔中拔出的浮塞,所述浮塞密封滑动连接在所述浮室内,所述浮塞将所述浮室分割为密封室和同所述密封腔连通的开口腔,所述开口腔位于所述浮塞朝向所述插销一侧,所述灯头和陶瓷座之间设有散热器。

  2.根据权利要求1所述的光催化废水处理系统用紫外光源结构,其特征在于,所述堵头的移动方向同所述充气通道的延伸方向交叉。

  3.根据权利要求2所述的光催化废水处理系统用紫外光源结构,其特征在于,所述充气通道设有沿充气通道周向延伸的供所述堵头插入的环形卡槽,所述卡槽通过侧壁同所述堵头密封连接。

  4.根据权利要求3所述的光催化废水处理系统用紫外光源结构,其特征在于,所述卡槽内设有弹性的储胶罐,所述卡槽的侧壁设有沿所述充气通道的周向延伸的环形密封槽,所述储胶罐设有同所述密封槽连通的出胶嘴。

  5.根据权利要求4所述的光催化废水处理系统用紫外光源结构,其特征在于,所述密封槽位于所述卡槽的外侧壁,所述卡槽的内侧壁设有密封圈。

  6.根据权利要求4或5所述的光催化废水处理系统用紫外光源结构,其特征在于,充气通道处于开启状态时,所述储胶罐和堵头分布在卡槽沿堵头的移动方向的两端。

  7.根据权利要求1或2或3或4或5所述的光催化废水处理系统用紫外光源结构,其特征在于,所述浮室设有驱动所述插销插入到所述开启位插孔中的第二弹簧。

  8.根据权利要求1或2或3或4或5所述的光催化废水处理系统用紫外光源结构,其特征在于,所述泡壳的外表面包裹有防爆膜。

  说明书

  光催化废水处理系统用紫外光源结构

  技术领域

  本实用新型涉及工艺废水光催化处理系统,尤其涉及一种光催化废水处理系统用紫外光源结构。

  背景技术

  目前对难降解有机污水的处理主要有膜分离法、吸附法、光化学法、萃取法、生物炭法等。膜分离法、吸附法、萃取法主要是通过分离的方法从有机污水中隔离出有机物,这会带来二次污染。光化学法利用臭氧或者双氧水等通入有机污水,利用紫外光进行降解反应,而大量的臭氧或双氧水的使用提高了降解成本,而且过量的双氧水需要大量亚硫酸钠处理后方能排放,既造成了环境的二次污染,又增加了处理成本。生物炭法只能处理含有少量有机物的污水,对于含大量有机物的污水处理能力有限。

  光催化降解过程在紫外光照射下,光促使电子从价带激发到光催化剂的导带,剩下具有高氧化性能的光生空穴,一方面,光生空穴与被吸附的水分子及氢氧阴离子反应产生氢氧自由基,这个氢氧自由基能够降解不同的污染物。光催化降解过程需要氧气、水、光催化剂、光源,四者缺一不可。专利授权号为CN203999036U的专利文件中即公开了一种现有的光催化处理系统。光催化废水处理系统是通过汞灯等紫外光源来产生紫外线。

  现有的光催化处理系统中的光源存在以下不足:汞灯产生的热量不能够及时散失掉,不能够方便地将泡壳内部的汞蒸汽压力控制在需要的蒸汽压;泡壳爆裂时会散开而产生安全事故。

  实用新型内容

  本实用新型提供了一种散热效果好、内部气压达到设定值时能够自动断开的光催化废水处理系统用紫外光源结构,解决了现有的汞灯散热效果差、制作时控制蒸汽压不便的问题。

  以上技术问题是通过下列技术方案解决的:一种光催化废水处理系统用紫外光源结构,包括泡壳、密封腔和灯头,所述密封腔内设有电极和汞蒸汽,其特征在于,还包括陶瓷座,所述密封腔通过所述泡壳和陶瓷座通过密封环密封连接在一起而构成,所述电极通过所述陶瓷座固定在所述密封腔内,所述陶瓷座设有同所述密封腔连通的充气通道、设有开启位插孔的堵头、驱动堵头密封住所述充气通道的第一弹簧、插接在开启位插孔中的插销、浮室和依靠所述密封腔内的气体的压力作用而移动并驱动插销从开启位插孔中拔出的浮塞,所述浮塞密封滑动连接在所述浮室内,所述浮塞将所述浮室分割为密封室和同所述密封腔连通的开口腔,所述开口腔位于所述浮塞朝向所述插销一侧,所述灯头和陶瓷座之间设有散热器。使用时产生的热量经陶瓷座传递给散热器而散失掉,从而起到提高散热效果的作用。制作过程中当灯泡内的气体的气压达到设定值时,堵头能够自动封闭充气通道,充气时方便,内部气压值的准确性高。

  作为优选,所述堵头的移动方向同所述充气通道的延伸方向交叉。充气时的气压对堵头合拢时的干扰小,堵头能够更加及时快速地将充气通道隔断,隔断及时则密封腔内的气压的准确性高。气压准确则能够使得灯泡的散热效果更为符合设计要求。

  作为优选,所述充气通道设有沿充气通道周向延伸的供所述堵头插入的环形卡槽,所述卡槽通过侧壁同所述堵头密封连接。能够更为有效地防止堵头脱开,可靠性好。

  作为优选,所述卡槽内设有弹性的储胶罐,所述卡槽的侧壁设有沿所述充气通道的周向延伸的环形密封槽,所述储胶罐设有同所述密封槽连通的出胶嘴。当堵头合拢时,堵头会挤压储胶罐而使得胶流入到密封槽中,密封槽中的胶固化后将堵头同陶瓷座密封固接在一起。能够使得堵头更为可靠地将充气通道隔断。防止灯泡状态产生改变或收到振动时产生漏气现象,漏气则会影响灯泡的散热效果。

  作为优选,所述密封槽位于所述卡槽的外侧壁,所述卡槽的内侧壁设有密封圈。能够防止密封胶固化时产生的气体流入到充气腔内。如果固化时产生的气体进入密封腔则会影响汞蒸汽的纯度,汞蒸汽纯度下降则会优选产生的紫外线的波长。故该技术方案能够使得灯泡产生的紫外线的波长的一致性好。

  作为优选,充气通道处于开启状态时,所述储胶罐和堵头分布在卡槽沿堵头的移动方向的两端。能够保证胶不溢流到密封腔中而影响密封腔中汞蒸汽的纯度。

  作为优选,所述浮室设有驱动所述插销插入到所述开启位插孔中的第二弹簧。能够提高制作时的方便性。如果依靠自重插入则制作时必须使插销和浮塞位于开启位插孔的上方。

  作为优选,所述泡壳的外表面包裹有防爆膜。泡壳破裂时不会散开,安全性好。

  本实用新型具有下述优点:设置散热器,电极通过陶瓷座进行固定,电极放电时产生的热量能够传动给散热器散失掉,散热效果好;制作过程中能够方便地使密封腔内的蒸汽压为设定值。
