申请日2015.04.23
公开(公告)日2015.08.19
IPC分类号C02F9/02; B01D65/02; C02F1/44
摘要
本实用新型公开了一种用于污水处理的陶瓷膜集成装置系统，其包括污水料液储罐、通过管路连接所述污水料液储罐的循环槽、通过管路与循环槽相连通的过滤装置以及连接所述过滤装置的清液槽，所述过滤装置包括初滤器和陶瓷膜过滤器，所述初滤器的入口连接到循环槽，所述陶瓷膜过滤器出口连接到清液槽;所述陶瓷膜过滤器包括收集罐，所述收集罐上设有料液入口和料液出口，在所述收集罐内靠近料液出口处设有成球面分布的多孔陶瓷过滤膜，在所述收集罐内部靠近料液入口处设有料液喷洒器。本实用新型提供的一种废水处理装置系统简单，不需要调节槽、气浮池、生化反应器等多种处理装置，且污水处理量大，处理周期短，出水水质清澈稳定。
权利要求书

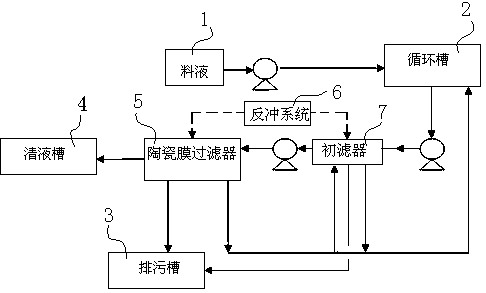

1.一种用于污水处理的陶瓷膜集成装置系统，包括污水料液储罐(1)、通过管路连接所述污水料液储罐(1)的循环槽(2)、通过管路与循环槽(2)相连通的过滤装置以及连接所述过滤装置的清液槽(4)，其特征在于，所述过滤装置包括初滤器(7)和陶瓷膜过滤器(5)，所述初滤器(7)的入口连接到循环槽(2)，所述陶瓷膜过滤器(5)出口连接到清液槽(4);所述陶瓷膜过滤器(5)包括收集罐(53)，所述收集罐(53)上设有料液入口(52)和料液出口(56)，在所述收集罐(53)内靠近料液出口(56)处设有成球面分布的多孔陶瓷过滤膜(54)，在所述收集罐(53)内部靠近料液入口(52)处设有料液喷洒器(55)。
2.如权利要求1所述陶瓷膜集成装置系统，其特征在于，该装置系统还包括连接所述初滤器(7)和陶瓷膜过滤器(5)并对初滤器(7)和陶瓷膜过滤器(5)中的滤膜进行冲洗的反冲系统(6)。
3.如权利要求1所述陶瓷膜集成装置系统，其特征在于，所述陶瓷膜过滤器(5)的滤膜为多孔氧化铝、氧化钛或氧化锆材料的无机管式陶瓷膜。
4.如权利要求1所述陶瓷膜集成装置系统，其特征在于，所述初滤器(7)的滤膜为滤网。
5.如权利要求1所述陶瓷膜集成装置系统，其特征在于，所述初滤器(7)通过管路分别连接到循环槽(2)和排污槽(3)。
6.如权利要求1所述陶瓷膜集成装置系统，其特征在于，所述陶瓷膜过滤器(5)通过管路连接初滤器(7)。
说明书
一种用于污水处理的陶瓷膜集成装置系统
技术领域
本实用新型涉及一种用于污水处理的陶瓷膜集成装置系统。
背景技术
目前用于生活污水的常用处理方法有化学沉淀,混凝沉淀—生物方法、膜生物反应器等，但这些方法以及该类方法所采用的处理装置系统均具有很多的局限性,如化学沉淀的处理出水通常不能满足排放要求;生物方法处理废水的装置系统需要用到调节槽、气浮池、生化反应器及过滤槽，处理废水过程装置复杂，处理周期长，条件要求苛刻，出水水质不稳定;超滤或MBR使用的是有机膜，渗透通量小，因而废水处理量很难扩大，并且有机膜的耐酸碱和生物腐蚀性能，机械强度等均逊于陶瓷膜。
发明内容
本实用新型的目的在于提供一种污水处理量大，处理污水周期短，出水水质清澈稳定的用于生活污水处理的陶瓷膜集成装置系统。
为实现上述目的，本实用新型的一种用于污水处理的陶瓷膜集成装置系统，包括污水料液储罐、通过管路连接所述污水料液储罐的循环槽、通过管路与循环槽相连通的过滤装置以及连接所述过滤装置的清液槽，所述过滤装置包括初滤器和陶瓷膜过滤器，所述初滤器的入口连接到循环槽，所述陶瓷膜过滤器出口连接到清液槽;所述陶瓷膜过滤器包括收集罐，所述收集罐上设有料液入口和料液出口，在所述收集罐内靠近料液出口处设有成球面分布的多孔陶瓷过滤膜，在所述收集罐内部靠近料液入口处设有料液喷洒器。
本实用新型所述的装置系统还包括连接所述初滤器和陶瓷膜过滤器并对初滤器和陶瓷膜过滤器中的滤膜进行冲洗的反冲系统。
所述陶瓷膜过滤器的滤膜为多孔氧化铝、氧化钛或氧化锆材料的无机管式陶瓷膜。
所述初滤器的滤膜为滤网。
所述初滤器通过管路分别连接到循环槽和排污槽。
所述陶瓷膜过滤器通过管路连接初滤器。
本实用新型提供的一种废水处理装置系统简单，不需要调节槽、气浮池、生化反应器等多种处理装置，且污水处理量大，处理周期短，出水水质清澈稳定。
