申请日2015.04.23
公开(公告)日2015.08.19
IPC分类号C02F9/08
摘要
本实用新型涉及污水处理设备技术领域，具体涉及一种多级过滤污水处理装置，它包括一设置有固定池盖的处理池，该处理池从左到右分隔成第一过滤池、第二过滤池、第三过滤池和第四存储池;所述第一过滤池顶面左侧设置有废水进口，该第一过滤池的左侧面上部从上往下依次设置有初级过滤分口和次级过滤分口;所述第一过滤池内左侧上部设置有第一斜向过滤网和第二斜向过滤网;所述第一斜向过滤网和第二斜向过滤网的一端分别与第一过滤池内的顶面相连，该所述第一斜向过滤网和第二斜向过滤网的另一端分别与初级过滤分口和次级过滤分口相连;它具有结构简单，操作方便，安装简单、成本低，污水处理效果好等优点。
权利要求书

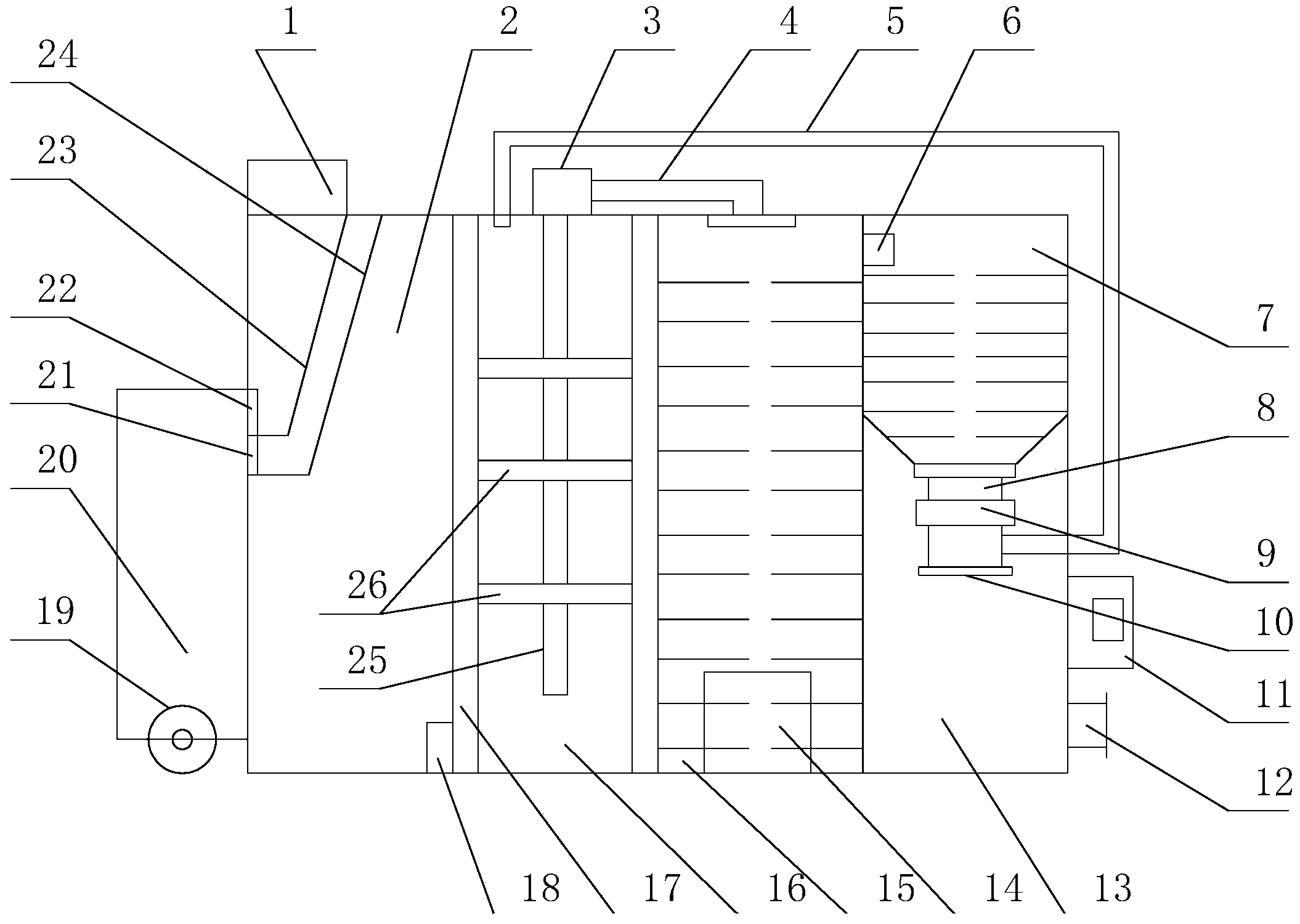

1.一种多级过滤污水处理装置，其特征在于：它包括一设置有固定池盖的 处理池，该处理池从左到右分隔成第一过滤池(2)、第二过滤池(16)、第三 过滤池(15)和第四存储池(13);所述第一过滤池(2)顶面左侧设置有废水 进口(1)，该第一过滤池(2)的左侧面上部从上往下依次设置有初级过滤分 口(22)和次级过滤分口(21);所述第一过滤池(2)内左侧上部设置有第一 斜向过滤网(23)和第二斜向过滤网(24);所述第一斜向过滤网(23)和第 二斜向过滤网(24)的一端分别与第一过滤池(2)内的顶面相连，该所述第一 斜向过滤网(23)和第二斜向过滤网(24)的另一端分别与初级过滤分口(22) 和次级过滤分口(21)相连;所述第一过滤池(2)的左侧面外设置一废料箱(20)， 该废料箱(20)的右侧面上部设置有两个废料进口A和废料进口B，该废料进 口A和废料进口B与初级过滤分口(22)和次级过滤分口(21)相连通;所述 第一过滤池(2)右侧内壁底部设置有出水口A(18);所述第二过滤池(16) 的内壁上设置有活性碳层(17)，该第二过滤池(16)内设置有若干相互平行 的横向活性碳过滤网(26);所述第二过滤池(16)顶部设置一水泵A(3)， 该水泵A(3)的进水总管(25)插设在第二过滤池(16)内，该水泵A(3)的 出水总管(4)与第三过滤池(15)相连通;所述第三过滤池(15)内底部设置 有臭氧发生器(14);所述第三过滤池(15)的内壁右侧上部设置一出水口B (6)，该出水口B(6)与设置在第四存储池(13)内上部的存水罐(7)相连 通;所述存水罐(7)的底面设置有存水罐出水管(8)，该存水罐出水管(8) 的管杆上设置有污水检测仪(9)，该存水罐出水管(8)的管口上设置有电磁 阀(10);所述第四存储池(13)右侧面底部设置有净水出口(12)。
2.根据权利要求1所述的一种多级过滤污水处理装置，其特征在于：所述 存水罐出水管(8)的管杆上，污水检测仪(9)的下方设置一回水管(5)，该 回水管(5)上设置有水泵B，该回水管(5)的出水端插设在第二过滤池(16) 内。
3.根据权利要求1所述的一种多级过滤污水处理装置，其特征在于：所述 第四存储池13右侧面下部设置有控制盒(11)，该控制盒(11)内设置PLC 控制器，该PLC控制器通过防水导线与臭氧发生器(14)、水泵A(3)、水泵 B、电磁阀(10)相连。
4.根据权利要求1所述的一种多级过滤污水处理装置，其特征在于：所述 第一斜向过滤网(23)的孔径为10mm-40mm。
5.根据权利要求1所述的一种多级过滤污水处理装置，其特征在于：所述 第二斜向过滤网(24)孔径为1mm-10mm。
说明书
一种多级过滤污水处理装置
【技术领域】
本实用新型涉及污水处理设备技术领域，具体涉及一种多级过滤污水处理 装置。
【背景技术】
随着社会发展，社会人口的不断膨胀增加，城市污水和工业污水成为当下 社会的一个难题。现在的城市里的污水，已不单单是生活类污水，由于城市内 的工厂没有完全清移完全，因而城市污水往往是复合型污水，紧紧采用较简单 的物理法进行污水处理，其效率和效果较差，达不到排放标准。
【实用新型内容】
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单， 设计合理、使用方便的一种多级过滤污水处理装置，它采用多级过滤网、活性 碳层以及臭氧发生器相结合的三级过滤，它具有结构简单，操作方便，安装简 单、成本低，污水处理效果好等优点。
本实用新型所述的一种多级过滤污水处理装置，它包括一设置有固定池盖 的处理池，该处理池从左到右分隔成第一过滤池、第二过滤池、第三过滤池和 第四存储池;所述第一过滤池顶面左侧设置有废水进口，该第一过滤池的左侧 面上部从上往下依次设置有初级过滤分口和次级过滤分口;所述第一过滤池内 左侧上部设置有第一斜向过滤网和第二斜向过滤网;所述第一斜向过滤网和第 二斜向过滤网的一端分别与第一过滤池内的顶面相连，该所述第一斜向过滤网 和第二斜向过滤网的另一端分别与初级过滤分口和次级过滤分口相连;所述第 一过滤池的左侧面外设置一废料箱，该废料箱的右侧面上部设置有两个废料进 口A和废料进口B，该废料进口A和废料进口B与初级过滤分口和次级过滤分 口相连通;所述第一过滤池右侧内壁底部设置有出水口A;所述第二过滤池的 内壁上设置有活性碳层，该第二过滤池内设置有若干相互平行的横向活性碳过 滤网;所述第二过滤池顶部设置一水泵A，该水泵A的进水总管插设在第二过 滤池内，该水泵A的出水总管与第三过滤池相连通;所述第三过滤池内底部设 置有臭氧发生器;所述第三过滤池的内壁右侧上部设置一出水口B，该出水口B 与设置在第四存储池内上部的存水罐相连通;所述存水罐的底面设置有存水罐 出水管，该存水罐出水管的管杆上设置有污水检测仪，该存水罐出水管的管口 上设置有电磁阀;所述第四存储池右侧面底部设置有净水出口。
进一步地，所述存水罐出水管的管杆上，污水检测仪的下方设置一回水管， 该回水管上设置有水泵B，该回水管的出水端插设在第二过滤池内。
进一步地，所述第四存储池右侧面下部设置有控制盒，该控制盒内设置PLC 控制器，该PLC控制器通过防水导线与臭氧发生器、水泵A、水泵B、电磁阀相 连。
进一步地，所述第一斜向过滤网的孔径为10mm-40mm。
进一步地，所述第二斜向过滤网孔径为1mm-10mm。
进一步地，所述废料箱底部设置有滚轮。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种多级过 滤污水处理装置，它采用多级过滤网、活性碳层以及臭氧发生器相结合的三级 过滤，它具有结构简单，操作方便，安装简单、成本低，污水处理效果好等优 点。
