申请日2015.04.23
公开(公告)日2015.08.19
IPC分类号C02F9/02
摘要
本实用新型公开了一种高效膜法过滤器污水处理系统，其包括污水料液储罐、通过管路连接所述污水料液储罐的循环槽、通过管路与循环槽相连通的过滤装置以及连接所述过滤装置的清液槽，过滤装置包括初滤器和陶瓷膜过滤器，所述初滤器的入口连接到循环槽，所述陶瓷膜过滤器出口连接到清液槽;所述陶瓷膜过滤器包括倒U型的收集罐，收集罐的U型腔体内设有球柱形多孔陶瓷过滤膜管，球柱形多孔陶瓷过滤膜管具有凸起部分和凹下部分连续交替的结构，球柱形多孔陶瓷过滤膜管的上部封口、下部连通料液入口和排污管。本实用新型提供的一种高效膜法过滤器污水处理系统简单，不需要调节槽、气浮池、生化反应器等多种处理装置，且污水处理量大，处理周期短，出水水质清澈稳定。
权利要求书

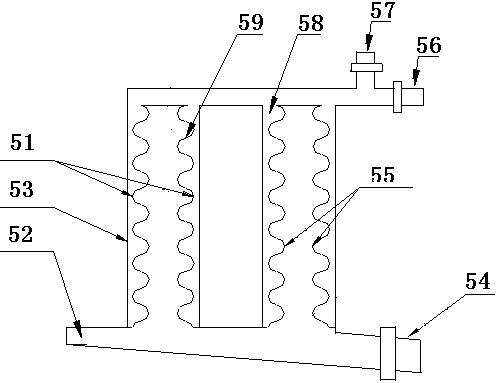

1.一种高效膜法过滤器污水处理系统，包括污水料液储罐(1)、通过管路连接所述污水料液储罐(1)的循环槽(2)、通过管路与循环槽(2)相连通的过滤装置以及连接所述过滤装置的清液槽(4)，其特征在于，所述过滤装置包括初滤器(7)和陶瓷膜过滤器(5)，所述初滤器(7)的入口连接到循环槽(2)，所述陶瓷膜过滤器(5)出口连接到清液槽(4);所述陶瓷膜过滤器(5)包括倒U型的收集罐(53)，所述收集罐(53)的U型腔体内设有球柱形多孔陶瓷过滤膜管(59)，所述球柱形多孔陶瓷过滤膜管(59)具有凸起部分(51)和凹下部分(55)连续交替的结构，所述球柱形多孔陶瓷过滤膜管(59)的上部封口、下部连通料液入口(52)和排污管(54)。
2.如权利要求1所述高效膜法过滤器污水处理系统，其特征在于，该装置系统还包括连接所述初滤器(7)和陶瓷膜过滤器(5)并对初滤器(7)和陶瓷膜过滤器(5)中的滤膜进行冲洗的反冲系统(6)。
3.如权利要求1所述高效膜法过滤器污水处理系统，其特征在于，从所述料液入口(52)到排污管(54)的料液管向下倾斜5-10°。
4.如权利要求1所述高效膜法过滤器污水处理系统，其特征在于，所述初滤器(7)的滤膜为滤网。
5.如权利要求1所述高效膜法过滤器污水处理系统，其特征在于，所述初滤器(7)通过管路分别连接到循环槽(2)和排污槽(3)。
6.如权利要求1所述高效膜法过滤器污水处理系统，其特征在于，所述陶瓷膜过滤器(5)通过管路连接初滤器(7)。
说明书
高效膜法过滤器污水处理系统
技术领域
本实用新型涉及一种高效膜法过滤器污水处理系统。
背景技术
目前用于生活污水的常用处理方法有化学沉淀,混凝沉淀—生物方法、膜生物反应器等，但这些方法以及该类方法所采用的处理装置系统均具有很多的局限性,如化学沉淀的处理出水通常不能满足排放要求;生物方法处理废水的装置系统需要用到调节槽、气浮池、生化反应器及过滤槽，处理废水过程装置复杂，处理周期长，条件要求苛刻，出水水质不稳定;超滤或MBR使用的是有机膜，渗透通量小，因而废水处理量很难扩大，并且有机膜的耐酸碱和生物腐蚀性能，机械强度等均逊于陶瓷膜。
发明内容
本实用新型的目的在于提供一种污水处理量大，处理污水周期短，出水水质清澈稳定的用于生活污水处理的高效膜法过滤器污水处理系统。
为实现上述目的，本实用新型的一种高效膜法过滤器污水处理系统，其包括污水料液储罐、通过管路连接所述污水料液储罐的循环槽、通过管路与循环槽相连通的过滤装置以及连接所述过滤装置的清液槽，所述过滤装置包括初滤器和陶瓷膜过滤器，所述初滤器的入口连接到循环槽，所述陶瓷膜过滤器出口连接到清液槽;所述陶瓷膜过滤器包括倒U型的收集罐，所述收集罐的U型腔体内设有球柱形多孔陶瓷过滤膜管，所述球柱形多孔陶瓷过滤膜管具有凸起部分和凹下部分连续交替的结构，所述球柱形多孔陶瓷过滤膜管的上部封口、下部连通料液入口和排污管。
本实用新型的装置还包括连接所述初滤器和陶瓷膜过滤器并对初滤器和陶瓷膜过滤器中的滤膜进行冲洗的反冲系统。
本实用新型的装置中，从所述料液入口到排污管的料液管向下倾斜5-10°。
本实用新型的装置中，所述初滤器的滤膜为滤网。
本实用新型的装置中，所述初滤器通过管路分别连接到循环槽和排污槽。
本实用新型的装置中，所述陶瓷膜过滤器通过管路连接初滤器。
本实用新型提供的一种高效膜法过滤器污水处理系统系统简单，不需要调节槽、气浮池、生化反应器等多种处理装置，且污水处理量大，处理周期短，出水水质清澈稳定。
