申请日2015.04.23
公开(公告)日2015.07.29
IPC分类号C02F9/10
摘要

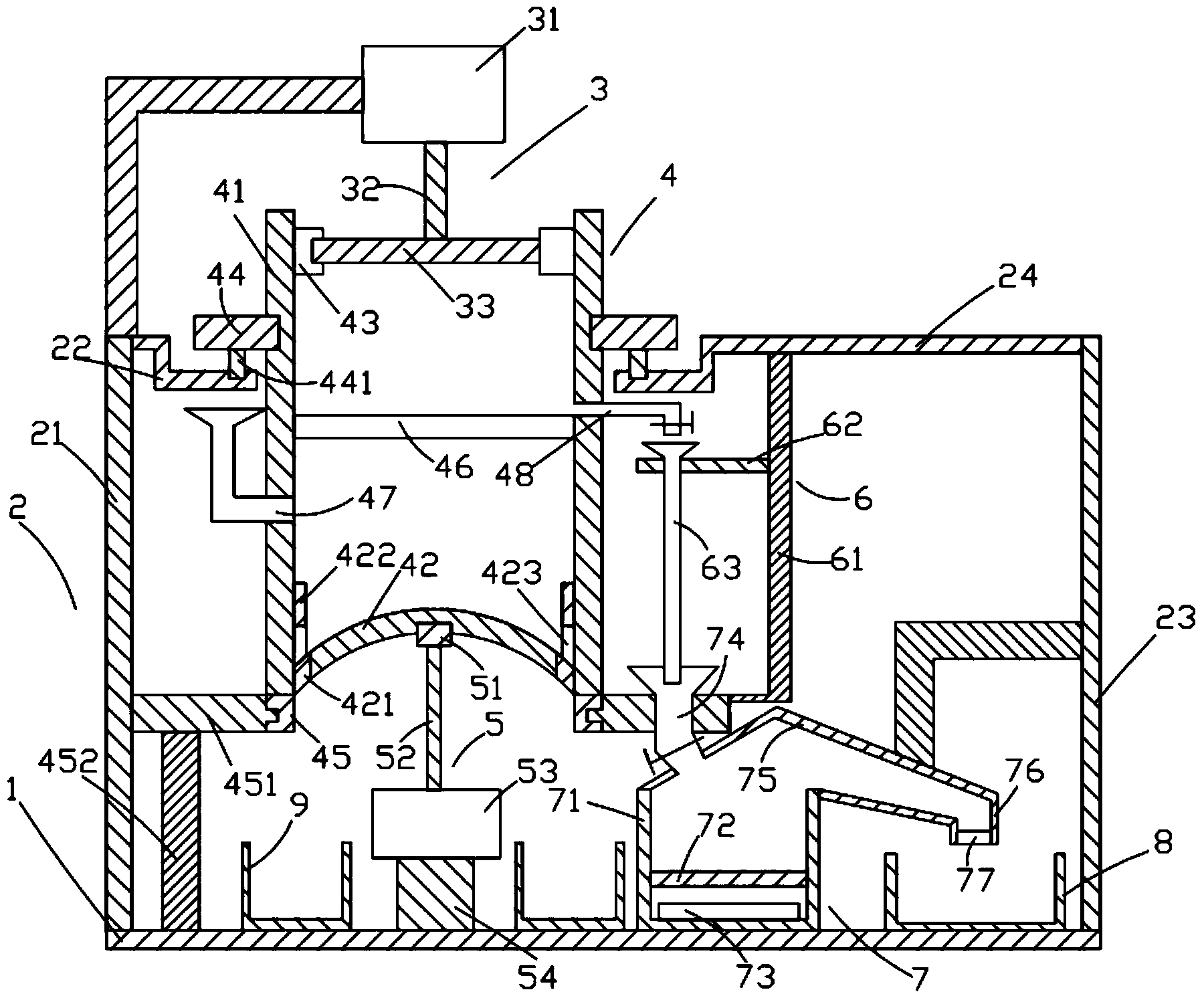

一种污水污泥分离机,包括底座、支架装置、转动装置、框体装置、气缸装置、回收装置、加热装置、污水回收箱及污泥回收箱，支架装置包括第一支撑柱、第一支撑杆、第二支撑柱及第二支撑杆，转动装置包括电机、第一支架、第一转轴及转动杆，框体装置包括框体、下壁、凸块、滚轮、支撑环、过滤网、进料管及出水管，气缸装置包括支撑块、气缸、顶靠杆及圆柱体部，回收装置包括L型杆、水平杆及传输管，加热装置包括加热框、导热板、加热棒、盖体、进水管、出口、过滤块及第二支架，下壁呈向上凸的半球体，下壁的侧面上设有封闭环，所述封闭环的内表面与所述下壁的侧面固定连接。本发明能够对污泥污水进行有效的分离，分离效率高且分离效果好。
权利要求书
1.一种污水污泥分离机,其特征在于：所述污水污泥分离机包括底座、 位于所述底座上方的支架装置、位于所述支架装置上方的转动装置、 位于所述转动装置下方的框体装置、位于所述框体装置下方的气缸装 置、位于所述框体装置右侧的回收装置、位于所述回收装置下方的加 热装置、位于所述加热装置右侧的污水回收箱及位于所述加热装置左 侧的污泥回收箱，所述支架装置包括第一支撑柱、位于所述第一支撑 柱右侧的第一支撑杆、第二支撑柱及位于所述第二支撑柱左侧的第二 支撑杆，所述转动装置包括电机、位于所述电机左侧的第一支架、位 于所述电机下方的第一转轴及位于所述第一转轴下方的转动杆，所述 框体装置包括框体、位于所述框体内部的下壁、位于所述框体内部的 凸块、位于所述框体外部的滚轮、位于所述框体下方的支撑环、位于 所述框体内部的过滤网、位于所述框体左侧的进料管及位于所述框体 右侧的出水管，所述气缸装置包括支撑块、位于所述支撑块上方的气 缸、位于所述气缸上方的顶靠杆及位于所述顶靠杆上方的圆柱体部， 所述回收装置包括L型杆、位于所述L型杆左侧的水平杆及设置于所 述水平杆上的传输管，所述加热装置包括加热框、位于所述加热框内 部的导热板、位于所述导热板下方的加热棒、位于所述加热框上方的 盖体、位于所述盖体上方的进水管、位于所述盖体下方的出口、位于 所述出口中的过滤块及位于所述盖体上方的第二支架，所述下壁呈向 上凸的半球体，所述下壁的侧面上设有封闭环，所述封闭环呈圆环状， 所述封闭环的内表面与所述下壁的侧面固定连接，所述封闭环的外表 面与所述框体的内表面紧密接触，所述封闭环上设有定位环，所述定 位环呈圆环状，所述定位环的下表面与所述封闭环的上表面固定连 接，所述定位环上设有贯穿其左右表面的通孔，所述定位环的外表面 与所述框体的内表面紧密接触，所述下壁的下表面上设有第一凹槽， 所述框体的侧面上设有环形槽，所述滚轮呈圆柱体，所述滚轮部分收 容于所述环形槽，所述滚轮的下方设有第二转轴，所述第二转轴呈圆 柱体，所述第二转轴竖直放置，所述第二转轴的上端与所述滚轮轴转 连接，所述第二转轴的下端与所述第一支撑杆的上表面固定连接，所 述支撑环的外侧设有水平板，所述水平板呈长方体，所述水平板的左 表面与所述第一支撑柱的右表面固定连接，所述水平板上设有一透 孔，所述透孔的表面上设有凸环，所述凸环收容于所述第二凹槽中且 与所述支撑环滑动连。
2.如权利要求1所述的污水污泥分离机，其特征在于：所述转动杆呈 长方体，所述转动杆水平放置，所述第一转轴的下表面与所述转动杆 的上表面固定连接，所述凸块的一侧面与所述框体的内表面固定连 接，所述转动杆的一端顶靠在所述凸块的一表面上。
3.如权利要求2所述的污水污泥分离机，其特征在于：所述水平板下 设有第三支撑柱，所述第三支撑柱呈长方体，所述第三支撑柱竖直放 置，所述第三支撑柱的下表面与所述底座的上表面固定连接，所述第 三支撑柱的上表面与所述水平板的下表面固定连接。
4.如权利要求3所述的污水污泥分离机，其特征在于：所述进料管位 于所述过滤网的下方，所述出水管位于所述过滤网的上方。
5.如权利要求4所述的污水污泥分离机，其特征在于：所述圆柱体部 呈圆柱体，所述圆柱体部与所述顶靠杆的上端轴转连接，所述圆柱体 部收容于所述第一凹槽中。
6.如权利要求5所述的污水污泥分离机，其特征在于：所述L型杆的 一端与所述第二支撑杆的下表面固定连接，所述L型杆的另一端与所 述水平板的右表面固定连接。
7.如权利要求6所述的污水污泥分离机，其特征在于：所述进水管贯 穿所述水平板的上下表面且与所述水平板固定连接，所述进水管上设 有第二进水斗，所述进水管的下端穿过所述盖体的上表面且与所述盖 体的下方空间相通。
8.如权利要求7所述的污水污泥分离机，其特征在于：所述出口呈空 心的圆柱体状，所述过滤块呈圆柱体状，所述过滤块的侧面与所述出 口的内表面固定连接。
9.如权利要求8所述的污水污泥分离机，其特征在于：所述过滤网呈 圆柱体，所述过滤网水平放置，所述过滤网的侧面与所述框体的内表 面固定连接。
10.如权利要求9所述的污水污泥分离机，其特征在于：所述污水回 收箱呈长方体，所述污水回收箱的上表面向下凹陷形成第一收容槽, 所述污泥回收箱呈圆环状,所述污泥回收箱的上表面向下凹陷形成 第二凹槽。
说明书
一种污水污泥分离机
技术领域
本发明涉及环保技术领域，尤其是涉及一种污水污泥分离机。
背景技术
目前，工业、城市环保污泥污水的专用处理设备一般都结构复杂、购买费用多，处理设备也必然会带来一定的能源消耗，这样给规模较小的企业带来了相当大的资金压力，环保部门或工业企业，即使有污泥污水的处理计划，也往往由于资金不足望而却步，降低了污泥污水的处理率，对周边环境造成了巨大的环境污染。。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的污水污泥分离机。
为达到本发明之目的，采用如下技术方案：
一种污水污泥分离机,所述污水污泥分离机包括底座、位于所述底座上方的支架装置、位于所述支架装置上方的转动装置、位于所述转动装置下方的框体装置、位于所述框体装置下方的气缸装置、位于所述框体装置右侧的回收装置、位于所述回收装置下方的加热装置、位于所述加热装置右侧的污水回收箱及位于所述加热装置左侧的污泥 回收箱，所述支架装置包括第一支撑柱、位于所述第一支撑柱右侧的第一支撑杆、第二支撑柱及位于所述第二支撑柱左侧的第二支撑杆，所述转动装置包括电机、位于所述电机左侧的第一支架、位于所述电机下方的第一转轴及位于所述第一转轴下方的转动杆，所述框体装置包括框体、位于所述框体内部的下壁、位于所述框体内部的凸块、位于所述框体外部的滚轮、位于所述框体下方的支撑环、位于所述框体内部的过滤网、位于所述框体左侧的进料管及位于所述框体右侧的出水管，所述气缸装置包括支撑块、位于所述支撑块上方的气缸、位于所述气缸上方的顶靠杆及位于所述顶靠杆上方的圆柱体部，所述回收装置包括L型杆、位于所述L型杆左侧的水平杆及设置于所述水平杆上的传输管，所述加热装置包括加热框、位于所述加热框内部的导热板、位于所述导热板下方的加热棒、位于所述加热框上方的盖体、位于所述盖体上方的进水管、位于所述盖体下方的出口、位于所述出口中的过滤块及位于所述盖体上方的第二支架，所述下壁呈向上凸的半球体，所述下壁的侧面上设有封闭环，所述封闭环呈圆环状，所述封闭环的内表面与所述下壁的侧面固定连接，所述封闭环的外表面与所述框体的内表面紧密接触，所述封闭环上设有定位环，所述定位环呈圆环状，所述定位环的下表面与所述封闭环的上表面固定连接，所述定位环上设有贯穿其左右表面的通孔，所述定位环的外表面与所述框体的内表面紧密接触，所述下壁的下表面上设有第一凹槽，所述框体的侧面上设有环形槽，所述滚轮呈圆柱体，所述滚轮部分收容于所述环形槽，所述滚轮的下方设有第二转轴，所述第二转轴呈圆柱体，所 述第二转轴竖直放置，所述第二转轴的上端与所述滚轮轴转连接，所述第二转轴的下端与所述第一支撑杆的上表面固定连接，所述支撑环的外侧设有水平板，所述水平板呈长方体，所述水平板的左表面与所述第一支撑柱的右表面固定连接，所述水平板上设有一透孔，所述透孔的表面上设有凸环，所述凸环收容于所述第二凹槽中且与所述支撑环滑动连。
所述转动杆呈长方体，所述转动杆水平放置，所述第一转轴的下表面与所述转动杆的上表面固定连接，所述凸块的一侧面与所述框体的内表面固定连接，所述转动杆的一端顶靠在所述凸块的一表面上。
所述水平板下设有第三支撑柱，所述第三支撑柱呈长方体，所述第三支撑柱竖直放置，所述第三支撑柱的下表面与所述底座的上表面固定连接，所述第三支撑柱的上表面与所述水平板的下表面固定连接。
所述进料管位于所述过滤网的下方，所述出水管位于所述过滤网的上方。
所述圆柱体部呈圆柱体，所述圆柱体部与所述顶靠杆的上端轴转连接，所述圆柱体部收容于所述第一凹槽中。
所述L型杆的一端与所述第二支撑杆的下表面固定连接，所述L型杆的另一端与所述水平板的右表面固定连接。
所述进水管贯穿所述水平板的上下表面且与所述水平板固定连接，所述进水管上设有第二进水斗，所述进水管的下端穿过所述盖体的上表面且与所述盖体的下方空间相通。
所述出口呈空心的圆柱体状，所述过滤块呈圆柱体状，所述过滤块的侧面与所述出口的内表面固定连接。
所述过滤网呈圆柱体，所述过滤网水平放置，所述过滤网的侧面与所述框体的内表面固定连接。
所述污水回收箱呈长方体，所述污水回收箱的上表面向下凹陷形成第一收容槽,所述污泥回收箱呈圆环状,所述污泥回收箱的上表面向下凹陷形成第二凹槽。
与现有技术相比，本发明具有如下有益效果：本发明污水污泥分离机结构简单，使用方便，能够对污泥污水进行有效的分离，分离效率高且分离效果好，并且能够自动的进行回收，降低了人工成本，提高了工作效率，节约了企业生产成本。
