申请日2015.04.23
公开(公告)日2015.08.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种船舶污水处理系统，所述船舶污水处理系统包括本体，本体内设有曝气室、沉淀室和膜室，曝气室通过污水出口与沉淀室相连通，沉淀室通过出水口与膜室相连通，曝气室的上部设有污水进口，下部设有曝气器，中部设有能够容纳组合生物填料的容纳盒，沉淀室包括漏斗形的上沉淀区和倒漏斗形的下沉淀区，上沉淀区的上部开有通气口，膜室内设有液位检测器，液位检测器与控制机构相连接，控制机构与液位报警器相连接，膜室的底端设有膜生物反应器，膜室的上端侧部上开有应急溢流口，曝气室通过曝气管与膜室相连通，膜室底连接有返送污水管，曝气室的中部设有半隔断式隔板。本实用新型结构简单，设计合理，使用方便，污水处理效果好。
权利要求书

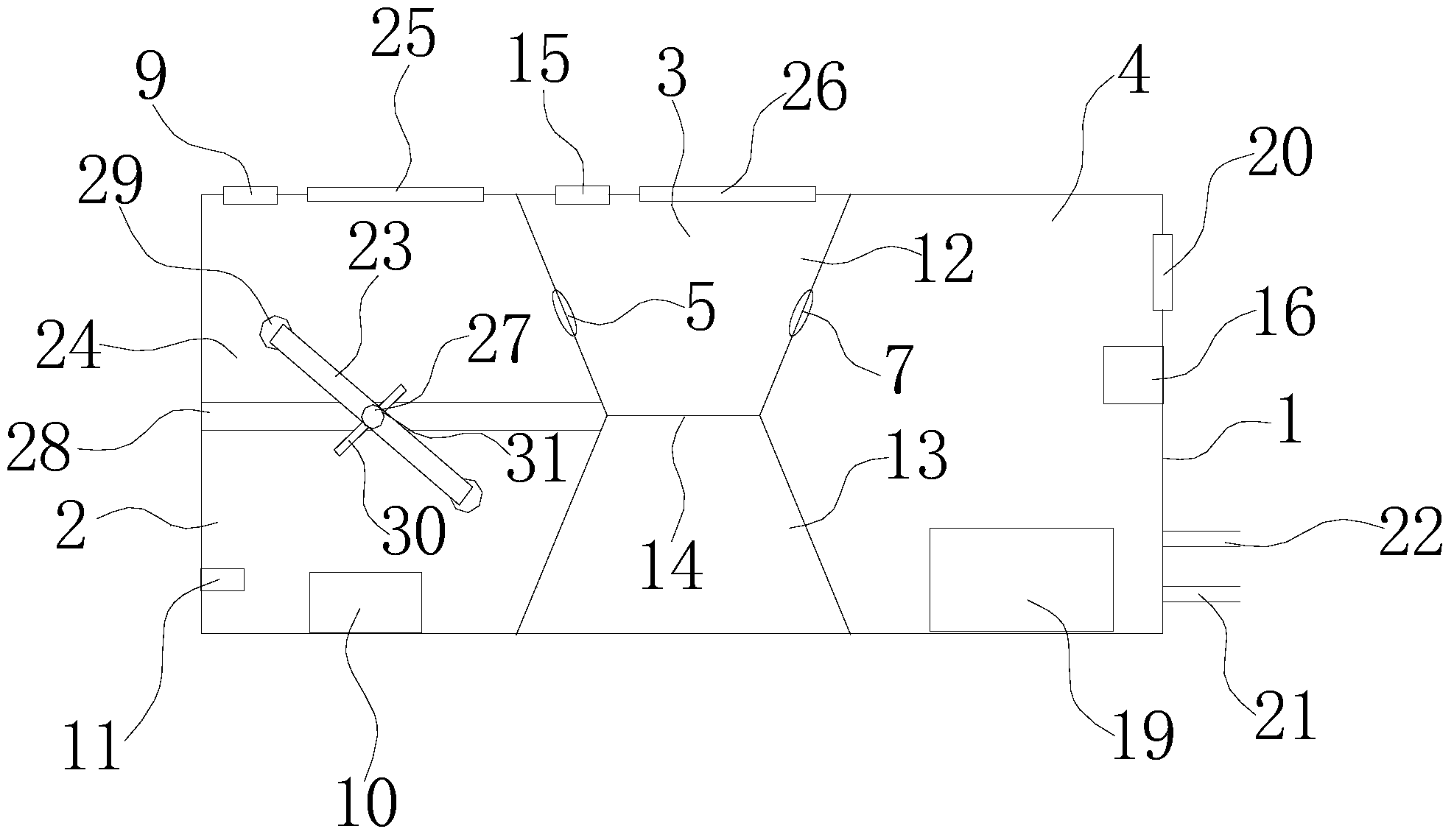

1.一种船舶污水处理系统，包括本体(1)，所述的本体(1)内设有曝气室 (2)、沉淀室(3)和膜室(4)，其特征在于，所述的曝气室(2)通过污水出 口(5)与沉淀室(3)相连通，所述的沉淀室(3)通过出水口(7)与膜室(4) 相连通，所述的曝气室(2)的上部设有污水进口(9)，下部设有曝气器(10)， 中部设有能够容纳组合生物填料的容纳盒(11)，所述的沉淀室(3)包括漏斗 形的上沉淀区(12)和倒漏斗形的下沉淀区(13)，所述的上沉淀区(12)的下 端和下沉淀区(13)的上端相接且上沉淀区(12)和下沉淀区(13)之间通过 连通口(14)相连通，所述的上沉淀区的上部开有通气口(15)，所述的膜室(4) 内设有液位检测器(16)，所述的液位检测器(16)与控制机构(17)相连接， 所述的控制机构(17)与液位报警器(18)相连接，液位检测器(16)与液位 报警器(18)相连接，所述的膜室(4)的底端设有膜生物反应器(19)，膜室 (4)的上端侧部上开有应急溢流口(20)，所述的曝气室(2)通过曝气管(21) 与膜室(4)相连通，所述的膜室(4)底连接有返送污水管(22)，所述的曝气 室(2)的中部设有与曝气室(2)侧壁滑动连接的半隔断式隔板(23)，所述的 半隔断式隔板(23)和曝气室(2)的另一侧壁之间形成流动口(24);
所述液位检测器(16)包括第一检测单元、第二检测单元和差计算单元， 所述第一检测单元具有在膜室(4)以垂直方向延伸并且与地电极对置的第一电 极，并且检测第一电极与地电极之间的第一静电电容;所述第二检测单元具有 在所述膜室(4)内以垂直方向延伸并且与地电极对称设置的第二电极，并且检 测第二电极与地电极之间的第二静电电容。
2.根据权利要求1所述的船舶污水处理系统，其特征在于，所述的曝气室 (2)的上端设有能够观察曝气室(2)内部的第一观察口(25)，所述的沉淀室 (3)的上端设有能够观察沉淀室(3)内部的第二观察口(26)。
3.根据权利要求2所述的船舶污水处理系统，其特征在于，所述的半隔断 式隔板(23)和曝气室(2)侧壁之间设有能够使二者相对固定的锁定结构。
4.根据权利要求3所述的船舶污水处理系统，其特征在于，所述的半隔断 式隔板(23)的中部穿设有滑动杆(27)，所述的曝气室(2)侧壁上设有与滑 动杆(27)相适应的横向滑动槽(28)，所述的滑动杆(27)插于横向滑动槽(28) 中且可沿着横向滑动槽(28)横向滑动。
5.根据权利要求4所述的船舶污水处理系统，其特征在于，所述的半隔断 式隔板(23)的端部两侧设有可以滑动杆(27)为圆心周向滑动的滑动块(29)。
6.根据权利要求5所述的船舶污水处理系统，其特征在于，所述的锁定结 构包括调节螺杆(30)，所述的滑动杆(27)端部开有与调节螺杆(30)相配合 的螺纹孔(31)，且当调节螺杆(30)紧靠于的曝气室(2)的另一侧壁时半隔 断式隔板(23)相对于曝气室(2)固定。
说明书
一种船舶污水处理系统
技术领域
本实用新型属于污水处理系统技术领域，尤其是涉及一种船舶污水处理系 统。
背景技术
随着人口的急剧增长及工业发展,海洋环境受到了极大的破坏。为了保护 有限的海洋资源,世界各国正积极采取措施防止和减少船舶对海洋造成的污染。 船舶污水处理系统能对船舶航运过程中产生的污水进行处理，采用的工艺主要 有生化法、物化法、电化学法等，而现有技术中的船舶污水处理系统处理污水 的效果不够好，成本高，整体设计还不够合理，实用性差。
为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解 决方案。例如，中国专利文献公开了一种船舶上生活污水处理装置[申请号： CN201120544858.6]，由污水收集柜、曝气池，沉淀室，消毒室和泵构成，其特 征在于：所述的污水收集柜与消毒柜之间设有SBR反应柜;所述的SBR反应柜 用于曝气池内的曝气风机;所述的SBR反应柜被上位PC机所控制。
上述方案虽然在一定程度上解决了现有技术的不足，但是污水的处理效果 仍然较差，整体设计还不够合理，实用性差。
目前，缺乏一种污水处理效果好的船舶污水处理系统。
实用新型内容
本实用新型的目的是针对上述问题，提供了一种污水处理效果好的船舶污 水处理系统。
为达到上述目的，本实用新型采用了下列技术方案：本实用新型提供的一 种船舶污水处理系统，包括本体，所述的本体内设有曝气室、沉淀室和膜室， 所述的曝气室通过污水出口与沉淀室相连通，所述的沉淀室通过出水口与膜室 相连通，所述的曝气室的上部设有污水进口，下部设有曝气器，中部设有能够 容纳组合生物填料的容纳盒，所述的沉淀室包括漏斗形的上沉淀区和倒漏斗形 的下沉淀区，所述的上沉淀区的下端和下沉淀区的上端相接且上沉淀区和下沉 淀区之间通过连通口相连通，所述的上沉淀区的上部开有通气口，所述的膜室 内设有液位检测器，所述的液位检测器与控制机构相连接，所述的控制机构与 液位报警器相连接，液位检测器与液位报警器相连接，所述的膜室的底端设有 膜生物反应器，膜室的上端侧部上开有应急溢流口，所述的曝气室通过曝气管 与膜室相连通，所述的膜室底连接有返送污水管，所述的曝气室的中部设有与 曝气室侧壁滑动连接的半隔断式隔板，所述的半隔断式隔板和曝气室的另一侧 壁之间形成流动口;
所述液位检测器包括第一检测单元、第二检测单元和差计算单元，所述第 一检测单元具有在膜室以垂直方向延伸并且与地电极对置的第一电极，并且检 测第一电极与地电极之间的第一静电电容;所述第二检测单元具有在所述膜室 内以垂直方向延伸并且与地电极对称设置的第二电极，并且检测第二电极与地 电极之间的第二静电电容。
通过曝气器向曝气室中通入空气，不仅能够加速空气中氧向液体中转移， 还能够防止曝气室内悬浮体下沉，加强池内有机物与微生物充分接触，利于对 污水中有机物的氧化分解，从而提高污水的处理效果;半隔断式隔板使得污水 在曝气的同时，形成推流式运动轨迹，使污水在曝气室内更加充分和均匀地进 行生物氧化反应，即在同样的停留时间获得更高的生化反应效率，从而提高污 水的处理效率;上沉淀区漏斗形，利于污泥的沉淀，使上清液更加清澈，可以 有效降低化学需氧量、五日生化需氧量和总悬浮固体值，下沉淀区倒漏斗形， 没有任何的死角，如此将不会产生沉淀污泥硝化反应的上浮现象;液位检测器 能够检测膜室中的水位，且当水位超过设定值时液位报警器响起，能够及时提 醒用户，此外，过多的污水可从应急溢流口流出，整体设计合理，结构简单， 实用性强。
进一步地，所述的曝气室的上端设有能够观察曝气室内部的第一观察口， 所述的沉淀室的上端设有能够观察沉淀室内部的第二观察口。第一观察口和第 二观察口利于对污水处理情况进行观察。
进一步地，所述的半隔断式隔板和曝气室侧壁之间设有能够使二者相对固 定的锁定结构。将半隔断式隔板调整到合适的位置后通过锁定结构与曝气室相 锁定，结构稳固。
更进一步地，所述的半隔断式隔板的中部穿设有滑动杆，所述的曝气室侧 壁上设有与滑动杆相适应的横向滑动槽，所述的滑动杆插于横向滑动槽中且可 沿着横向滑动槽横向滑动。半隔断式隔板可横向移动，方便调节流动口的大小。
进一步地，所述的半隔断式隔板的端部两侧设有可以滑动杆为圆心周向滑 动的滑动块。半隔断式隔板可周向转动，利于对水流方向进行引导。
进一步地，所述的锁定结构包括调节螺杆，所述的滑动杆端部开有与调节 螺杆相配合的螺纹孔，且当调节螺杆紧靠于的曝气室的另一侧壁时半隔断式隔 板相对于曝气室固定。操作简单，使用方便。
本实用新型结构简单，设计合理，使用方便，污水处理效果好。与现有的 技术相比，本实用新型的优点在于：
(1)通过曝气器向曝气室中通入空气，不仅能够加速空气中氧向液体中转 移，还能够防止曝气室内悬浮体下沉，加强池内有机物与微生物充分接触，利 于对污水中有机物的氧化分解，从而提高污水的处理效果。
(2)半隔断式隔板使得污水在曝气的同时，形成推流式运动轨迹，使污水 在曝气室内更加充分和均匀地进行生物氧化反应，即在同样的停留时间获得更 高的生化反应效率，从而提高污水的处理效率。
(3)上沉淀区漏斗形，利于污泥的沉淀，使上清液更加清澈，可以有效降 低化学需氧量、五日生化需氧量和总悬浮固体值，下沉淀区倒漏斗形，没有任 何的死角，如此将不会产生沉淀污泥硝化反应的上浮现象。
(4)液位检测器能够检测膜室中的水位，且当水位超过设定值时液位报警 器响起，能够及时提醒用户，此外，过多的污水可从应急溢流口流出，整体设 计合理，结构简单，实用性强。
(5)第一观察口和第二观察口利于对污水处理情况进行观察。
(6)半隔断式隔板可横向移动，方便调节流动口的大小，半隔断式隔板可 周向转动，利于对水流方向进行引导，将半隔断式隔板调整到合适的位置后通 过锁定结构与曝气室相锁定，结构稳固。
