申请日2015.04.23
公开(公告)日2015.08.26
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理设备领域，提供了一种集成化A2O-MBR污水处理设备，包括过滤格栅以及A-A2/O生物池、MBR生物膜池、设置有出水口的消毒池;过滤格栅设置于A-A2/O生物池的上方;A-A2/O生物池包括依次连通的污泥反硝化池、厌氧池、缺氧池和好氧池，好氧池与MBR生物膜池相通;MBR生物膜池内设置有MBR膜以及曝气装置;MBR生物膜池内壁上设置有温度监控器;MBR生物膜池与污泥反硝化池之间设置有污泥回流管，污泥回流管上设置有回流泵;设置有控制器，控制器与温度监控器相连。本实用新型设备紧凑，体积小，占地面积小，可采用地埋式结构也可以地面放置;有机污染物去除率高，水质稳定;操作简单，施工方便，无需特殊维护;处理水质好，达到排放标准要求。
权利要求书

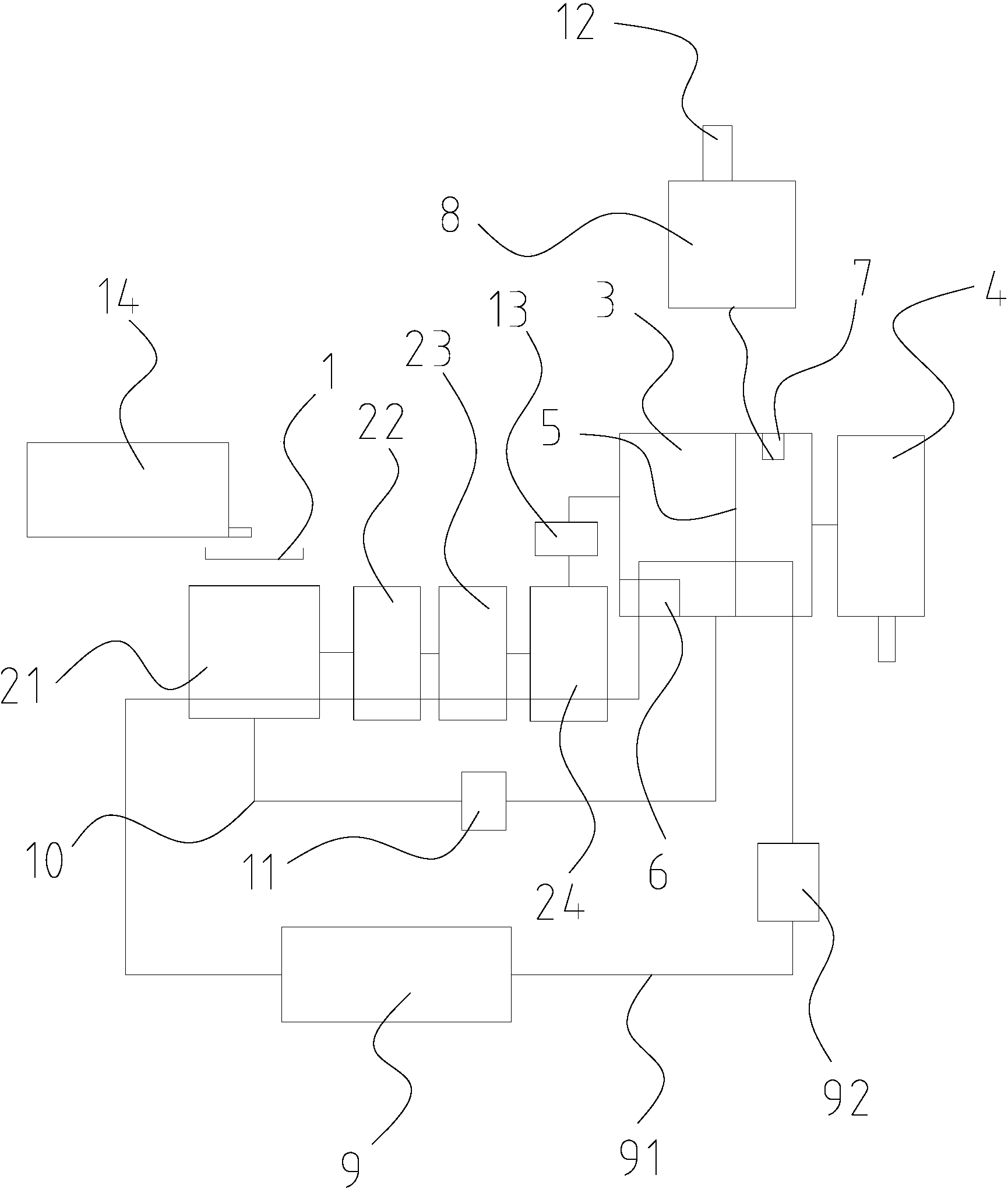

1.集成化A2O-MBR污水处理设备，其特征在于：包括过滤格栅(1)以及依次由管路连 通的A-A2/O生物池、MBR生物膜池(3)、设置有出水口的消毒池(4);
所述过滤格栅(1)设置于A-A2/O生物池的上方;
所述A-A2/O生物池包括依次连通的污泥反硝化池(21)、厌氧池(22)、缺氧池(23)和 好氧池(24)，所述好氧池(24)与MBR生物膜池(3)相通;
所述MBR生物膜池(3)内设置有MBR膜(5)以及曝气装置(6);所述MBR生物膜池(3) 内壁上设置有温度监控器(7);
所述MBR生物膜池(3)与污泥反硝化池(21)之间设置有污泥回流管(10)，所述污泥 回流管(10)上设置有回流泵(11);
设置有控制器(8)，所述控制器(8)与温度监控器(7)相连。
2.如权利要求1所述的集成化A2O-MBR污水处理设备，其特征在于：设置有加热器(9)、 导热管(91)与热循环泵(92)，所述导热管(91)与加热器(9)相连且延伸至A-A2/O生物 池与MBR生物膜池(3)内部，所述热循环泵(92)安装于导热管(91)上。
3.如权利要求1所述的集成化A2O-MBR污水处理设备，其特征在于：所述过滤格栅(1) 相邻两栅条间的间隙为1～3mm。
4.如权利要求1所述的集成化A2O-MBR污水处理设备，其特征在于：设置有报警装置 (12)，所述报警装置(12)与控制器(8)相连。
5.如权利要求1所述的集成化A2O-MBR污水处理设备，其特征在于：所述A-A2/O生物 池与MBR生物膜池(3)之间的连接管道上设置有提升泵(13)。
6.如权利要求1所述的集成化A2O-MBR污水处理设备，其特征在于：设置有调节池(14)， 所述调节池(14)设置有出水口，所述出水口位于过滤格栅(1)的上方。
说明书
集成化A2O-MBR污水处理设备
技术领域
本实用新型涉及污水处理设备领域，尤其是一种集成化A2O-MBR污水处理设备。
背景技术
我国面临着严重的水资源短缺和水环境污染问题。日益严重的水量型和水质型缺水不仅 严重困扰着人民的生活，也成为影响和制约我国经济可持续发展的主要因素之一。目前我国 的污水处理率离我们的目标还相差甚远，在大力建设城市生活污水集中处理厂的同时，对城 市排水管网不能或难以到达的居民区、旅游景点等地区排放的污水的处理也不可忽视。
目前主要采用A2O、氧化沟或其变种工艺进行污水处理，这种方式效率低，处理能力较 弱。
实用新型内容
本实用新型提供了一种集成化A2O-MBR污水处理设备，以解决上述问题。
本实用新型解决其技术问题所采用的技术方案是：集成化A2O-MBR污水处理设备，包括 过滤格栅以及依次由管路连通的A-A2/O生物池、MBR生物膜池、以及设置有出水口的消毒池;
所述过滤格栅设置于A-A2/O生物池的上方;
所述A-A2/O生物池包括依次连通的污泥反硝化池、厌氧池、缺氧池和好氧池，所述好氧 池与MBR生物膜池相通;
所述MBR生物膜池内设置有MBR膜以及曝气装置;所述MBR生物膜池内壁上设置有温度 监控器;
所述MBR生物膜池与污泥反硝化池之间设置有污泥回流管，所述污泥回流管上设置有回 流泵;
设置有控制器，所述控制器与温度监控器相连。
进一步地，设置有加热器、导热管与热循环泵，所述导热管与加热器相连且延伸至A-A2/O 生物池与MBR生物膜池内部，所述热循环泵安装于导热管上。
进一步地，所述过滤格栅相邻两栅条间的间隙为1～3mm。
进一步地，设置有报警装置，所述报警装置与控制器相连。
进一步地，所述A-A2/O生物池与MBR生物膜池之间的连接管道上设置有提升泵。
进一步地，设置有调节池，所述调节池设置有出水口，所述出水口位于过滤格栅的上方。
本实用新型的有益效果是：过滤格栅用来拦截污水中的大块漂浮物,以保证后续处理构筑 物的正常运行及有效减轻处理负荷,为系统的长期正常运行提供保证。污水经过滤格栅进入 A-A2/O生物池进行初步脱氮除磷，然后进入MBR生物膜池，将活性污泥中微生物以及硝化菌 群、磷细菌等降解，并吸附水中含碳、氨氮、磷有机污染物质，以达到净化水质的目的;最 后再由消毒池清除残余细菌、病毒，得到的清水可以回收再利用或者达标排放。本实用新型 设备紧凑，体积小，占地面积小，可采用地埋式结构也可以地面放置，可移动，便于绿化且 无蚊蝇滋生;有机污染物去除率高，出水水质稳定;操作简单，施工方便，无需特殊维护， 设备自我保护性好;处理水质好，达到排放标准要求。
