申请日2015.05.04
公开(公告)日2015.06.24
IPC分类号B01D36/04; B01D36/02
摘要
本实用新型公开了一种高效污水催化装置，包括壳体、第一过滤组件和第二过滤组件，所述壳体上部设有端盖，端盖上设有进水管、反冲出水管和排油口;所述进水管的下方设有第一过滤组件，第一过滤组件包括布水板和设置在布水板下方的聚结板;所述第一过滤组件下方设有与壳体活动连接的过滤网，过滤网下方设有第二过滤组件，第二过滤组件包括管式陶瓷膜，管式陶瓷膜的上下两端均设有封头，管式陶瓷膜内设有多个孔道，孔道内设有螺旋式湍流促进器;本实用新型能够有效去除污水中的浮油和固体颗粒，保护陶瓷膜不受损害，湍流促进器能提高膜面剪切速度，带走膜表面沉积颗粒，提高膜通量，进而提高过滤效率和品质，降低维护费用。
权利要求书

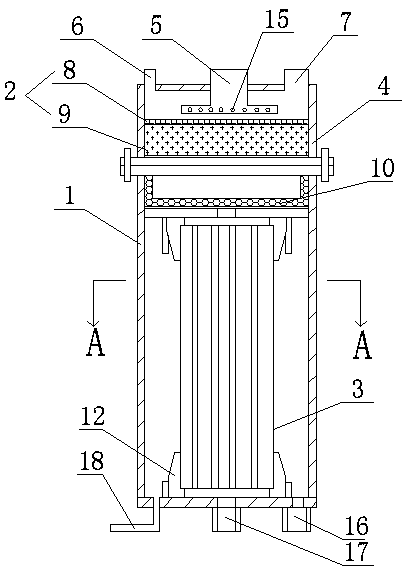

1.一种高效污水催化装置，包括壳体(1)、第一过滤组件(2)和第二过滤组件(3)，所述壳体(1)上部设有端盖(4)，端盖(4)上设有进水管(5)、反冲出水管(6)和排油口(7)，其特征在于：所述进水管(5)呈倒置的T字型且伸入壳体(1)内;所述进水管(1)的下方设有第一过滤组件(2)，第一过滤组件(2)包括布水板(8)和设置在布水板(8)下方的聚结板(9);所述第一过滤组件(2)下方设有与壳体(1)活动连接的过滤网(10)，过滤网(10)下方设有第二过滤组件(3)，第二过滤组件(3)包括管式陶瓷膜(11)，管式陶瓷膜(11)的上下两端均设有封头(12)，管式陶瓷膜(11)内设有多个孔道(13)，孔道(13)内设有螺旋式湍流促进器(14)。
2.根据权利要求1所述的高效污水催化装置，其特征在于，所述进水管(5)的出水端设有多个进水口(15)。
3.根据权利要求1所述的高效污水催化装置，其特征在于，所述壳体(1)的下部设有出水口(16)、反冲进水管(17)和进气管(18)。
4.根据权利要求1所述的高效污水催化装置，其特征在于，所述壳体(1)下部还设有排污口。
5.根据权利要求1所述的高效污水催化装置，其特征在于，所述管式陶瓷膜(11)呈圆术体，所述孔道(13)的截面为圆形，孔道(13)呈蜂窝状排布。
6.根据权利要求1所述的高效污水催化装置，其特征在于，所述端盖(4)与壳体(1)通过法兰连接，所述第一过滤组件(3)位于端盖(4)内。
说明书
一种高效污水催化装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种高效污水催化装置。
背景技术
目前，在处理污水时常常通过铁质管道向过滤器传输污水，管道一般使用铁质管道，在长时间的生产过程中，管道内会产生铁锈，而且铁质管道的加工过程中会采用焊接工艺，因此管道内会存在铁锈和焊渣等杂质，而铁锈和焊渣等杂质会在生物制剂制备的过程中混入流动的液体中，致使陶瓷膜破裂，降低陶瓷膜使用寿命，对生产造成不良影响;工业化含油污水成分复杂，含有浮油或含油固定物等，目前主要采用双介质或多介质过滤器，或纤维球过滤器进行处理，采用这些设备进行处理时，水中的污染物全部通过滤芯吸附筛分节流，滤料饱和后进行反冲洗，反冲洗时再搅拌作用下污染物从滤芯上脱离下来。长时间过滤处理后，滤芯易出现板结，浮油也不易及时排出，过滤效果差，最终导致处理水不达标，需要及时更换滤料，提高了使用成本。
实用新型内容
本实用新型的目的在于提供一种能够有效去除污水中的浮油和固体颗粒，保护陶瓷膜不受损害，使用寿命长，维护费用低，过滤效率和品质高的高效污水催化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种高效污水催化装置，包括壳体、第一过滤组件和第二过滤组件，所述壳体上部设有端盖，端盖上设有进水管、反冲出水管和排油口，所述进水管呈倒置的T字型且伸入壳体内;所述进水管的下方设有第一过滤组件，第一过滤组件包括布水板和设置在布水板下方的聚结板;所述第一过滤组件下方设有与壳体活动连接的过滤网，过滤网下方设有第二过滤组件，第二过滤组件包括管式陶瓷膜，管式陶瓷膜的上下两端均设有封头，管式陶瓷膜内设有多个孔道，孔道内设有螺旋式湍流促进器。
作为本实用新型进一步的方案：所述进水管的出水端设有多个进水口。
作为本实用新型再进一步的方案：所述壳体的下部设有出水口、反冲进水管和进气管。
作为本实用新型再进一步的方案：所述壳体下部还设有排污口。
作为本实用新型再进一步的方案：所述管式陶瓷膜11呈圆术体，所述孔道的截面为圆形，孔道呈蜂窝状排布。
作为本实用新型再进一步的方案：所述端盖与壳体通过法兰连接，所述第一过滤组件位于端盖内。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理，过滤网的设置能够去除污水中的固体颗粒，避免了固体颗粒撞击陶瓷膜导致陶瓷膜破裂，保护陶瓷膜不受损害;聚结板能够聚结污水中的油滴，再由排油口排出，避免了油污对陶瓷膜的污染，保证了陶瓷膜的过滤通量;湍流促进器能提高膜面剪切速度，带走膜表面沉积颗粒，提高膜通量，进而提高过滤效率和品质，降低维护费用，提高了使用寿命。
