申请日2015.08.06
公开(公告)日2015.12.09
IPC分类号C02F1/40
摘要
本实用新型公开一种无纺布加工废水回用装置，包括废水池，废水池中设置有流进废水的进水管和排出杂质的出料口，所述废水池分为深水区和浅水区，所述进水管浸没在深水区并且管口接近深水区底部，所述水池的顶部横跨设置有杂物翻拨装置，所述杂物翻拨装置包括翻拨板，翻拨板的两端各安装有滑动轮，所述滑动轮与驱动装置相连接，废水池顶部对应两侧边缘固定有轨道，所述滑动轮在轨道上移动，所述浅水区的边缘设置有排污槽，所述排污槽的末端与出料口相连接;浅水区含纤维密度大于深水区，从浅水区排出的废水可以方便的进行滤水，提高纤维的排出率。
权利要求书

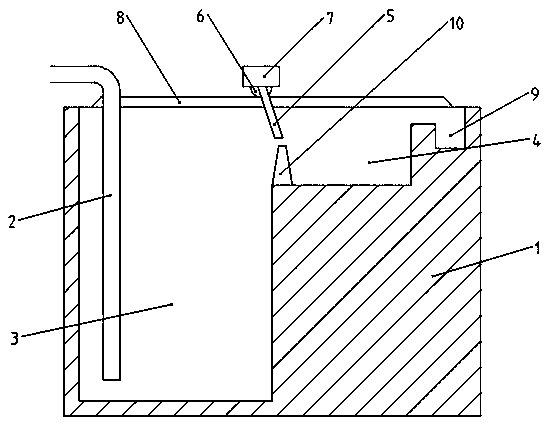

1.一种无纺布加工废水 回用装置，包括废水池(1)，废水池(1)中设置有流进废水的进水管(2)和排出杂质的出料口，其特征在于：所述废水池(1)分为深水区(3)和浅水区(4)，所述进水管(2)浸没在深水区(3)并且管口接近深水区(3)底部，所述水池的顶部横跨设置有杂物翻拨装置，所述杂物翻拨装置包括翻拨板(5)，翻拨板(5)的两端各安装有滑动轮(6)，所述滑动轮(6)与驱动装置(7)相连接，废水池(1)顶部对应两侧边缘固定有轨道(8)，所述滑动轮(6)在轨道(8)上移动，所述浅水区(4)的边缘设置有排污槽(9)，所述排污槽(9)的末端与出料口相连接。
2.根据权利要求1所述的无纺布加工废水回用装置，其特征在于：所述深水区(3)与浅水区(4)之间固定有防回流隔离带(10)。
3.根据权利要求2所述的无纺布加工废水回用装置，其特征在于：所述防回流隔离带(10)为透水滤网，其最高处接近废水表面。
4.根据权利要求1所述的无纺布加工废水回用装置，其特征在于：所述翻拨板(5)倾斜设置，其上边缘向深水区(3)一侧方向偏移，其下边缘向浅水区(4)一侧方向偏移。
5.根据权利要求3所述的无纺布加工废水回用装置，其特征在于：所述翻拨板(5)浸入废水表面以下，并且其最低处高于防回流隔离带(10)的最高处。
说明书
一种无纺布加工废水回用装置
技术领域
本实用新型涉及一种废水回收利用装置，具体是一种无纺布加工废水回用装置。
背景技术
无纺布在加工时会产生大量的纤维，纤维与水混合，直接排放容易造成水污染，纤维的质量略轻于水，在水中容易悬浮，很难将水从中分离，通常所使用的过滤网会由于纤维的堆积造成泄水不畅，废水回收利用效率低。
实用新型内容
针对现有技术中的不足，需要一种可以有效将无纺布纤维进行分离的装置。
为实现上述的技术方案，本实用新型需要一种无纺布加工废水回用装置，包括废水池，废水池中设置有流进废水的进水管和排出杂质的出料口，所述废水池分为深水区和浅水区，所述进水管浸没在深水区并且管口接近深水区底部，所述水池的顶部横跨设置有杂物翻拨装置，所述杂物翻拨装置包括翻拨板，翻拨板的两端各安装有滑动轮，所述滑动轮与驱动装置相连接，废水池顶部对应两侧边缘固定有轨道，所述滑动轮在轨道上移动，所述浅水区的边缘设置有排污槽，所述排污槽的末端与出料口相连接。
所述深水区与浅水区之间固定有防回流隔离带。
所述防回流隔离带为透水滤网，其最高处接近废水表面。
所述翻拨板倾斜设置，其上边缘向深水区一侧方向偏移，其下边缘向浅水区一侧方向偏移。
所述翻拨板浸入废水表面以下，并且其最低处高于防回流隔离带的最高处。
本实用新型的优点是：将废水池分为两个区域，翻拨板将纤维向浅水区拨动，浅水区含纤维密度大于深水区，从浅水区排出的废水可以方便的进行滤水，提高纤维的排出率，进水管深入到深水区底部，使水流由下而上反动，将沉积在水池底部的纤维翻到水面上，以便于翻拨板翻拨纤维。
