申请日2015.08.06
公开(公告)日2015.12.16
IPC分类号B01D36/04
摘要
本实用新型公开了一种集装箱洗车房用污水处理系统，所述污水处理系统与集装箱洗车房底板连接，所述污水处理系统包括两只污水集水槽、泥沙沉淀池、第二次沉淀池和清水沉淀池，所述两只污水集水槽分别设置于泥沙沉淀池两侧并通过水管连通，所述泥沙沉淀池、第二次沉淀池和清水沉淀池之间分别通过连接管连通，所述清水沉淀池一侧设有出水管。本实用新型结构简单，污水处理效果好，可循环再利用，有效节约水资源。
权利要求书

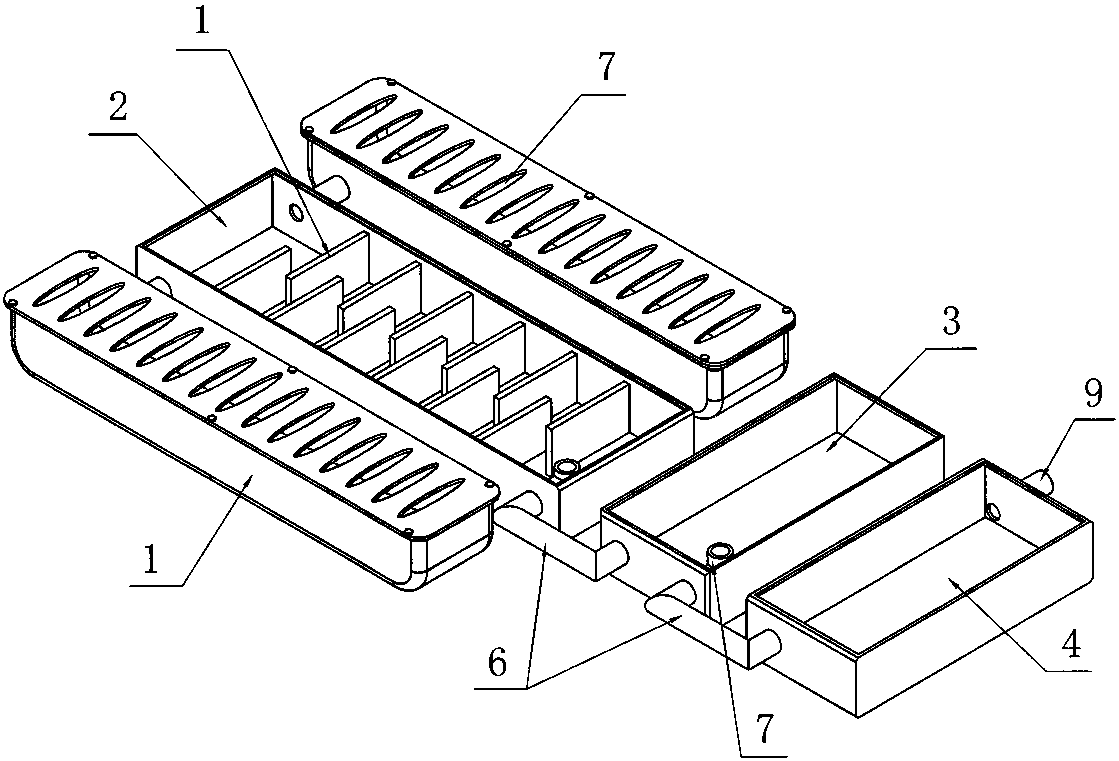

1.一种集装箱洗车房用污水 处理系统，其特征在于：所述污水处理系统与集装箱洗车房底板连接，所述污水处理系统包括两只污水集水槽(1)、泥沙沉淀池(2)、第二次沉淀池(3)和清水沉淀池(4)，所述两只污水集水槽(1)分别设置于泥沙沉淀池(2)两侧并通过水管连通，所述泥沙沉淀池(2)、第二次沉淀池(3)和清水沉淀池(4)之间分别通过连接管(5)连通，所述清水沉淀池一侧设有出水管(9)。
2.如权利要求1所述的集装箱洗车房用污水处理系统，其特征在于：所述泥沙沉淀池(2)内两侧分别设有若干导流板(6)，所述两侧的导流板(6)交错排列。
3.如权利要求1或2所述的集装箱洗车房用污水处理系统，其特征在于：所述连接管(5)进水端设有向上折弯段(8)。
4.如权利要求1或2所述的集装箱洗车房用污水处理系统，其特征在于：所述污水集水槽(1)包括槽体和盖板，所述盖板上设有若干漏水孔(7)。
5.如权利要求1所述的集装箱洗车房用污水处理系统，其特征在于：所述出水管(9)内设有滤网。
说明书
一种集装箱洗车房用污水处理系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种集装箱洗车房用污水处理系统。
背景技术
目前，随着经济的不断发展，汽车已成为人们日常代步的主要工具，也带动了洗车行业的发展。现有常规洗车系统结构复杂，占地面积大。因此出现一种集装箱洗车房，结构简单，占地面积小，但洗车需要大量的水，而水是一种宝贵的资源，因此如何能够把洗车污水处理后再利用，既可以节省水资源，同时也可减少污水排放。
发明内容
本实用新型所要解决的技术问题是提供一种集装箱洗车房用污水处理系统，结构简单，污水处理效果好，可循环再利用，有效节约水资源。
本实用新型解决技术问题所采用的技术方案是：一种集装箱洗车房用污水处理系统，所述污水处理系统与集装箱洗车房底板连接，所述污水处理系统包括两只污水集水槽、泥沙沉淀池、第二次沉淀池和清水沉淀池，所述两只污水集水槽分别设置于泥沙沉淀池两侧并通过水管连通，所述泥沙沉淀池、第二次沉淀池和清水沉淀池之间分别通过连接管连通，所述清水沉淀池一侧设有出水管。
作为进一步的改进，所述泥沙沉淀池内两侧分别设有若干导流板，所述两侧的导流板交错排列。
作为进一步的改进，所述连接管进水端设有向上折弯段。
作为一种优选，所述污水集水槽包括槽体和盖板，所述盖板上设有若干漏水孔。
作为进一步的改进，所述出水管内设有滤网。
本实用新型污水集水槽盖板与集装箱洗车房底板连接，在集装箱洗车房的底板设有一定尺寸的缺口，水从缺口流入，经盖板上的若干漏水孔流入污水集水槽，设置若干漏水孔可快速有效收集污水，污水集水槽内的污水经水管流至泥沙沉淀池，泥沙沉淀池内设有若干导流板，可降低污水的流速，使泥沙沉淀效果好;泥沙沉淀池、第二次沉淀池和清水沉淀池之间分别通过连接管连通，该连接管进水端设有向上折弯段，能有效防止泥沙直接进入连接管，过滤效果更好，过滤后的水进入第二次沉淀池，有效减少第二次沉淀池泥沙沉淀量，第二次沉淀池的水再经清水沉淀池沉淀后即可再次使用。
本实用新型的有益效果是:与集装箱洗车房的底板结合，结构简单，污水处理效果好，可循环再利用，有效节约水资源。
