申请日2015.08.06
公开(公告)日2015.12.16
IPC分类号B60S3/00
摘要
本实用新型涉及清洗设备领域，尤其是铁路客车污水箱清洗系统，其特征在于：所述系统包括水箱、转子泵，所述水箱内设置有净水区和污水区，所述净水区和所述污水区分别通过管路与所述转子泵的一端连通，所述转子泵的另一端设置有用于与铁路客车污水箱连接的清洗管路。本实用新型的优点是：用少量的水便可完成铁路客车污水箱的清洗，并且清洗水可重复使用;污水能收集到特定的地方，集中回收以便共同处理;能够快速、简便、可靠地把列车的污水箱清洗干净;结构简单合理、拆装使用便捷，节能环保，适宜推广。
权利要求书
1.一种铁路客车污水 箱清洗系统，其特征在于：所述系统包括水箱、转子泵，所述水箱内设置有净水区和污水区，所述净水区和所述污水区分别通过管路与所述转子泵的一端连通，所述转子泵的另一端设置有用于与铁路客车污水箱连接的清洗管路。
2.根据权利要求1所述的一种铁路客车污水箱清洗系统，其特征在于：所述清洗管路分为流出管路和流入管路;所述流出管路中设置有流量计，所述流入管路和所述流出管路中分别设置有单向阀，所述单向阀的启闭控制所述流入、流出管路的连通状态。
3.根据权利要求1所述的一种铁路客车污水箱清洗系统，其特征在于：所述净水区和所述污水区与所述转子泵之间的连通管路上分别设置有电动阀门，所述电动阀门的启闭控制所述连通管路的连通状态。
4.根据权利要求1所述的一种铁路客车污水箱清洗系统，其特征在于：所述系统包括两个时间继电器，所述时间继电器分别用于连接控制所述转子泵反转的启动状态和持续时间。
5.根据权利要求1所述的一种铁路客车污水箱清洗系统，其特征在于：所述水箱通过内置的隔板分隔为所述净水区和所述污水区。
6.根据权利要求5所述的一种铁路客车污水箱清洗系统，其特征在于：所述隔板上设置有过滤器。
说明书
铁路客车污水箱清洗系统
技术领域
本实用新型涉及清洗设备领域，尤其是铁路客车污水箱清洗系统。
背景技术
目前，铁路客车的污水箱的清洗存在以下问题：需要消耗大量的水，而且水不可重复使用，造成水资源的浪费;同时清洗污水箱的污水直接排放到自然环境中，造成自然环境的破坏。
发明内容
本实用新型的目的是根据上述现有技术的不足，提供了铁路客车污水箱清洗系统，通过循环使用清洗水并且集中回收清洗水，避免水资源的浪费和对自然环境的污染。
本实用新型目的实现由以下技术方案完成：

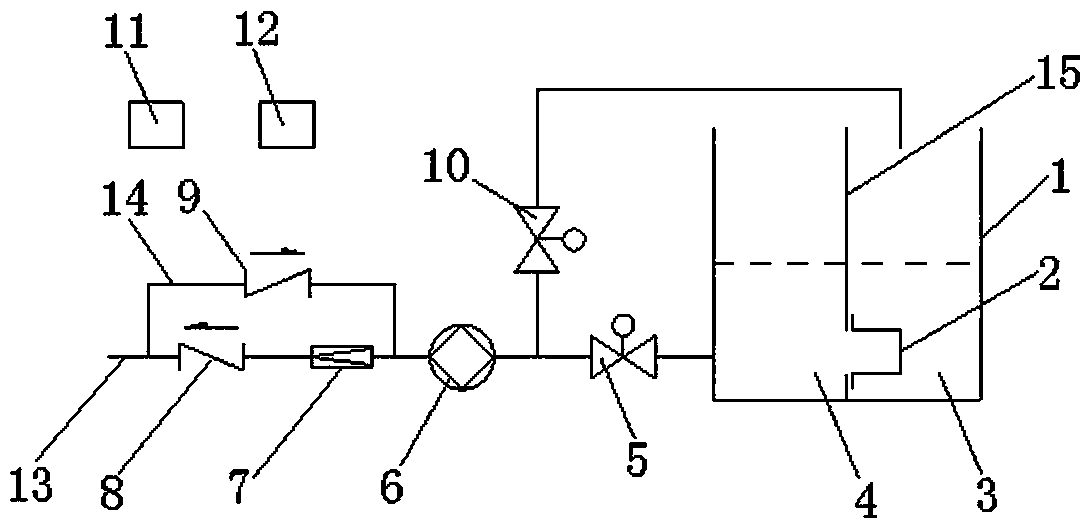

一种铁路客车污水箱清洗系统，其特征在于：所述系统包括水箱、转子泵，所述水箱内设置有净水区和污水区，所述净水区和所述污水区分别通过管路与所述转子泵的一端连通，所述转子泵的另一端设置有用于与铁路客车污水箱连接的清洗管路。
所述清洗管路分为流出管路和流入管路;所述流出管路中设置有流量计，所述流入管路和所述流出管路中分别设置有单向阀，所述单向阀的启闭控制所述流入、流出管路的连通状态。
所述净水区和所述污水区与所述转子泵之间的连通管路上分别设置有电动阀门，所述电动阀门的启闭控制所述连通管路的连通状态。
所述系统包括两个时间继电器，所述时间继电器分别用于连接控制所述转子泵反转的启动状态和持续时间。
所述水箱通过内置的隔板分隔为所述净水区和所述污水区。
所述隔板上设置有过滤器。
本实用新型的优点是：用少量的水便可完成铁路客车污水箱的清洗，并且清洗水可重复使用;污水能收集到特定的地方，集中回收以便共同处理;能够快速、简便、可靠地把列车的污水箱清洗干净;结构简单合理、拆装使用便捷，节能环保，适宜推广。
