申请日2015.05.04
公开(公告)日2015.07.29
IPC分类号C02F1/36; C02F1/72
摘要
本发明公开了一种超声空化污水灭菌处理器及处理方法，所述处理器包括：J型进水装置与U型出水装置，所述J型进水装置具有进水口，第一开口与第二开口，所述第一开口设有一附管，在所述附管内设有射流管，所述U型出水装置具有出水口，第三开口与第四开口，所述J型进水装置的第二开口与所述U型出水装置的第三开口连接，所述U型出水装置的第四开口设有密封冲击体。本发明的优点是：结构简单，产生超声空化现象，能够对污水进行强烈氧化并杀菌。
权利要求书

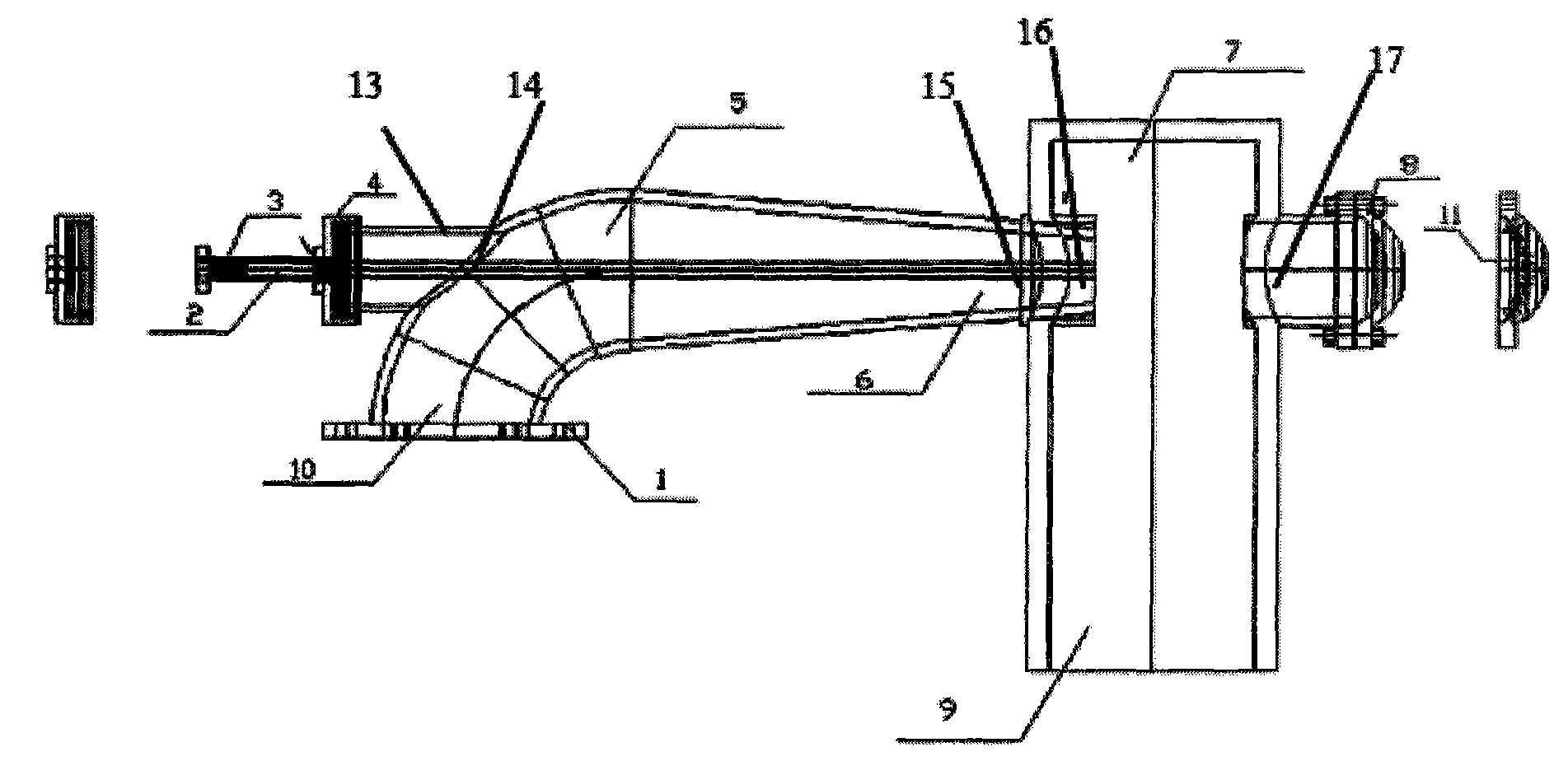

1.一种超声空化污水灭菌处理器，其特征在于，包括：J型进水装置与U 型出水装置，所述J型进水装置具有进水口，第一开口与第二开口，所述第一 开口设有一附管，在所述附管内设有射流管，所述U型出水装置具有出水口， 第三开口与第四开口，所述J型进水装置的第二开口与所述U型出水装置的第 三开口连接，所述U型出水装置的第四开口设有密封冲击体。
2.如权利要求1所述的超声空化污水灭菌处理器，其特征在于，所述U 型出水装置的第三开口与第四开口正向对应设置。
3.如权利要求2所述的超声空化污水灭菌处理器，其特征在于，所述射流 管正对所述第三开口设置。
4.如权利要求3所述的超声空化污水灭菌处理器，其特征在于，所述J 型进水装置的第二开口设有喷嘴，所述喷嘴与所述射流管相交设置。
5.如权利要求4所述的超声空化污水灭菌处理器，其特征在于，所述进水 口设有法兰。
6.如权利要求5所述的超声空化污水灭菌处理器，其特征在于，所述射流 管的数量为至少两个。
7.如权利要求6所述的超声空化污水灭菌处理器，其特征在于，所述射流 管连接有调节螺杆。
8.如权利要求1或7所述的超声空化污水灭菌处理器，其特征在于，所述 附管与所述射流管相交的位置设有密封盖。
9.如权利要求8所述的超声空化污水灭菌处理器，其特征在于，所述密封 冲击体具有凹凸面。
10.一种如权利要求1所述的超声空化污水灭菌处理器的处理方法，其特 征在于，包括：
污水从J型进水装置的进水口进入;
J型进水装置的第一开口的附管内的射流管射入空气流，并在J型进水装 置的腔体内进行混合，形成混合流;
J型进水装置的第二开口处将混合流经过U型出水装置的第三开口喷射到U 型出水装置的第四开口，并经过所述第四开口喷射到密封冲击体，以形成超声 空化处理后的灭菌水流;
所述灭菌水流通过U型出水装置的出水口进行输出。
说明书
一种超声空化污水灭菌处理器及处理方法
技术领域
本发明涉及一种超声空化污水灭菌处理器及处理方法。
背景技术
随着国家对环境保护的重视，各种污水氧化杀菌的处理装置应运而生，而 现有技术一般都采用结构复杂，成本高昂的污水装置，如何设计一种结构精巧， 成本低廉的对污水进行氧化及杀菌的处理装置是亟待解决的技术问题。
发明内容
有鉴于此，本发明的主要目的在于提供一种超声空化污水灭菌处理器，其 结构简单，能够对污水进行强烈氧化并杀菌。
为达到上述目的，本发明的技术方案是这样实现的：一种超声空化污水灭 菌处理器，其特征在于，包括：J型进水装置与U型出水装置，所述J型进水 装置具有进水口，第一开口与第二开口，所述第一开口设有一附管，在所述附 管内设有射流管，所述U型出水装置具有出水口，第三开口与第四开口，所述 J型进水装置的第二开口与所述U型出水装置的第三开口连接，所述U型出水 装置的第四开口设有密封冲击体。
本发明的另一目的在于提供一种超声空化污水灭菌处理器的处理方法，其 特征在于，包括：污水从J型进水装置的进水口进入;J型进水装置的第一开 口的附管内的射流管射入空气流，并在J型进水装置的腔体内进行混合，形成 混合流;J型进水装置的第二开口处将混合流经过U型出水装置的第三开口喷 射到U型出水装置的第四开口，并经过所述第四开口喷射到密封冲击体，以形 成超声空化处理后的灭菌水流;所述灭菌水流通过U型出水装置的出水口进行 输出。
本发明相对于现有技术具有以下实质性特点和进步：
结构简单，包括J型进水装置与U型出水装置，所述J型进水装置具有进 水口，第一开口与第二开口，所述第一开口设有一附管，在所述附管内设有射 流管，所述U型出水装置具有出水口，第三开口与第四开口，污水从进水口进 入，通过喷嘴与射流管的空气混合喷射到密封冲击体，冲击后分散，强烈氧化 并杀菌，达到污水处理后杀菌的效果。
