申请日2015.05.04
公开(公告)日2015.07.29
IPC分类号C02F9/02
摘要
本发明涉及一种湿化法处理病死动物废水油脂提取装置及工艺，所述装置包括调节罐、固液分离系统、加热系统和油水分离系统，所述固液分离系统由振动筛、卧螺离心机、输送泵、振动筛、承接筛分液的箱体、承接筛分渣的箱体、承接卧螺离心机渣的箱体、承接卧螺离心机液的箱体组成，所述加热系统由蒸汽分气缸、加热罐、热水罐组成，所述油水分离系统由二相分离机、三相分离机、储油槽、齿轮泵、储油罐、承接三相离心机水和渣的箱体、承接二相离心机渣的箱体、废水收集池组成。本发明提供的工艺通过振动筛筛分、卧螺离心机处理、两相分离和三相分离，使得病死动物处理废水中的固体渣、油和水获得良好的分离，可应用于动物无害化处理领域。
权利要求书
1.一种湿化法处理病死动物废水油脂提取装置，其特征在于，包括调节罐、固液分 离系统、加热系统和油水分离系统，所述固液分离系统由振动筛、卧螺离心机、输送泵、 振动筛、承接筛分液的箱体、承接筛分渣的箱体、承接卧螺离心机渣的箱体、承接卧螺 离心机液的箱体组成，所述加热系统由蒸汽分气缸、加热罐、热水罐组成，所述油水分 离系统由二相分离机、三相分离机、储油槽、齿轮泵、储油罐、承接三相离心机水和渣 的箱体、承接二相离心机渣的箱体、废水收集池组成。
2.如权利要求1所述的一种湿化法处理病死动物废水油脂提取装置，其特征在于， 所述调节罐的顶端设置有输送泵和搅拌机，所述调节罐的底端通过管道、阀门和输送泵 与所述固液分离系统的振动筛连通。
3.如权利要求1所述的一种湿化法处理病死动物废水油脂提取装置，其特征在于， 所述承接卧螺离心机液的箱体通过管道与所述加热罐连通，所述加热罐通过管道与所述 油水分离系统的二相分离机连通。
4.如权利要求1所述的一种湿化法处理病死动物废水油脂提取装置，其特征在于， 所述蒸汽分气缸通过管道与所述调节罐、加热罐、热水罐连通。
5.利用权利要求1-4任一项所述装置提取湿化法处理病死动物废水油脂的工艺，包 括如下步骤：
步骤一，将废水输送入调节灌进行加热保温;
步骤二，启动振动筛，将调节罐的废水输送入振动筛进行筛分，获得筛分液，然后 将筛分液输送入卧螺离心机进行离心，获得分离的液体;
步骤三，将所述分离的液体输送入加热罐内进行加热，先输送入二相分离机进行渣 液分离，然后将液体部分再输入三相分离机中进行油水分离，获得油脂，达到将废水中 的油脂分离的目的。
6.如权利要求5所述的工艺，其特征在于，所述步骤三之后还包括以下步骤：热水 罐中的热水通过管道对油水分离系统进行清洗。
说明书
湿化法处理病死动物废水油脂提取装置及工艺
技术领域
本发明属污水中油水分离处理技术领域，具体涉及一种病死动物湿化法处理废水以 及分离废水中悬浮物的提取装置及工艺。
背景技术
随着污水处理事业的蓬勃发展，污水处理中的油水分离研究也进行着更深入地合理 化、精确化。目前，关于处理废水悬浮物的研究较多，主要是针对餐饮、城市污水、工 业污水等领域，对病死动物湿化法处理废水悬浮物的处理技术尚不明确且要求油中含水 率5%以下，水中含油率1%以下，其处理难度可想而知。
国内外关于油水分离方法，粗滤、过滤和膜分离，均易引起堵塞，现场操作难度大; 空气浮选、吸附及凝聚等方法需投入大量药剂;活性污泥、生物滤池和超声波造价太高， 只使用少量含油水的处理;对于炼油、焦化、钢铁等行业的含油水处理，因其处理量大 且含油浓度高，一般采用老三套的工艺流程，即重力分离-浮选-生化处理等多级处理工 艺，但投资巨大，占地多，操作弹性小，油资源难于回收，容易造成二次污染。目前针 对病死动物湿化法处理废水悬浮物的处理技术存在的不足之处为：(1)整个工艺流程现 场空间布局不美观;(2)控制系统尚未实现完全自动控制，实际动手操作工作强度虽不 大但工作量较多;(3)工艺流程中各个模块耦合程度高，缺一不可，若出现故障，易造 成整体无法正常运行;(4)造价偏高，普及性难度较大。
因此，对于病死动物湿化法处理废水悬浮物的提取装置和工艺存在进一步的改进和 优化需求，这正是本发明得以完成的动力和出发点所在。
发明内容
为了克服现有技术存在的上述技术问题，本发明人在进行了大量的深入研究之后， 从而完成了本发明。
本发明涉及两个方面，具体而言，涉及一种湿化法处理病死动物废水油脂提取装置 及工艺。

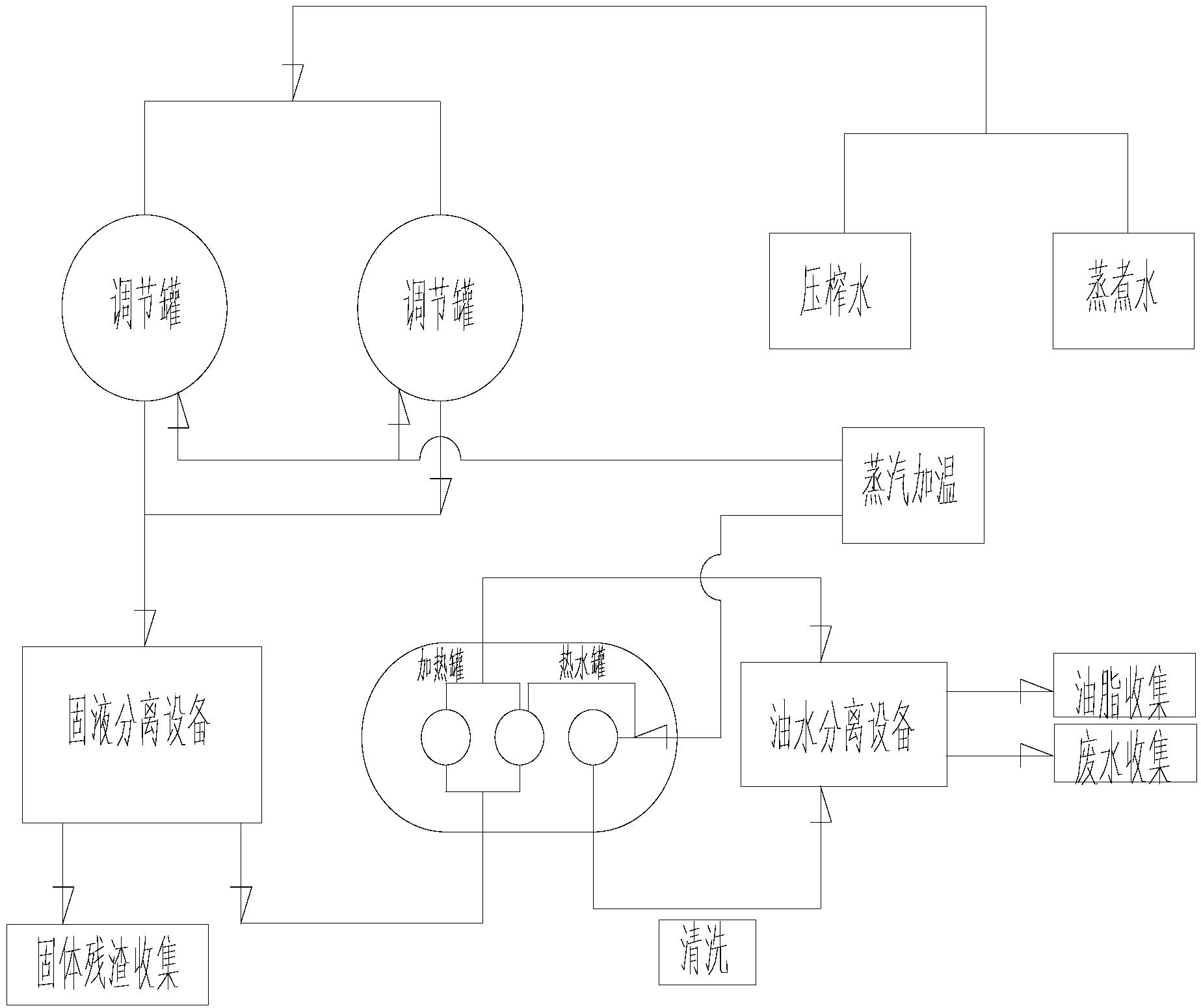

第一方面，本发明涉及一种湿化法处理病死动物废水油脂提取装置，包括调节罐、 固液分离系统、加热系统和油水分离系统，所述固液分离系统由振动筛、卧螺离心机、 输送泵、振动筛、承接筛分液的箱体、承接筛分渣的箱体、承接卧螺离心机渣的箱体、 承接卧螺离心机液的箱体组成，所述加热系统由蒸汽分气缸、加热罐、热水罐组成，所 述油水分离系统由二相分离机、三相分离机、储油槽、齿轮泵、储油罐、承接三相离心 机水和渣的箱体、承接二相离心机渣的箱体、废水收集池组成。
优选的，所述调节罐的顶端设置有输送泵和搅拌机，所述调节罐的底端通过管道、 阀门和输送泵与所述固液分离系统的振动筛连通。
优选的，所述承接卧螺离心机液的箱体通过管道与所述加热罐连通，所述加热罐通 过管道与所述油水分离系统的二相分离机连通。
优选的，所述蒸汽分气缸通过管道与所述调节罐、加热罐、热水罐连通。
第二方面，本发明涉及一种利用上述装置提取湿化法处理病死动物废水油脂的工 艺，包括如下步骤：
步骤一，将废水输送入调节灌进行加热保温;
步骤二，启动振动筛，将调节罐的废水输送入振动筛进行筛分，获得筛分液，然后 将筛分液输送入卧螺离心机进行离心，获得分离的液体;
步骤三，将所述分离的液体输送入加热罐内进行加热，先输送入二相分离机进行渣 液分离，然后将液体部分再输入三相分离机中进行油水分离，获得油脂，达到将废水中 的油脂分离的目的。
优选的，步骤三之后还包括以下步骤：热水罐中的热水通过管道对油水分离系统进 行清洗。
与现有技术相比，本发明的有益效果如下：本发明提出的处理废水的分离工艺流程 从振动筛、卧螺离心机、两相分离到三相分离，废水原料中的大颗粒逐渐去除，浓度呈 梯级降低趋势，同时油水也获得良好的分离，说明针对病死动物湿化法处理的废水特性， 必须采用组合工艺才能保障良好的综合分离效果，因此，可应用于动物无害化处理领域。
