申请日2015.05.04
公开(公告)日2015.10.21
IPC分类号C02F9/08
摘要
本实用新型公开了一种分隔式废水净化装置，它包括本体，所述本体包括进水口、出水口和消毒池。所述本体上方设置有进水口;所述本体内部顶端位置设置有喷淋管;所述喷淋管表面设置有多个喷淋头;且所述喷淋管下方设置有多个竖向排列的导流板;所述第一过滤层和本体底部之间竖向设置有一层隔板;所述隔板将本体分为独立两个部分;所述隔板左右两侧分别设置有第二过滤层和第三过滤层与本体连接;所述本体下方设置有消毒池;所述本体内壁设置有多个微波发射器;所述消毒池一侧设置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述消毒池另一侧设置有出水口。本实用新型具有结构设计合理、净化效果好和使用寿命长等优点。
权利要求书
1.一种分隔式废水净化装置，它包括本体，所述本体包括进 水口、出水口和消毒池，其特征在于：所述本体上方设置有进水口; 所述本体内部顶端位置设置有喷淋管;所述喷淋管表面设置有多个 喷淋头;且所述喷淋管下方设置有多个竖向排列的导流板;所述导 流板下方设置有第一过滤层;所述第一过滤层和本体底部之间竖向 设置有一层隔板;所述隔板将本体分为独立两个部分;所述隔板左 右两侧分别设置有第二过滤层和第三过滤层与本体连接;所述本体 下方设置有消毒池;所述本体内壁设置有多个微波发射器;所述消 毒池一侧设置有变频电机;所述变频电机的输出部分连接有搅拌轴; 所述消毒池另一侧设置有出水口。
2.根据权利要求1所述的一种分隔式废水净化装置，其特征在 于：所述进水口通过导管与本体内部设置的喷淋管相连接。
3.根据权利要求1所述的一种分隔式废水净化装置，其特征在 于：所述第一过滤层为不锈钢丝编织而成，且为网格状结构。
4.根据权利要求1所述的一种分隔式废水净化装置，其特征在 于：所述第二过滤层和第三过滤层中的填充材料为石英砂、陶瓷或 金属颗粒。
5.根据权利要求1所述的一种分隔式废水净化装置，其特征在 于：所述第二过滤层和第三过滤层通过卡扣与本体固定连接，且为 可拆卸结构。
6.根据权利要求1所述的一种分隔式废水净化装置，其特征在 于：所述搅拌轴表面对称设置有多个搅拌块。
7.根据权利要求1所述的一种分隔式废水净化装置，其特征在 于：所述本体是由不锈钢板材料制成。

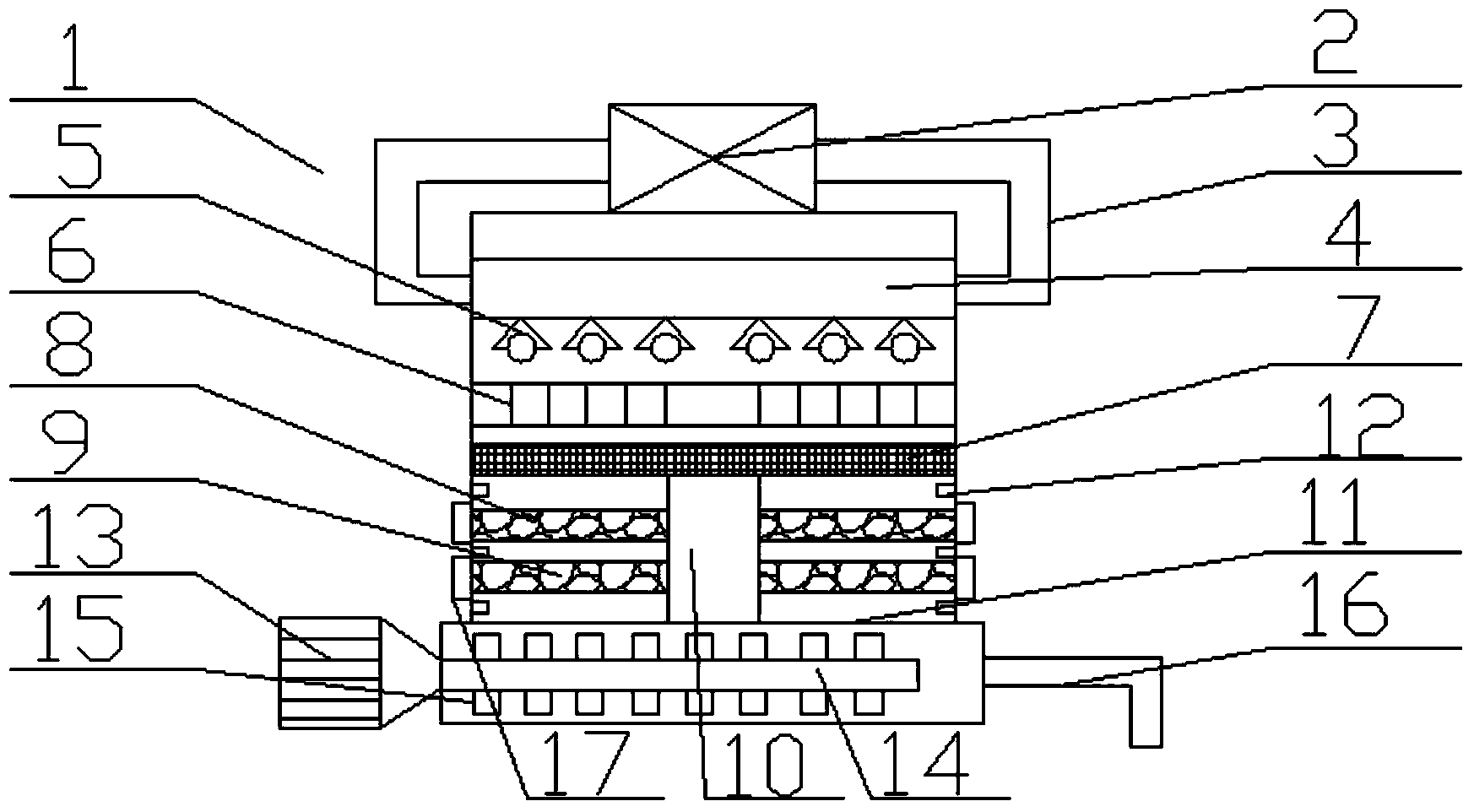

说明书
一种分隔式废水净化装置
技术领域
本实用新型涉及废水净化装置，尤其涉及一种分隔式废水净化 装置。
背景技术
众所周知，地球表面虽然被水所覆盖，但是大部分水是不能被 直接饮用的，，但是随着科学技术的发展，城市逐渐向着工业化发 展，而在这个发展过程中，大量的水分被使用，干净的水分被人类 所浪费，而工业中每天都是排放大量污水，这些污水不经处理被排 放到户外，造成资源的浪费，目前在污水处理的过程中，为了对高 悬浮物污水进行处理，达到一定的排放或是回用要求，往往需要对 废水进行净化处理，但是现有的净化装置因其结构设计不合理，不 能起到有效的净化作用，不利于环境的保护。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种 分隔式废水净化装置。
本实用新型是采取以下技术方案来实现的：一种分隔式废水净 化装置，它包括本体，所述本体包括进水口、出水口和消毒池，所 述本体上方设置有进水口;所述本体内部顶端位置设置有喷淋管; 所述喷淋管表面设置有多个喷淋头;且所述喷淋管下方设置有多个 竖向排列的导流板;所述导流板下方设置有第一过滤层;所述第一 过滤层和本体底部之间竖向设置有一层隔板;所述隔板将本体分为 独立两个部分;所述隔板左右两侧分别设置有第二过滤层和第三过 滤层与本体连接;所述本体下方设置有消毒池;所述本体内壁设置 有多个微波发射器;所述消毒池一侧设置有变频电机;所述变频电 机的输出部分连接有搅拌轴;所述消毒池另一侧设置有出水口。
上述的一种分隔式废水净化装置，所述进水口通过导管与本体 内部设置的喷淋管相连接。
上述的一种分隔式废水净化装置，所述第一过滤层为不锈钢丝 编织而成，且为网格状结构。
上述的一种分隔式废水净化装置，所述第二过滤层和第三过滤 层中的填充材料为石英砂、陶瓷或金属颗粒。
上述的一种分隔式废水净化装置，所述第二过滤层和第三过滤 层通过卡扣与本体固定连接，且为可拆卸结构。
上述的一种分隔式废水净化装置，所述搅拌轴表面对称设置有 多个搅拌块。
上述的一种分隔式废水净化装置，所述本体是由不锈钢板材料 制成。
综上所述本实用新型具有以下有益效果：本实用新型具有结构 设计合理、净化效果好和使用寿命长等优点，所述第二过滤层和第 三过滤层中的填充材料为石英砂、陶瓷或金属颗粒，从而可以有效 的去除废水中酸碱物质，永久性去除污染物，也起到过滤杂质的作 用，有效的防止废水中所包含的较大颗粒的杂质进入本体中，方便 了后期对废水的净化处理，使其净化更为彻底。
