申请日2015.05.04
公开(公告)日2015.11.18
IPC分类号C02F1/52
摘要
本实用新型涉及一种污水过滤箱，包括第一过滤箱、第二过滤箱，所述第一过滤箱、第二过滤箱均设置在支架上，所述第一过滤箱、第二过滤箱的一侧面均呈倾斜面，所述第一过滤箱、第二过滤箱之间设有溢流管，所述第一过滤箱、第二过滤箱上侧均设有搅拌装置，下侧均设有控制阀门。本实用新型使用时，将污水注入置第一过滤箱内，搅拌装置进行搅拌，当第一过滤箱内的污水满时从溢流管流入第二过滤箱内，同时搅拌装置也进行搅拌，加速沉降，提高沉降效果，这样确保处理后的污水不会对环境造成污染，同时当第一过滤箱、第二过滤箱沉降物较多时，可以打开控制阀门将沉降物泻出，避免了工人到沉淀池内多次挖出，降低了劳动强度。
权利要求书

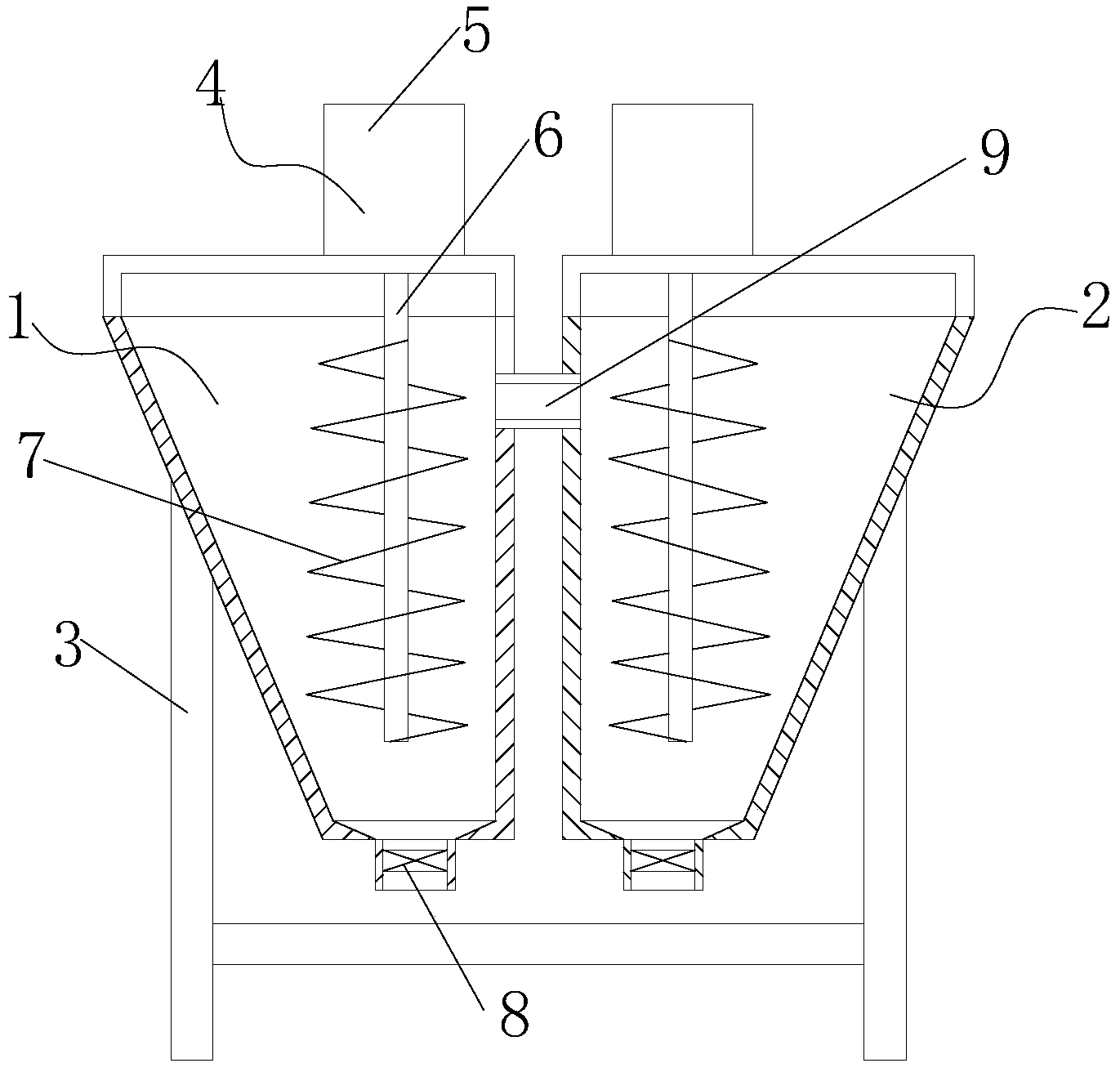

1.一种污水过滤箱，包括第一过滤箱(1)、第二过滤箱(2)，所述 第一过滤箱(1)、第二过滤箱(2)均设置在支架(3)上，其特征在于： 所述第一过滤箱(1)、第二过滤箱(2)的一侧面均呈倾斜面，所述第一 过滤箱(1)、第二过滤箱(2)之间设有溢流管(9)，所述第一过滤箱(1)、 第二过滤箱(2)上侧均设有搅拌装置(4)，下侧均设有控制阀门(8)。
2.根据权利要求1所述的一种污水过滤箱，其特征在于：所述第一过 滤箱(1)、第二过滤箱(2)呈对称布置。
3.根据权利要求1所述的一种污水过滤箱，其特征在于：所述搅拌装 置(4)包括驱动电机(5)、转轴(6)与搅拌叶片(7)。
4.根据权利要求1或3所述的一种污水过滤箱，其特征在于：所述搅 拌叶片(7)为螺旋叶片。
说明书
一种污水过滤箱
技术领域
本实用新型涉环保技术领域，尤其涉及一种污水过滤箱。
背景技术
环境保护简称环保。环境保护涉及的范围广、综合性强，它涉及自然 科学和社会科学的许多领域等，还有其独特的研究对象。环境保护方式包 括：采取行政、法律、经济、科学技术、民间自发环保组织等等，合理地 利用自然资源，防止环境的污染和破坏，以求自然环境同人文环境、经济 环境共同平衡可持续发展，扩大有用资源的再生产，保证社会的发展。
环境保护是指人类为解决现实或潜在的环境问题，协调人类与环境的 关系，保护人类生存环境、保障经济社会的可持续发展而采取的各种行动 的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、 宣传教育的等。
目前很多污水处理罐沉降效果差，因此处理后的污水排放污染环境， 同时在使用一段时后需要进行清淤，这样需要工人挖出，这样操作效率低， 劳动强度大。因此，为解决上述问题，特提供一种新的技术方案。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种污水过滤 箱。
本实用新型是通过以下技术方案实现：
一种污水过滤箱，包括第一过滤箱、第二过滤箱，所述第一过滤箱、 第二过滤箱均设置在支架上，所述第一过滤箱、第二过滤箱的一侧面均呈 倾斜面，所述第一过滤箱、第二过滤箱之间设有溢流管，所述第一过滤箱、 第二过滤箱上侧均设有搅拌装置，下侧均设有控制阀门。
作为本实用新型的优选技术方案，所述第一过滤箱、第二过滤箱呈对 称布置。
作为本实用新型的优选技术方案，所述搅拌装置包括驱动电机、转轴 与搅拌叶片。
作为本实用新型的优选技术方案，所述搅拌叶片为螺旋叶片。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单， 设计合理，本实用新型设置第一过滤箱、第二过滤箱与搅拌装置，这样使 用时，将污水注入置第一过滤箱内，搅拌装置进行搅拌，当第一过滤箱内 的污水满时从溢流管流入第二过滤箱内，同时搅拌装置也进行搅拌，加速 沉降，提高沉降效果，这样确保处理后的污水不会对环境造成污染，同时 当第一过滤箱、第二过滤箱沉降物较多时，可以打开控制阀门将沉降物泻 出，避免了工人到沉淀池内多次挖出，降低了劳动强度。
