申请日2015.08.06
公开(公告)日2016.02.10
IPC分类号E02B15/06
摘要
本实用新型涉及河床的治理领域，尤其是涉及一种针对城镇中小型河道污水治理的环保清洁井，包括井体、出水管及截污口，截污口处设有可供漂浮物通过的安全栅栏，井体内位于截污口两侧设有供安全栅栏上下移动的滑轨，安全栅栏顶部固定一可随水位高低上下移动进而带动安全栅栏上下移动的浮板;安全栅栏连接一可收集漂浮物的杂物网兜;井体底部中间形成一水体清洁部，水体清洁部内形成靠近截污口的净水区和靠近出水管的蓄水区;净水区上设有进水口，净水区内设有净水物，蓄水区内上设有一出水口，水体清洁部外位于出水口处设有一可在水的推动下旋转的增氧扇。本实用新型保证对水面的最佳清洁效果，增氧扇、水体清洁部则可提高河水的水质。
权利要求书

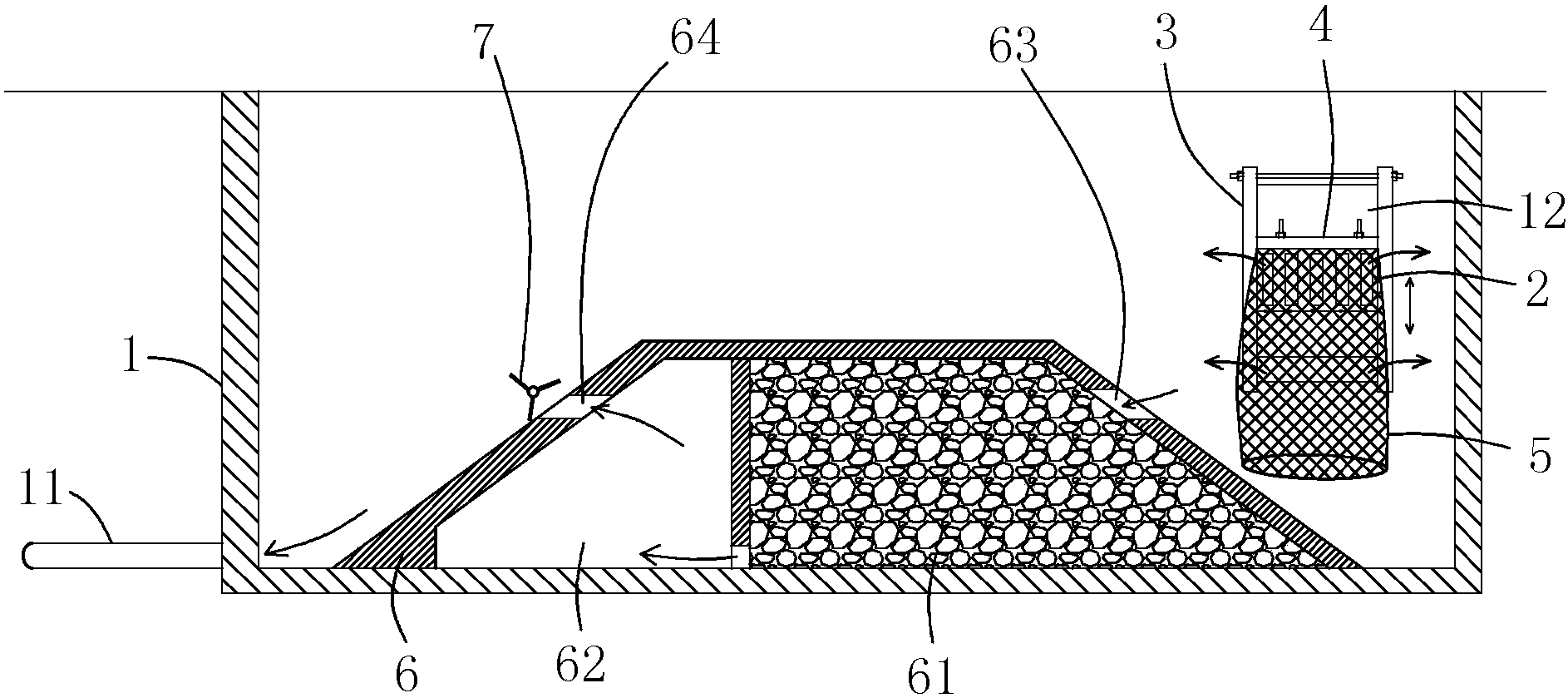

1.一种针对城镇中小型河道污水 治理的环保清洁井，包括井体(1)、设于井体(1)上的出水管(11)及设于井体(1)上连通河道的截污口(12)，其特征在于：所述截污口(12)处设有一可供漂浮物通过的安全栅栏(2)，井体(1)内位于截污口(12)两侧设有供安全栅栏(2)上下移动的滑轨(3)，安全栅栏(2)顶部固定一可随水位高低上下移动进而带动安全栅栏(2)上下移动的浮板(4);安全栅栏(2)连接一可收集漂浮物的杂物网兜(5);所述安全栅栏(2)底部形成防透水的挡板(21);所述井体(1)底部中间形成一水体清洁部(6)，该水体清洁部(6)内形成靠近截污口(12)的净水区(61)和靠近出水管(11)的蓄水区(62);净水区(61)上设有进水口(63)，净水区(61)内设有净水物，蓄水区(62)内上设有一出水口(64)，水体清洁部(6)外位于出水口处设有一可在水的推动下旋转的增氧扇(7)。
2.根据权利要求1所述的针对城镇中小型河道污水治理的环保清洁井，其特征在于：所述进水口(63)和出水口(64)均设于水体清洁部(6)上部，蓄水区(62)的底部连通净水区(61)底部。
3.根据权利要求1所述的针对城镇中小型河道污水治理的环保清洁井，其特征在于：所述安全栅栏(2)顶部形成两可穿出浮板(4)的插杆(21)，插杆(21)穿出浮板(4)处连接一可拆卸的固定套。
4.根据权利要求1所述的针对城镇中小型河道污水治理的环保清洁井，其特征在于：所述滑轨(3)顶部穿设横向的限位杆(8)，该限位杆(8)两端穿出滑轨(3)各连接限位套(81)。
5.根据权利要求1所述的针对城镇中小型河道污水治理的环保清洁井，其特征在于：水体清洁部(6)沿长度方向的截面呈梯形，所述进水口(63)设于水体清洁部(6)一端斜面上部，出水口(64)设于水体清洁部(6)另一端斜面上部。
6.根据权利要求1所述的针对城镇中小型河道污水治理的环保清洁井，其特征在于：所述进水口(63)和出水口(64)均沿水体清洁部(6)宽度方向延伸成长形，所述增氧扇(7)包括一固定轴(71)和穿设于固定轴(71)上的旋转扇(72)。
说明书
针对城镇中小型河道污水治理的环保清洁井
技术领域
本实用新型涉及河床的治理领域，尤其是涉及一种针对城镇中小型河道污水治理的环保清洁井。
背景技术
城市小河道不仅要发挥防洪、排涝、蓄水、航行等基本功能,还需要具有生态、景观、休闲、旅游等功能。为了增加城市绿化和美观，一般会在城市河道两侧种植绿色植物，而绿色植物的落叶会落入河道内，造成河道污染、堵塞等，河道水面上还会漂浮着塑料袋、塑料瓶等漂浮物，现有漂浮物的处理需要人工进行打捞，人工打捞存在费时费力、工作量大等问题。
为解决上述问题，出现了一种城市河道截污井，该截污井设置进水口和出水口，该进水口可将河水和漂浮物一起引入井内，而出水口可将井内的水重新排入河道内。但该截污口位置固定，当水位没过截污口时无法起到很好的截污作用;水位低于截污口时，无法发挥截污的作用;而将截污口设置面积过大，容易发生安全事故，且排水量大，无法及时排除井内的水，会导致漂浮物从井内满出地面，增大清理负担，同时给路人带来不便。树叶等部分漂浮物浮于水面一段时间后会发生腐烂，影响水质，所述的截污井只起到去除漂浮物的作用，并不能对水起到净化作用。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种可增加漂浮物拦截量，提高河水水质的针对城镇中小型河道污水治理的环保清洁井。
为了实现上述目的，本实用新型采用以下技术方案：一种针对城镇中小型河道污水治理的环保清洁井，包括井体、设于井体上的出水管及设于井体上连通河道的截污口，所述截污口处设有一可供漂浮物通过的安全栅栏，井体内位于截污口两侧设有供安全栅栏上下移动的滑轨，安全栅栏顶部固定一可随水位高低上下移动进而带动安全栅栏上下移动的浮板;安全栅栏连接一可收集漂浮物的杂物网兜;所述安全栅栏底部形成防透水的挡板;所述井体底部中间形成一水体清洁部，该水体清洁部内形成靠近截污口的净水区和靠近出水管的蓄水区;净水区上设有进水口，净水区内设有净水物，蓄水区内上设有一出水口，水体清洁部外位于出水口处设有一可在水的推动下旋转的增氧扇。本实用新型的浮板可随水位高低而上下移动，进而可带动安全栅栏和杂物网兜上下移动，保持对水面的最佳清洁效果，同时设置的挡板可对水起到阻挡作用，限制井体的进水量，还不会影响对水面的清洁效果，也增强了使用的安全性;而水体清洁部可对河水起到清洁作用，所述净水区可对河水进行净化，而蓄水区可延长河水在净水区内的停留时间，增强净水效果;所述增氧扇可在河水流出水体清洁部时推动增氧扇旋转，进而增加旋转增大了河水与空气的接触面积，进而增加了河水的氧气含量，进一步提高了水质。
进一步地，所述进水口和出水口均设于水体清洁部上部，蓄水区的底部连通净水区底部。该设置延长了河水在水体清洁部内的停留时间，提高了河水的清洁效果。
进一步地，所述安全栅栏顶部形成两可穿出浮板的插杆，插杆穿出浮板处连接一可拆卸的固定套。设置该插杆和固定套可方便安全栅栏和浮板的安装、拆卸，且连接牢固、稳定。
进一步地，所述滑轨顶部穿设横向的限位杆，该限位杆两端穿出滑轨各连接限位套。该限位杆可对安全栅栏的移动范围起到限制作用，且该限位杆和限位套拆卸方便，限位效果好。
进一步地，水体清洁部沿长度方向的截面呈梯形，所述进水口设于水体清洁部一端斜面上部，出水口设于水体清洁部另一端斜面上部。该设置的水体清洁部与河水的接触的时间长，净化效果好，同时水体清洁部两侧还可用于泥沙的沉淀，避免进水口和出水口堵塞。
进一步地，所述进水口和出水口均沿水体清洁部宽度方向延伸成长形，所述增氧扇包括一固定轴和穿设于固定轴上的旋转扇。该设置的进水口和出水口的进水和出水面积大，同时该设置的增氧扇与水的接触面积大，带动水运动的面积大，增氧效果好。
综上所述，本实用新型的杂物网兜可随水位高低移动，保证对水面的最佳清洁效果，增氧扇、水体清洁部则可提高河水的水质。
