申请日2015.05.04
公开(公告)日2016.01.13
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型属于污泥处理设备技术领域且公开了一种全自动高效污泥处理装置，包括传动装置、消毒除臭箱、干燥箱、储泥箱，所述消毒除臭箱、干燥箱和储泥箱依次通过导管相连接，所述消毒除臭箱上端设有进泥口和加药装置，所述进泥口和加药装置通过导管与消毒除臭箱连接，所述消毒除臭箱与干燥箱之间的导管内设有抽泥泵，所述干燥箱上端和下端均设有气泵，所述气泵通过导气管与干燥箱相连，所述干燥箱内部四角均设有干燥装置，所述储泥箱下端设有出泥口。本实用新型通过传动装置传送污泥，可以让污泥快速进入消毒除臭箱，并且减少了工人劳动量，通过消毒除臭箱，有利于把污泥中有毒物质和臭味去除，通过干燥箱内的干燥装置，可以将污泥干燥成泥巴。
权利要求书

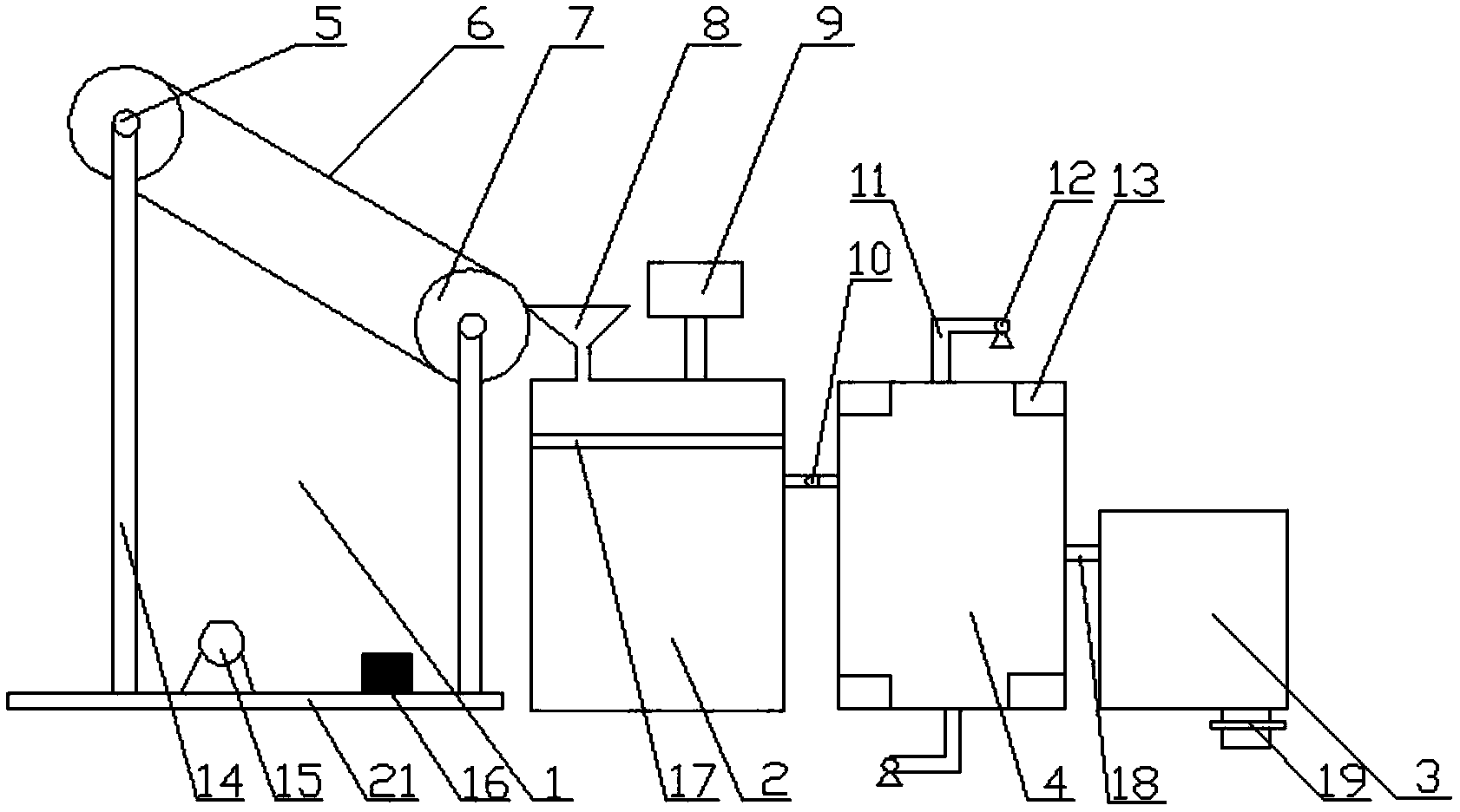

1.一种全自动高效污泥处理装置，包括传动装置(1)、消毒除臭箱(2)、干燥箱(4)、储泥箱(3)，其特征在于，所述消毒除臭箱(2)、干燥箱(4)和储泥箱(3)依次通过导管(18)相连接，所述消毒除臭箱(2)上端设有进泥口(8)和加药装置(9)，所述进泥口(8)和加药装置(9)通过导管(18)与消毒除臭箱(2)连接，所述消毒除臭箱(2)与干燥箱(4)之间的导管(18)内设有抽泥泵(10)，所述干燥箱(4)上端和下端均设有气泵(12)，所述气泵(12)通过导气管(11)与干燥箱(4)相连，所述干燥箱(4)内部四角均设有干燥装置，所述储泥箱下端设有出泥口，所述传动装置由传动轴(5)、传送轮(7)和传送带(6)组成。
2.根据权利要求1所述的一种全自动高效污泥处理装置，其特征在于，所述消毒除臭箱(2)内设有过滤板(17)，所述过滤板(17)设有小孔(20)。
3.根据权利要求1所述的一种全自动高效污泥处理装置，其特征在于，所述传动轴(5)设有支撑杆(14)，所述支撑杆(14)下端设有固定座(21)，所述固定座(21)上端设有电动机(15)和控制面板(16)。
4.根据权利要求3所述的一种全自动高效污泥处理装置，其特征在于，所述电动机(15)电性连接传动轴(5)。
5.根据权利要求3所述的一种全自动高效污泥处理装置，其特征在于，所述控制面板(16)设有电动机(15)开关、气泵(12)开关、抽泥泵(10)开关和干燥装置(13)开关。
说明书
一种全自动高效污泥处理装置
技术领域
本实用新型涉及一种污泥处理装置，具体涉及一种全自动高效污泥处理装置，属于污泥处理设备技术领域。
背景技术
目前，城市污水中含有大量的污泥,一方面污泥中含有大量的有机质和营养元素,可以制砖、制生化纤维板、制陶粒等;另一方面污泥中也可能含有大量的重金属物质、病原体、冰毒微生物和大量的毒性有机物，如不加以妥善处理和处置，将造成堆放和排放区周围环境严重的二次污染。
同时，随着海洋投弃被禁止，污泥弃置的比例正逐渐减少，由于填埋需要占用大量土地、影响填埋场作业且不能根治污染，土地填埋也受到严格的限制，污泥利用可分为土地利用和热能利用，具体方法包括堆肥、碱性稳定化、热干化、焚烧等，而污泥处理时都会用到污泥处理装置，所以污泥处理装置得到很大的发展。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种全自动高效污泥处理装置，通过传动装置传送污泥，可以让污泥快速进入消毒除臭箱，并且减少了工人劳动量，通过消毒除臭箱，有利于把污泥中有毒物质和臭味去除，通过干燥箱内的干燥装置，可以将污泥干燥成泥巴，通过气泵的使用，使干燥箱内的气体循坏，从而有利于对污泥进行快速干燥，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种全自动高效污泥处理装置，包括传动装置、消毒除臭箱、干燥箱、储泥箱，所述消毒除臭箱、干燥箱和储泥箱依次通过导管相连接，所述消毒除臭箱上端设有进泥口和加药装置，所述进泥口和加药装置通过导管与消毒除臭箱连接，所述消毒除臭箱与干燥箱之间的导管内设有抽泥泵，所述干燥箱上端和下端均设有气泵，所述气泵通过导气管与干燥箱相连，所述干燥箱内部四角均设有干燥装置，所述储泥箱下端设有出泥口，所述传动装置由传动轴、传送轮和传送带组成。
作为本实用新型的一种优选技术方案，所述消毒除臭箱内设有过滤板，所述过滤板设有小孔。
作为本实用新型的一种优选技术方案，所述传动轴设有支撑杆，所述支撑杆下端设有固定座，所述固定座上端设有电动机和控制面板。
作为本实用新型的一种优选技术方案，所述电动机电性连接传动轴。
作为本实用新型的一种优选技术方案，所述控制面板设有电动机开关、气泵开关、抽泥泵开关和干燥装置开关。
本实用新型所达到的有益效果是：一种全自动高效污泥处理装置，通过传动装置传送污泥，可以让污泥快速进入消毒除臭箱，并且减少了工人劳动量，通过消毒除臭箱，有利于把污泥中有毒物质和臭味去除，通过干燥箱内的干燥装置，可以将污泥干燥成泥巴，通过气泵的使用，使干燥箱内的气体循坏，从而有利于对污泥进行快速干燥，结构简单，便于推广使用。
