摘要

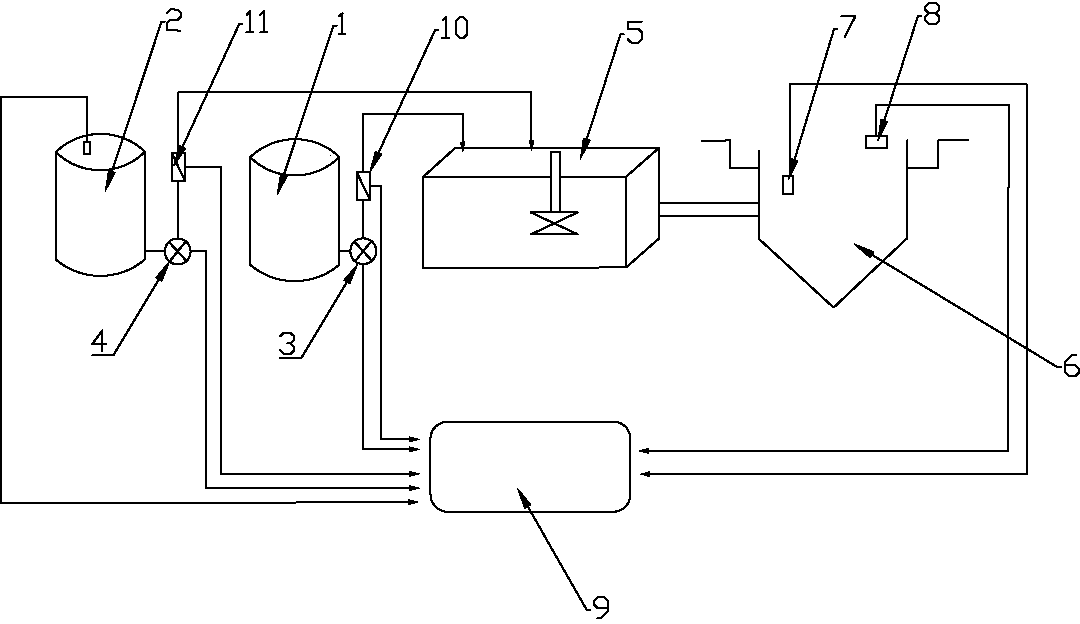

本实用新型涉及造纸污水处理技术领域，特别是涉及一种污水站加药装置，其结构包括混合池和沉淀池，还包括PAC储药罐、PAM储药罐和控制器，PAC储药罐的出药口通过第一输液泵与混合池的加药口连通，PAM储药罐的出药口通过第二输液泵与混合池的加药口连接，混合池与沉淀池通过输送管道连通。本实用新型实现对加药流量的精确控制，避免了药剂的过量消耗，减少过量药剂对环境造成二次污染，并且降低了整个污水站加药装置的运行成本。
摘要附图
权利要求书
1. 一种污水站加药装置，其特征在于：包括混合池和沉淀池，还包括PAC储药罐、PAM储药罐和控制器，所述PAC储药罐的出药口通过第一输液泵与所述混合池的加药口连通，所述PAM储药罐的出药口通过第二输液泵与所述混合池的加药口连接，所述混合池与所述沉淀池通过输送管道连通;所述第一输液泵与所述混合池的连接管路上设置有第一电磁流量计，所述第二输液泵与所述混合池的连接管路上设置有第二电磁流量计，所述第一电磁流量计和所述第二电磁流量计均与所述控制器电连接。
2. 根据权利要求1所述的一种污水站加药装置，其特征在于：所述第一输液泵和所述第二输液泵均设置为变频泵。
3. 根据权利要求1所述的一种污水站加药装置，其特征在于：所述混合池的加药口设置于所述混合池的顶部。
4. 根据权利要求1所述的一种污水站加药装置，其特征在于：所述混合池内设置有搅拌器。
5. 根据权利要求1所述的一种污水站加药装置，其特征在于：所述沉淀池内设置有泥位检测仪和悬浮物检测仪，所述泥位检测仪和所述悬浮物检测仪均与所述控制器电连接。
6. 根据权利要求1至5任意一项所述的一种污水站加药装置，其特征在于：所述控制器为PLC控制器。
说明书
一种污水站加药装置
技术领域
本实用新型涉及造纸污水处理技术领域，特别是涉及一种污水站加药装置。
背景技术
随着经济的发展，人们的物质生活得到了很大的发展，但是也给环境带来了诸多
不利的影响，如造纸废水水量大，污染浓度较高，因此需要对污水进行处理，以达到排放标准。
现有技术中，污水处理系统主要包括沉降装置、好氧生化装置、混凝装置、絮凝装置、过滤装置以及加药装置等，通过在不同的装置中添加不同的化学药剂，污水经过上述处理后能达到排放标准。但是，污水在上述处理过程中的周期较长，所添加的化学药剂使用过量，过量的药剂直接排放又会对环境造成二次污染，如果对过量的药剂进行后续处理，又会增加运行成本。
发明内容
本实用新型的目的在于避免现有技术中的不足之处而提供一种能够药剂添加量、减少环境二次污染、降低运行成本的污水站加药系统。
本实用新型的目的通过以下技术方案实现：
提供一种污水站加药装置，包括混合池和沉淀池，还包括PAC储药罐、PAM储药罐和控制器，所述PAC储药罐的出药口通过第一输液泵与所述混合池的加药口连通，所述PAM储药罐的出药口通过第二输液泵与所述混合池的加药口连接，所述混合池与所述沉淀池通过输送管道连通;所述第一输液泵与所述混合池的连接管路上设置有第一电磁流量计，所述第二输液泵与所述混合池的连接管路上设置有第二电磁流量计，所述第一电磁流量计和所述第二电磁流量计均与所述控制器电连接。
其中，所述第一输液泵和所述第二输液泵均设置为变频泵。
其中，所述混合池的加药口设置于所述混合池的顶部。
其中，所述混合池内设置有搅拌器。
其中，所述沉淀池内设置有泥位检测仪和悬浮物检测仪，所述泥位检测仪和所述悬浮物检测仪均与所述控制器电连接。
其中，所述控制器为PLC控制器。
本实用新型的有益效果：
本实用新型的一种污水站加药装置，包括混合池和沉淀池，还包括PAC储药罐、PAM储药罐和控制器，PAC储药罐的出药口通过第一输液泵与混合池的加药口连通，PAM储药罐的出药口通过第二输液泵与混合池的加药口连接，混合池与沉淀池通过输送管道连通;第一输液泵与混合池的连接管路上设置有第一电磁流量计，第二输液泵与混合池的连接管路上设置有第二电磁流量计，第一电磁流量计和第二电磁流量计均与控制器电连接。工作时，车间废水经过斜网过滤后进入混合池，PAC储药罐先向通过第一输液泵向混合池内投加混凝剂PAC，然后PAM储药罐通过第二输液泵向混合池内投加絮凝剂PAM使废水和添加的药剂充分混合反应进行絮凝沉淀，然后将经过混凝处理后的废水输送至沉淀池进行沉淀，接着经过沉淀及泥水分离后的废水流入到下个环节。上述加药过程中，第一电磁流量计和第二电磁流量计将药液输送流量信息返回至控制器，通过控制器调节第一输液泵和第二输液泵实现对加药流量的精确控制，从而避免了药剂的过量消耗，减少过量药剂对环境造成二次污染，并且降低了整个污水站加药装置的运行成本。
