申请日2015.05.03
公开(公告)日2015.08.26
IPC分类号C01D7/18
摘要

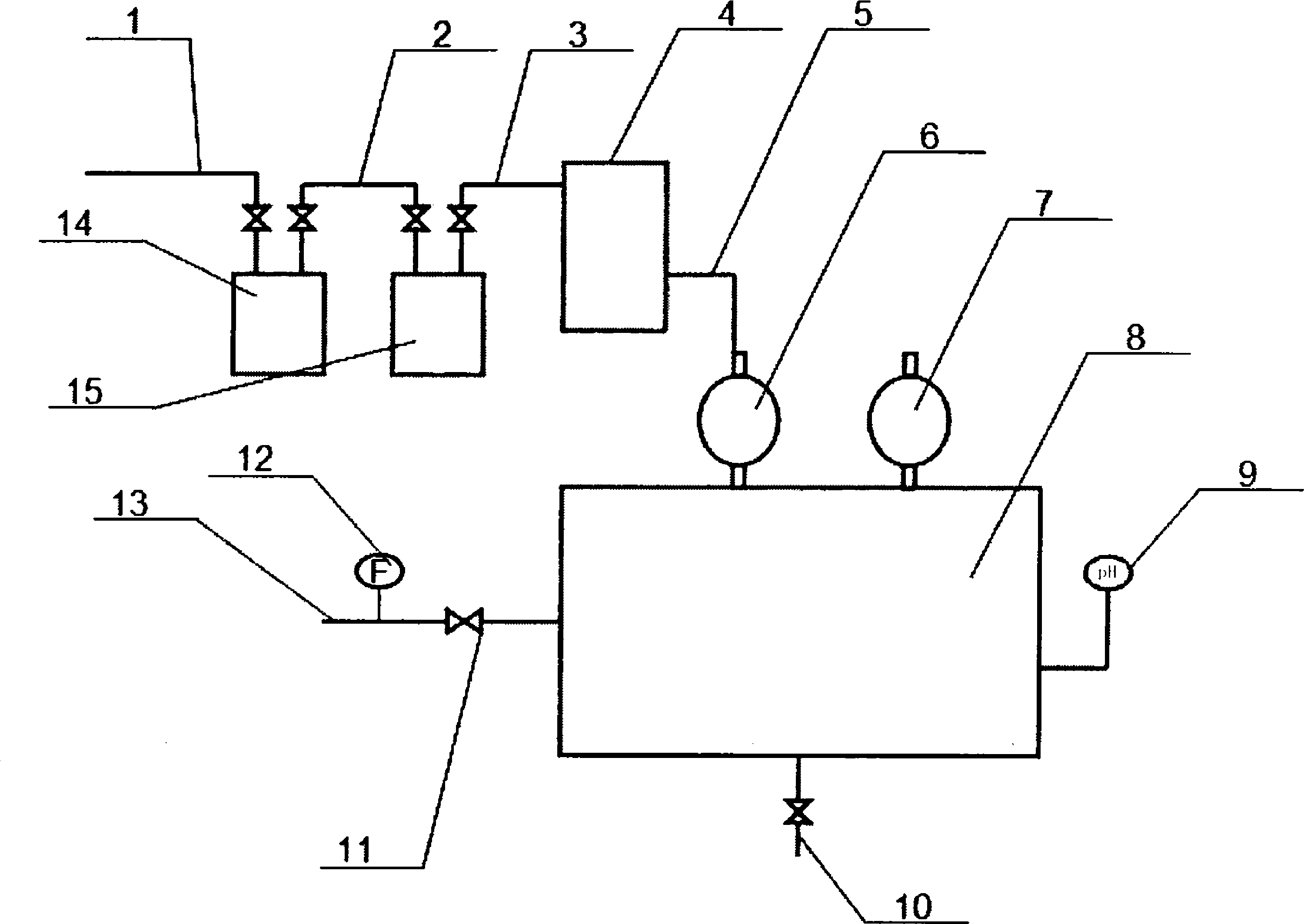

本实用新型涉及一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，包括反应器(8)以及与反应器(8)相连的干冰瓶(6)和Nacl瓶(7);反应器(8)的右方还设置有pH值测试仪(9);反应器(8)的左方设置有熄焦废水管(13)，熄焦废水管(13)上还连接着流量计(12)和截止阀(11);反应器(8)的下方设置有排液管(10)。该制碱制备装置简单易行、安全可靠、将兰炭废水变为纯碱，具有变废为宝、节能环保的优点。
权利要求书
1.一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，其特征在于，包括反应器(8)以及与反应器(8)相连的干冰瓶(6)和Nacl瓶(7);反应器(8)的右方还设置有pH值测试仪(9);反应器(8)的左方设置有熄焦废水管(13)，熄焦废水管(13)上还连接着流量计(12)和截止阀(11);反应器(8)的下方设置有排液管(10)。
2.根据权利要求1所述的一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，其特征在于，所述干冰瓶(6)上方通过输送管(5)与干冰制备机(4)相连。
3.根据权利要求2所述的一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，其特征在于，所述干冰制备机(4)通过二氧化碳管(3)与瓶B(15)相连。
4.根据权利要求3所述的一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，其特征在于，所述瓶B(15)通过烟气管I(2)与瓶A(14)相连接。
5.根据权利要求4所述的一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，其特征在于，所述瓶A(14)上还接着烟气管(1)。
6.根据权利要求1～5任一所述的一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，其特征在于，反应器(8)采用陶瓷材料制作。
说明书
一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置
一、技术领域
本实用新型属于煤化工技术领域和燃气锅炉技术领域，涉及一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置。
二、背景技术
在陕西榆林，兰炭产业是该地区的支柱产业。兰炭生产过程中采用水冷熄焦，熄焦废水中含有大量NH3，直接排放会给环境造成严重污染。制备兰炭所产生的荒煤气通入到燃气锅炉发电厂中用作燃料，所排放的大量CO2会引起大气的温室效应。为了促进兰炭生产工艺的节能环保，使兰炭废水中的NH3变废为宝，有必要对兰炭生产工艺中所排放的废水和燃气锅炉排放的废气有效利用。
三、发明内容
本实用新型的目的是提供一种利用熄焦废水和燃气锅炉排放废气制取纯碱的装置，来解决现有兰炭制备过程中所产生的废水和燃气锅炉所产生的废气。
本实用新型通过以下技术方案来实现：
一种利用熄焦废水和燃气锅炉排放烟气制取纯碱的装置，包括反应器以及与反应器相连的干冰瓶和Nacl瓶;反应器的右方还设置有pH值测试仪;反应器的左方设置有熄焦废水管，熄焦废水管上还连接着流量计和截止阀;反应器的下方设置有排液管。
所述干冰瓶上方通过输送管与干冰制备机相连。
所述干冰制备机通过二氧化碳管与瓶B相连。
所述瓶B通过烟气管I与瓶A相连接。
所述瓶A上还接着烟气管。
所述反应器(8)采用陶瓷材料制作。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型涉及一种利用兰炭熄焦废水和燃气锅炉所排放烟气制取纯碱的装置，该装置从燃气锅炉所排放烟气中提取出CO2，并将其制取为干冰，然后将干冰和Nacl粉末共同送入装有熄焦废水的反应器中，令CO2、Nacl和NH3相互接触并发生反应生成纯碱。CO2净化装置里分别配置有焦性没食子酸溶液和氯化氩铜氨溶液，为的是去除烟气中的O2和CO以便于产生纯净的CO2。采用干冰制备机将CO2制作为干冰，可为反应器降温，达到反应所需温度。反应器采用陶瓷材料，可防止酸腐蚀。该纯碱制备装置简单易行、安全可靠、将兰炭废水变为纯碱，具有变废为宝、节能环保的优点。
