申请日2015.10.15
公开(公告)日2016.02.24
IPC分类号C02F9/08
摘要
本实用新型属于水净化处理领域，特别涉及一种将传统水处理技术与光催技术化相结合的光催化水处理器。所述的光催化水处理器外形为空心圆柱状，外壳设置有进水口和出水口，外来水源经过进水口进入光催化水处理器内，经过处理的净化水由出水口流出;空心圆柱状的光催化水处理器内设置有柱状过滤体和防水套管与紫外线灯管，紫外线灯管位于防水套管内。本实用新型和现有技术相比，将传统的超滤膜过滤、活性炭吸附与光催化技术相结合，具有装置简单、结构合理、成本低、水净化效果理想等特点，通过高效的光催化反应，能够有效的杀灭水中细菌，降解水中的有机污染物，让水体得到更好的净化，保证了日常饮用水的质量。
权利要求书

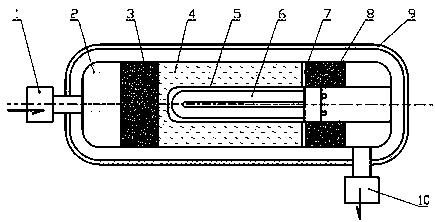

1.一种光催化水处理器，其特征在于所述的光催化水处理器外形为空心圆柱状，外壳设置有进水口和出水口，外来水源经过进水口进入光催化水处理器内，经过处理的净化水由出水口流出;空心圆柱状的光催化水处理器内设置有柱状过滤体和防水套管与紫外线灯管，紫外线灯管位于防水套管内。
2.根据权利要求1所述的一种光催化水处理器，其特征在于所述的所述的柱状过滤体从进水到出水方向依次设置有PP棉过滤层、前置活性炭过滤层、TiO2纤维过滤层、超滤膜过滤层和后置活性炭过滤层。
3.根据权利要求1所述的一种光催化水处理器，其特征在于所述的TiO2纤维过滤层，在中轴线上设置有用于安放防水套管的凹孔。
4.根据权利要求1所述的一种光催化水处理器，其特征在于所述的防水套管，为玻璃材质或石英材质，具有很高的光透过率。
说明书
一种光催化水处理器
技术领域
本实用新型属于水净化处理领域，涉及一种光催化水处理器，特别涉及一种将传统水处理技术与光催技术化相结合的光催化水处理器。
背景技术
近年来，随着环境污染的加剧，引水安全越来越受到人们的关注;目前市面上的水净化设备种类繁多，其技术方案可分为反渗透膜，超滤膜，活性炭吸附、臭氧净化、中高效过滤器或将上述技术进行组合等，其中以物理处理方法为主，采用臭氧净化方法则净化后的水质有异味。经过上述方法处理的水基本上都存在相应的缺陷，要么净化效果不理想，要么出来的水质口感不佳，要么易产生二次污染，要么价格高昂等。
发明内容
为了克服目前水净化设备中存在的问题，本实用新型的目的是提供一种装置简单、结构合理、成本低、水净化效果理想、以传统水处理技术与光催技术化相结合的光催化水处理器。
本实用新型解决其技术问题的技术方案是：一种光催化水处理器，其特征所述的光催化水处理器外形为空心圆柱状，外壳设置有进水口和出水口，外来水源经过进水口进入光催化水处理器内，经过处理的净化水由出水口流出;空心圆柱状的光催化水处理器内设置有柱状过滤体和防水套管与紫外线灯管，紫外线灯管位于防水套管内。
所述的柱状过滤体从进水到出水方向依次设置有PP棉过滤层、前置活性炭过滤层、TiO2纤维过滤层、超滤膜过滤层和后置活性炭过滤层。
所述的TiO2纤维过滤层，在中轴线上设置有用于安放防水套管的凹孔。
所述的防水套管，为玻璃材质或石英材质，具有很高的光透过率。
本实用新型的一种光催化水处理器和现有技术相比，将传统的超滤膜过滤、活性炭吸附与光催化技术相结合，具有装置简单、结构合理、成本低、水净化效果理想等特点;通过高效的光催化反应，能够有效的杀灭水中细菌、除臭、防霉防藻和有效降解水中的有机污染物，让水体得到更好的净化，保证了日常饮用水的质量。
