申请日2015.08.02
公开(公告)日2015.12.09
IPC分类号E03C1/122; E03C1/264; E03C1/182; E03C1/126
摘要
本实用新型公开了一种厨房菜盆用污水处理式水管，包括盆体以及设置在盆体底部的水管，所述水管由下水管、滞水管和排水管组成，所述下水管内设有筒状过滤网;所述滞水管内设有滞水，且所述滞水管为圆弧状，所述滞水管通过连接管与杀菌箱连接，所述滞水管通过连接管与除臭箱连接，所述滞水管底端设有塑料盖，且所述塑料盖为可拆卸结构，所述塑料盖上设有过滤网，可避免污水处理系统的臭气倒灌，有效解决污水处理系统臭气四溢的困扰，提高人们生活环境的舒适度，可解决滞水中的滋生细菌带来的一些气味，方便了人们对滞水管进行清理，避免因管道内杂物较多而影响水流的速度，方便实用。
权利要求书

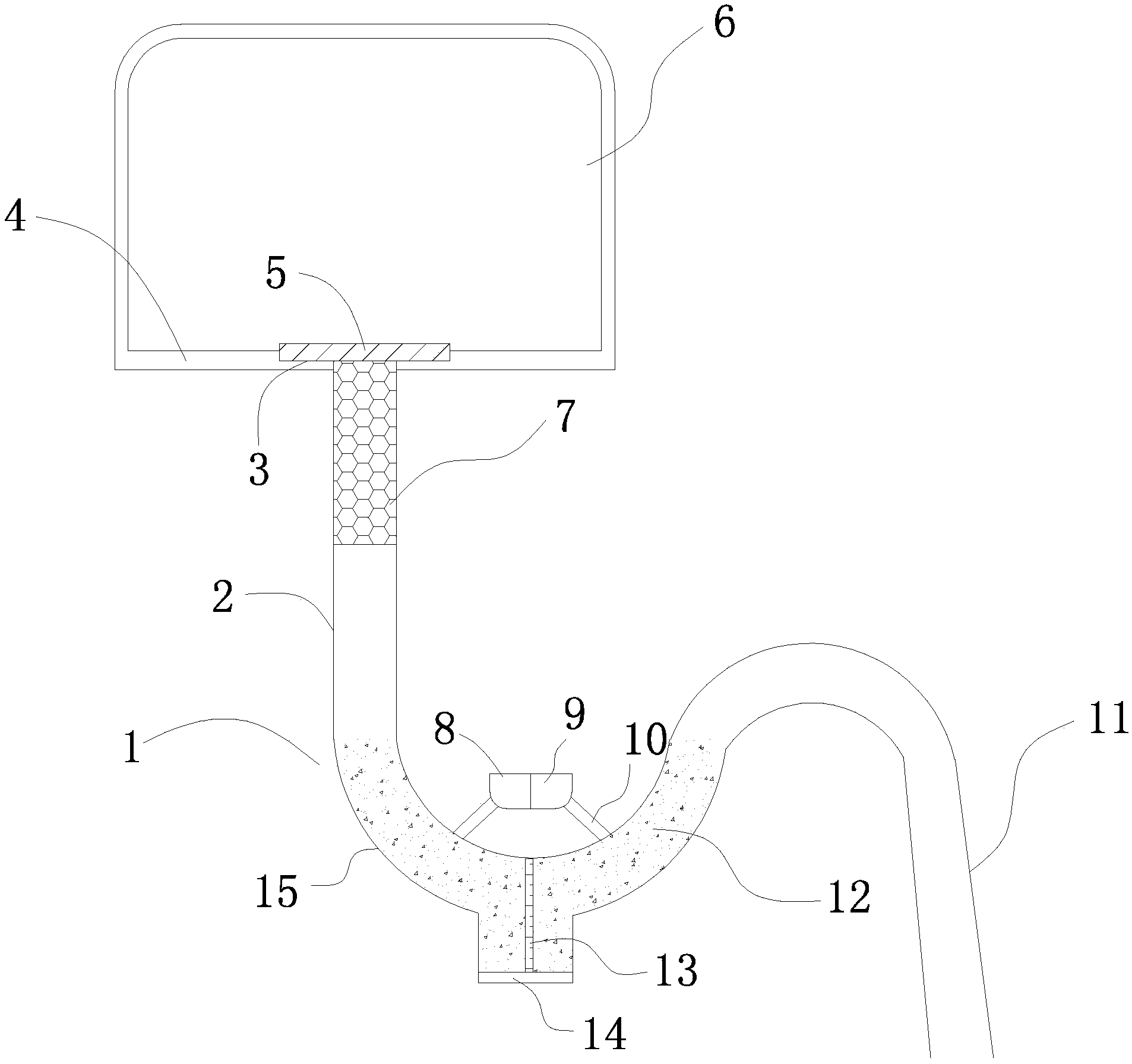

1.一种厨房菜盆用污水处理式水管，包括盆体(6)以及设置在盆体(6)底部的水管(1)，其特征在于，所述水管(1)由下水管(2)、滞水管(15)和排水管(11)组成，所述下水管(2)内设有筒状过滤网(7);所述滞水管(15)内设有滞水(12)，且所述滞水管(15)为圆弧状，所述滞水管(15)通过连接管(10)与杀菌箱(8)连接，所述滞水管(15)通过连接管(10)与除臭箱(9)连接，所述滞水管(15)底端设有塑料盖(14)，且所述塑料盖(14)为可拆卸结构，所述塑料盖(14)上设有过滤网(13)。
2.根据权利要求1所述的一种厨房菜盆用污水处理式水管，其特征在于，所述盆体(6)底端设有盆座(4)，所述盆座(4)底端连接有下水管(2)，所述下水管(2)与滞水管(15)连接，所述滞水管(15)与排水管(11)连接，所述盆座(4)上设有凹槽(3)，所述凹槽(3)上扣合有套环(5)，所述套环(5)与筒状过滤网(7)连接。
3.根据权利要求1所述的一种厨房菜盆用污水处理式水管，其特征在于，所述过滤网(13)一端连接塑料盖(14)，所述过滤网(13)另一端连接在滞水管(15)内壁上;所述杀菌箱(8)通过连接管(10)与滞水管(15)相连通，所述除臭箱(9)通过连接管(10)与滞水管(15)相连通;所述筒状过滤网(7)的孔径大于过滤网(13)的孔径。
说明书
一种厨房菜盆用污水处理式水管
技术领域
本实用新型涉及一种污水处理水管，特别涉及一种厨房菜盆用污水处理式水管，属于环保技术领域。
背景技术
水是生命之源，我们生活离不开水，但是现在水污染的现象日益严重，人们用过的污水一般是直接排放到下水道，随着下水道流到河流，对自然环境造成了一定的影响。污水，通常指受一定污染的、来自生活和生产的排出水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
公知的厨房污水都会透过一个排水管直接拉管至污水区，将污水直接排放至污水区。一般家庭污水中含有高浓度的有机物，当在污水区处理家庭污水的时候，无可避免的会产生令人生厌的臭味，此种臭味容易沿着排水管四溢散发出来，给人们的生活环境带来臭味污染。但是公知的污水区，没有安装任何的防臭装置，无法满足现代生活高品质的追求。因为生活污水里面有大量的有机物，会滋生大量的细菌以及一些病菌，给人们的健康带来一定的伤害。在厨房用水中，人们使用过的污水一般是经过下水道排出，如果不对污水中的杂物进行处理容易使管道堵塞，给人们生活带来不便;目前家庭对污水的处理主要是在排水口设置一个过滤网，但是这些过滤网一般只能过滤较大的杂物，导致那些体积较小的脏物还是会流至下水管道，从而也有可能造成管道堵塞。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种厨房菜盆用污水处理式水管，使用弧形结构的滞水管，杀菌箱通过连接管与滞水管相连通，除臭箱通过连接管与滞水管相连通，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种厨房菜盆用污水处理式水管，包括盆体以及设置在盆体底部的水管，所述水管由下水管、滞水管和排水管组成，所述下水管内设有筒状过滤网;所述滞水管内设有滞水，且所述滞水管为圆弧状，所述滞水管通过连接管与杀菌箱连接，所述滞水管通过连接管与除臭箱连接，所述滞水管底端设有塑料盖，且所述塑料盖为可拆卸结构，所述塑料盖上设有过滤网。
作为本实用新型的一种优选技术方案，所述盆体底端设有盆座，所述盆座底端连接有下水管，所述下水管与滞水管连接，所述滞水管与排水管连接，所述盆座上设有凹槽，所述凹槽上扣合有套环，所述套环与筒状过滤网连接。
作为本实用新型的一种优选技术方案，所述过滤网一端连接塑料盖，所述过滤网另一端连接在滞水管内壁上;所述杀菌箱通过连接管与滞水管相连通，所述除臭箱通过连接管与滞水管相连通;所述筒状过滤网的孔径大于过滤网的孔径。
与现有技术相比本实用新型所达到的有益效果是：本实用新型通过筒状过滤网可对一些大颗粒的杂质进行滤除，且存放在筒状过滤网中，当杂质存放满之后可进行倒出，使用方便。滞水管内设有滞水，且滞水管为圆弧状，可避免污水处理系统的臭气倒灌，有效解决污水处理系统臭气四溢的困扰，提高人们生活环境的舒适度。通过杀菌箱与滞水管相通连可对滞水管内的一些病菌滋生，影响人的身体健康。通过除臭箱与滞水管相通连，可解决滞水中的滋生细菌带来的一些气味。塑料盖上设有过滤网，过滤网的孔径比筒状过滤网的结构要小，防止排水管发生堵塞的现象。由于塑料盖为可拆卸结构，方便了人们对滞水管进行清理，避免因管道内杂物较多而影响水流的速度，方便实用。
