申请日2015.01.30
公开(公告)日2015.05.13
IPC分类号B01D36/04; C02F9/02
摘要
本发明涉及一种湿化法处理病死动物的废水悬浮物分离工艺及装置，所述工艺包括以步骤：步骤一，启动卧螺离心机，通过泵将筛分液抽入所述卧螺离心机内进行离心，形成渣和离心液，所述离心液作为废水由承接离心液的箱体承接;步骤二，启动振动筛，将所述离心液输送进入到所述振动筛内，形成渣;步骤三，启动螺旋输送机，将所述振动筛形成的渣和所述卧螺离心机形成的渣一起推送出去;步骤四，用热水将所述振动筛和卧螺离心机进行清洗。所述装置包括上平台、下支撑架、卧螺离心机、振动筛、承接离心液的箱体、承接筛分液的箱体、控制装置等。本发明提供的组合分离工艺和装置彻底解决了病死动物湿化法废水悬浮物分离过程中产生的各种问题。
权利要求书
1.一种病死动物湿化法处理废水悬浮物组合分离工艺，其特征在于，包括以步骤：
步骤一，启动卧螺离心机，待卧螺离心机完成启动正常运行后，通过泵将承接筛分 液的箱体内的筛分液抽入所述卧螺离心机内进行离心，形成渣和离心液，所述离心液作 为废水由承接离心液的箱体承接;
步骤二，启动振动筛，将所述离心液输送入到所述振动筛内，形成渣，根据所述振 动筛的出渣口的出渣湿度，调节离心液进入所述振动筛的流量，使出渣口的出渣湿度呈 不淌水的浓粥状;
步骤三，启动螺旋输送机，将步骤二中所述振动筛形成的渣和步骤一中所述卧螺离 心机形成的渣一起推送出去;
步骤四，当病死动物湿化法处理废水悬浮物经过所述振动筛的粗去杂和经过所述卧 螺离心机的细分离后，用热水将所述振动筛、所述卧螺离心机按照处理物料的工作步骤 进行清洗，待所述卧螺离心机的出料为清水后，关闭热水和所述振动筛，待承接筛分液 的箱体内的清水被所述泵抽完后，关闭所述卧螺离心机。
2.如权利要求1所述的一种病死动物湿化法处理废水悬浮物组合分离工艺，其特征 在于，步骤一中，调节卧螺离心机的差速比为4。

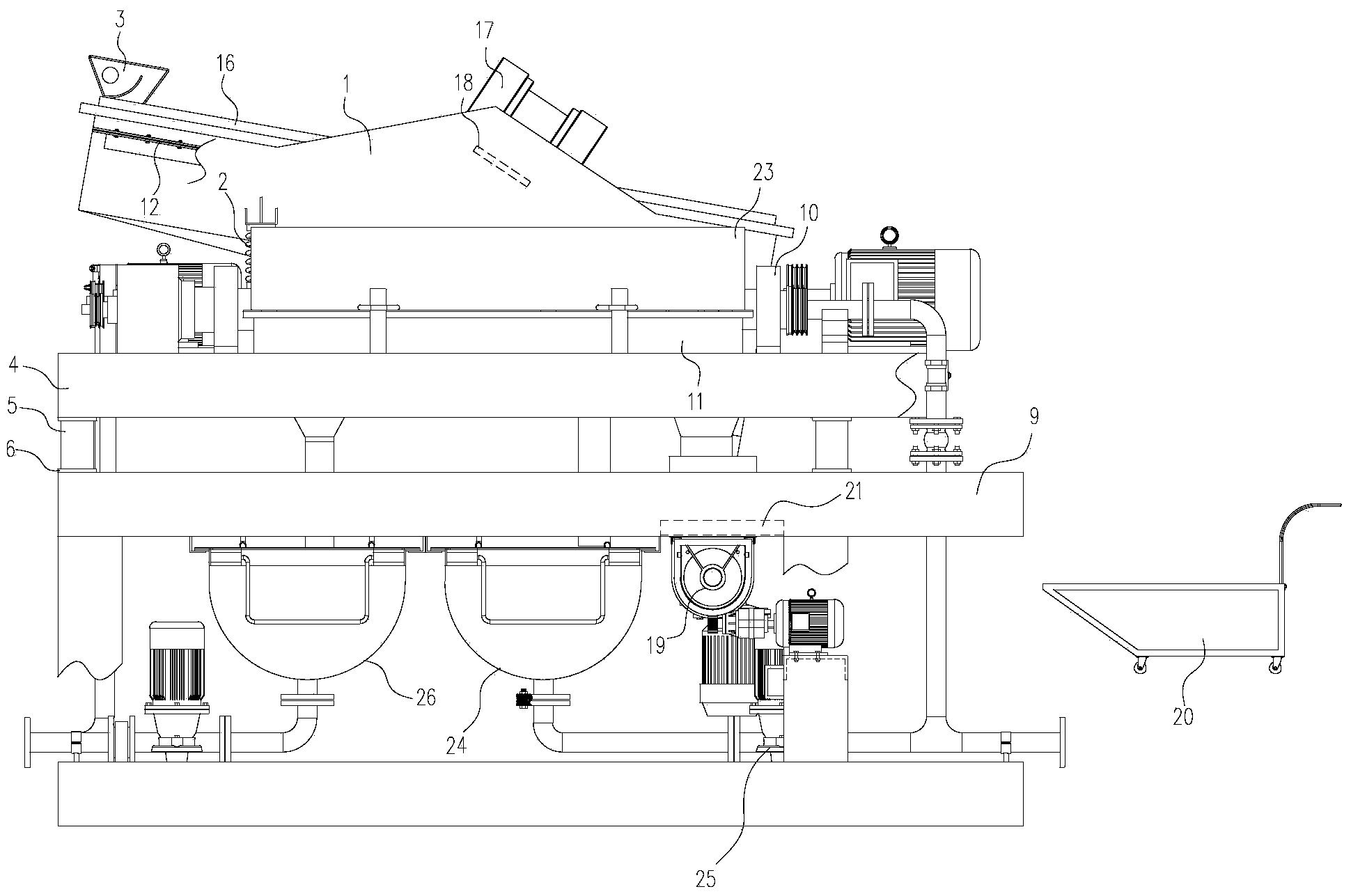

3.用于权利要求1或2所述组合分离工艺的分离装置，其特征在于，包括上平台(4)、 下支撑架(9)、卧螺离心机(23)、振动筛(1)、承接离心液的箱体(26)和承接筛分液的箱 体(24)，所述下支撑架(9)和所述上平台(4)由方钢无缝焊接而成，所述下支撑架(9)和 所述上平台(4)的中间由减震垫(6)固定的橡胶减震器(5)连接，所述上平台(4)的一边设 置所述卧螺离心机(23)，另一边设置所述振动筛(1)，所述振动筛(1)的出渣口(7)和所 述卧螺离心机(23)的出渣口(8)处于同一水平线上;所述振动筛(1)与所述上平台(4)之 间通过振动筛减震弹簧(2)连接，所述卧螺离心机(23)通过带有轴承座(10)的托架(11) 固定在所述上平台(4)上。
4.如权利要求3所述的分离装置，其特征在于，所述振动筛(1)的进料收集箱(3) 固定在所述振动筛的盖子(16)上，横跨所述振动筛的横梁(18)上设置有振动器(17)，所 述振动筛(1)的固有频率与所述振动器(17)的频率一致;筛网(12)通过压条(13)和螺丝 (14)固定于筛板(15)上。
5.如权利要求3所述的分离装置，其特征在于，还包括螺旋输送机(19)，由螺旋输 送机(19)收集所述振动筛(1)形成的渣和所述卧螺离心机(23)形成的渣后，统一输送到 运输小车(20)内，所述螺旋输送机(19)通过螺丝固定在与所述下支撑架(9)无缝焊接的 角钢21上。
6.如权利要求3所述的分离装置，其特征在于，所述筛网(12)为40目的筛网。
说明书
病死动物湿化法处理废水悬浮物分离工艺及装置
技术领域
本发明属固液分离技术领域，具体涉及一种湿化法处理病死动物的废水悬浮物分离 工艺及装置。
背景技术
动物无害化处理中心病死动物湿化法产生的废水，含有猪毛、碎骨、油脂等杂物， 废水粘度大且处理技术仅单独采用振动筛或卧螺离心机，造成设备经常堵塞。病死动物 湿化法处理产生的废水，由于油脂含量较高，在常温下极易结冻，加温解冻后进入下一 阶段的保温措施未跟上，使得处理过程中温度降低较快，猪毛、碎骨等杂物分离不彻底。
目前，针对病死动物湿化法处理废水悬浮物分离工艺及装置尚存在的不足之处为： (1)整个组合分离装置体积较大，运输费用高;(2)装置运行会产生噪音，消音尚未 配备;(3)组合分离装置若能安装外壳，可实现组合分离装置的移动性;(4)造价偏高， 普及性难度较大。
因此，对于病死动物湿化法处理废水悬浮物分离工艺及装置存在进一步的改进和优 化需求，这也是该技术领域内的研究热点和重点之一，更是本发明得以完成的动力和出 发点所在。
发明内容
为了克服现有技术存在的上述技术问题，本发明人在进行了大量的深入研究之后， 提供了一种病死动物湿化法处理废水悬浮物组合分离工艺，本发明提供的组合分离工艺 将粗除杂和细过滤相结合并在紧急处理时间内保证温度变化幅度小于3摄氏度，为了配 合设计的组合分离工艺，本发明了还提供一套组合分离装置，彻底解决了病死动物湿化 法废水悬浮物分离过程中产生的各种问题。
本发明通过以下技术方案实现：
第一方面，本发明涉及一种病死动物湿化法处理废水悬浮物组合分离工艺，包括以 步骤：
步骤一，启动卧螺离心机，待卧螺离心机完成启动正常运行后，通过泵将承接筛分 液的箱体内的筛分液抽入所述卧螺离心机内进行离心，形成渣和离心液，所述离心液作 为废水由承接离心液的箱体承接;
步骤二，启动振动筛，将所述离心液输送入到所述振动筛内，形成渣，根据所述振 动筛的出渣口的出渣湿度，调节离心液进入所述振动筛的流量，使出渣口的出渣湿度呈 不淌水的浓粥状;
步骤三，启动螺旋输送机，将步骤二中所述振动筛形成的渣和步骤一中所述卧螺离 心机形成的渣一起推送出去;
步骤四，当病死动物湿化法处理废水悬浮物经过所述振动筛的粗去杂和经过所述卧 螺离心机的细分离后，用热水将所述振动筛、所述卧螺离心机按照处理物料的工作步骤 进行清洗，待所述卧螺离心机的出料为清水后，关闭热水和所述振动筛，待承接筛分液 的箱体内的清水被所述泵抽完后，关闭所述卧螺离心机。
优选的，步骤一中，调节卧螺离心机的差速比为4。
第二方面，本发明涉及一种用于上述病死动物湿化法处理废水悬浮物组合分离工艺 的组合分离装置，包括上平台、下支撑架、卧螺离心机、振动筛、承接离心液的箱体和 承接筛分液的箱体，所述下支撑架和所述上平台由方钢无缝焊接而成，所述下支撑架和 所述上平台的中间由减震垫固定的橡胶减震器连接，所述上平台的一边设置所述卧螺离 心机，另一边设置所述振动筛，所述振动筛的出渣口和所述卧螺离心机的出渣口处于同 一水平线上;所述振动筛与所述上平台之间通过振动筛减震弹簧连接，所述卧螺离心机 通过带有轴承座的托架固定在所述上平台上。
本发明的组合分离装置中，所述振动筛的进料收集箱固定在所述振动筛的盖子上， 横跨所述振动筛的横梁上设置有振动器，所述振动筛的固有频率与所述振动器的频率一 致，达到最佳的振动筛分除杂效果;筛网通过压条和螺丝固定于筛板上。
本发明的组合分离装置还包括螺旋输送机，由螺旋输送机收集所述振动筛形成的渣 和所述卧螺离心机形成的渣后，统一输送到运输小车内，所述螺旋输送机通过螺丝固定 在与所述下支撑架无缝焊接的角钢上。
本发明中，所述筛网为40目筛网。
与现有技术相比，本发明的有益效果如下：本发明中，通过PLC完成自动进料、 粗细分离、物料输送和设备清洗工作，当卧螺离心机的差速比为4，并确定泵开关的先 后顺序，可实现整个组合分离工艺和装置的自动化工作。本发明提供的组合分离工艺将 粗除杂和细过滤相结合并在紧急处理时间内保证温度变化幅度小于3摄氏度，同时通过 组合分离装置配合组合分离工艺能够彻底解决病死动物湿化法废水悬浮物分离过程中 产生的各种问题。
