申请日2015.03.16
公开(公告)日2015.08.26
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型工业废水处理设备，包括原水进口，所述原水进口后面依次设有吸附池、沉淀装置、化学反应装置、过滤室、消毒室、排污出口，所述吸附池上面设有阀门，所述消毒室上面设有放药窗口;所述化学反应装置包括外壳、观察窗口、化学剂放置口和取样口，所述观察窗口设置在外壳前面的中间位置，所述化学剂放置口设置在外壳上面，所述取样口设置在外壳的底部。该新型工业废水处理设备采用观察窗口，有利于实现可视化，方便人们观察。通过沉淀筛的设计可以去除大的杂质，提高工作效率，通过取样口的设计，方便检验污水，适合抽样检验。

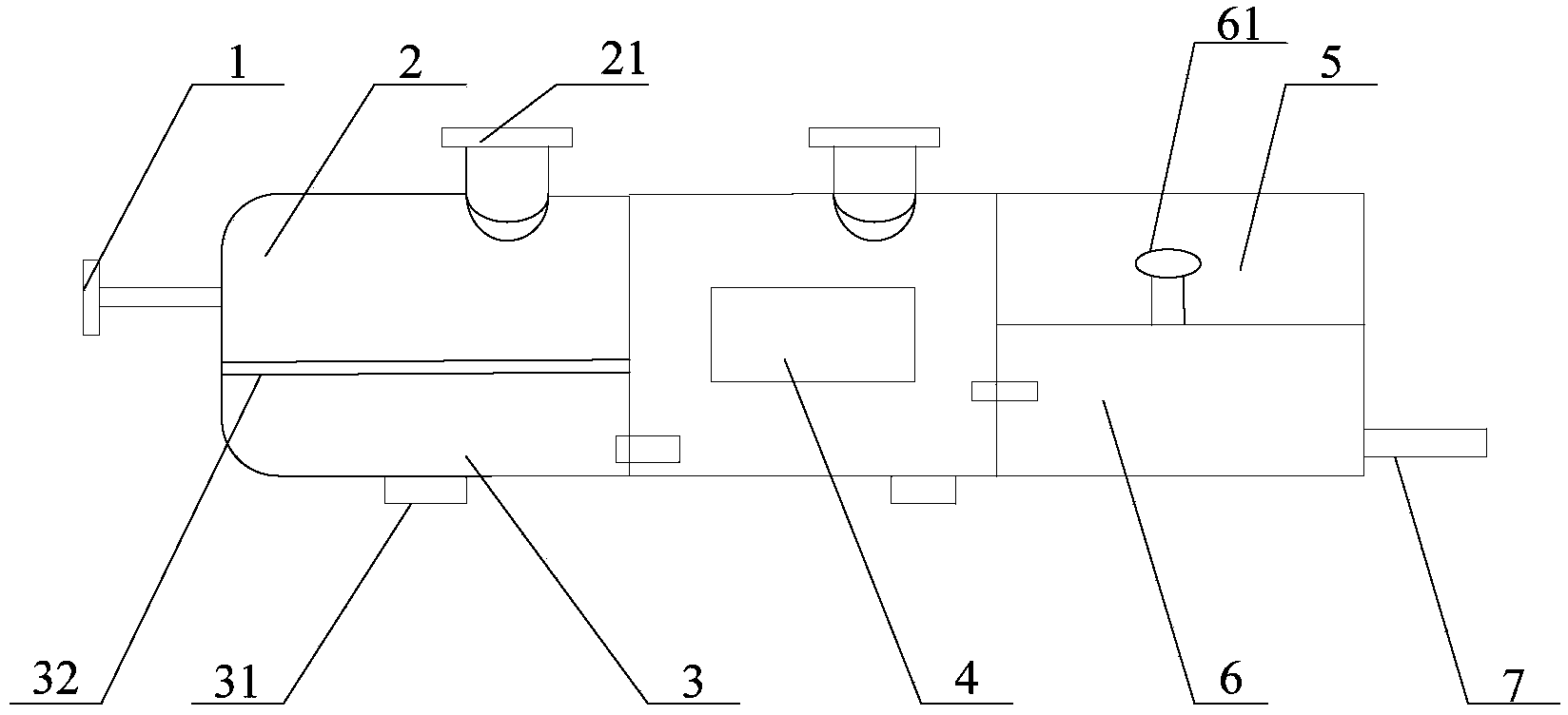

摘要附图
权利要求书
1.一种新型工业废水处理设备，包括原水进口，其特征在于：所述原水进口后面依次设有吸附池、沉淀装置、化学反应装置、过滤室、消毒室、排污出口，所述吸附池上面设有阀门，所述消毒室上面设有放药窗口;所述化学反应装置包括外壳、观察窗口、化学剂放置口和取样口，所述观察窗口设置在外壳前面的中间位置，所述化学剂放置口设置在外壳上面，所述取样口设置在外壳的底部。
2.根据权利要求1所述的一种新型工业废水处理设备，其特征在于：所述沉淀装置下面设有出口，上面设有可拆卸式的沉淀筛，方便拆卸清洗。
3.根据权利要求1所述的一种新型工业废水处理设备，其特征在于：所述观察窗口设置成长度为200mm宽度为100mm的长方形，采用透明度好的亚克力材料。
4.根据权利要求1所述的一种新型工业废水处理设备，其特征在于：所述取样口设置成L形状，上面设有开关。
说明书
一种新型工业废水处理设备
技术领域
本实用新型涉及废水设备技术领域，具体为一种新型工业废水处理设备。
背景技术
随着工业的迅速发展，废水的种类和数量迅猛增加，工业废水在没有经过处理直接排出的话会造成对水体的污染，可以说废水污染日趋广泛和严重，威胁人类的健康和安全。现有设备处理不够有效去除有毒有害物质，如公开号为CN 104291490 A的中国专利，公开了一种新型工业废水处理设备，能做到去除有害物质，但是存在去除有毒物质不彻底，检查废水处理成分不方便。为此，我们提出一种新型工业废水处理设备。
实用新型内容
本实用新型的目的在于提供一种新型工业废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下解决方案：一种新型工业废水处理设备，包括原水进口，所述原水进口后面依次设有吸附池、沉淀装置、化学反应装置、过滤室、消毒室、排污出口，所述吸附池上面设有阀门，所述消毒室上面设有放药窗口;所述化学反应装置包括外壳、观察窗口、化学剂放置口和取样口，所述观察窗口设置在外壳前面的中间位置，所述化学剂放置口设置在外壳上面，所述取样口设置在外壳的底部。
优选的，所述沉淀装置下面设有出口，上面设有可拆卸式的沉淀筛，方便拆卸清洗。
优选的，所述观察窗口设置成长度为200mm宽度为100mm的长方形，采用透明度好的亚克力材料。
优选的，所述取样口设置成L形状，上面设有开关，方便取样检测。
与现有技术相比，本实用新型的有益效果是：该新型工业废水处理设备采用观察窗口，有利于实现可视化，方便人们观察。通过沉淀筛的设计可以去除大的杂质，提高工作效率，通过取样口的设计，方便检验污水，适合抽样检验。
