申请日2015.08.02
公开(公告)日2016.02.03
IPC分类号C02F11/12; C02F11/14
摘要
本实用新型公开了一种小型的污泥脱水装置，包括基座、搅拌罐、集水槽和料筒，所述基座的顶部从左至右分别设有污泥储存槽、支架、第二电机和集水槽，所述基座的左侧顶部连接有污泥储存槽，所述支架的顶部从左至右分别设有搅拌罐和台座，所述搅拌罐的内腔底部设有旋转挡板，所述搅拌罐的顶部左侧衔接有絮凝剂瓶，所述集水槽的顶部连接有料筒，所述料筒的内腔底部设有过滤网，该小型的污泥脱水装置，絮凝剂瓶的设置，使得污泥和絮凝剂快速反应，有利于提高污水和污泥分离的速度，本新型实用构造简单，脱水效果好，工作效率高，可推广使用。
权利要求书

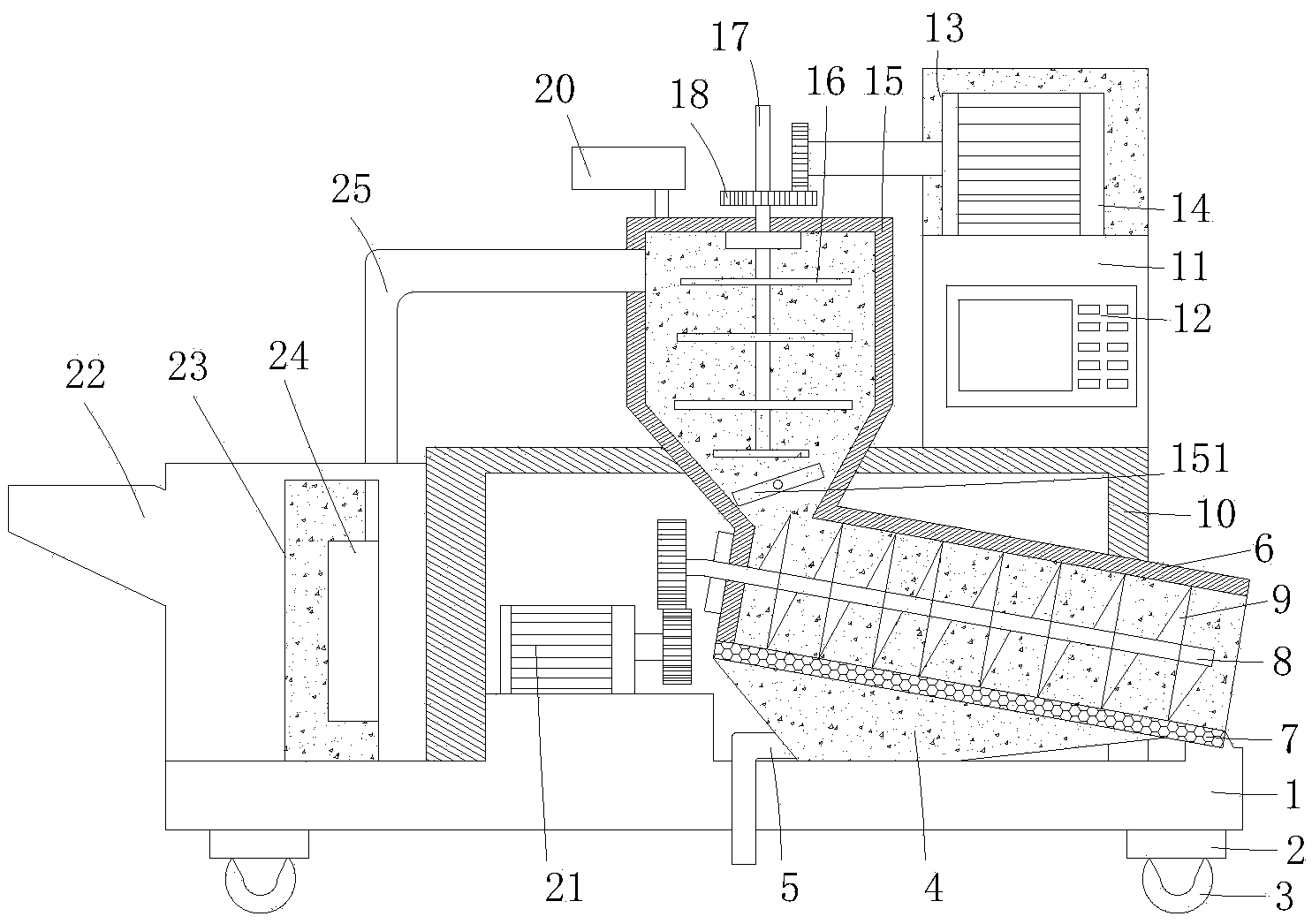

1.一种小型的污泥脱水装置，包括基座(1)、搅拌罐(15)、集水槽(4) 和料筒(6)，其特征在于：所述基座(1)的底部左、右两侧均安装有立板(2)，所述立板(2)的底部连接有滚轮(3)，所述基座(1)的顶部从左至右分别设有污泥储存槽(22)、支架(10)、第二电机(21)和集水槽(4)，所述基座(1) 的左侧顶部连接有污泥储存槽(22)，所述污泥储存槽(22)的正面设有查看窗 (23)，所述污泥储存槽(22)的内腔设有污泥泵(24)，所述污泥泵(24)的顶部衔接有导管(25)，所述支架(10)的顶部从左至右分别设有搅拌罐(15) 和台座(11)，所述台座(11)的正面设有控制面板(12)，所述台座(11)的顶部设有吸音箱(13)，所述吸音箱(13)的内腔底部连接有第一电机(14)，所述第一电机(14)的左侧通过传动齿轮(18)啮合连接有搅拌轴(17)，所述搅拌轴(17)的一端设有搅拌罐(15)，所述搅拌罐(15)的内腔底部设有旋转挡板(151)，所述搅拌罐(15)的正面设有观测口(19)，所述搅拌罐(15)的顶部左侧衔接有絮凝剂瓶(20)，所述支架(10)的正面设有集水槽(4)，所述集水槽(4)的一侧连接有排水管(5)，所述集水槽(4)的顶部连接有料筒(6)，所述料筒(6)的内腔底部设有过滤网(7)，所述料筒(6)的内腔中间设有螺旋转轴(8)，所述螺旋转轴(8)的外围设有旋转叶轮(9)，所述螺旋转轴(8) 的左侧通过传动齿轮(18)啮合连接有第二电机(21)。
2.根据权利要求1所述的一种小型的污泥脱水装置，其特征在于：所述旋转叶轮(9)为“S”形结构设计。
3.根据权利要求1所述的一种小型的污泥脱水装置，其特征在于：所述料筒(6)外形呈左高右低的倾斜状。
4.根据权利要求1所述的一种小型的污泥脱水装置，其特征在于：所述搅拌轴(17)的外围连接有不少于一个搅拌叶(16)。
5.根据权利要求1所述的一种小型的污泥脱水装置，其特征在于：所述旋转挡板(151)的正面设有固定圈(152)。
说明书
一种小型的污泥脱水装置
技术领域
本实用新型涉及污泥脱水技术领域，具体为一种小型的污泥脱水装置。
背景技术
现如今，随着科技水平和人们环保意识的增强，污泥脱水处理装置越来越得到普遍的使用。但是，目前的市场上的污泥脱水装置结构复杂，操作繁琐，体态庞大不便于运输且成本高、占地面积大，同时缺少行之有效的污泥处理措施和污泥杂志的排出装置，使得污泥滤液的排出仅通过整块平实面滤板下部的一个或几个小孔排出，这样会形成整块污泥中的压滤液需克服污泥的较长路线和较大阻力再排除，影响了工作效率和脱水效果，还缺少污泥杂志的排出装置，使得污泥堵塞设备的排出装置，难以满足于市场及人们的使用。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种小型的污泥脱水装置。
本实用新型通过以下技术方案来实现上述目的：一种小型的污泥脱水装置，包括基座、搅拌罐、集水槽和料筒，所述基座的底部左、右两侧均安装有立板，所述立板的底部连接有滚轮，所述基座的顶部从左至右分别设有污泥储存槽、支架、第二电机和集水槽，所述基座的左侧顶部连接有污泥储存槽，所述污泥储存槽的正面设有查看窗，所述污泥储存槽的内腔设有污泥泵，所述污泥泵的顶部衔接有导管，所述支架的顶部从左至右分别设有搅拌罐和台座，所述台座的正面设有控制面板，所述台座的顶部设有吸音箱，所述吸音箱的内腔底部连接有第一电机，所述第一电机的左侧通过传动齿轮啮合连接有搅拌轴，所述搅拌轴的一端设有搅拌罐，所述搅拌罐的内腔底部设有旋转挡板，所述搅拌罐的正面设有观测口，所述搅拌罐的顶部左侧衔接有絮凝剂瓶，所述支架的正面设有集水槽，所述集水槽的一侧连接有排水管，所述集水槽的顶部连接有料筒，所述料筒的内腔底部设有过滤网，所述料筒的内腔中间设有螺旋转轴，所述螺旋转轴的外围设有旋转叶轮，所述螺旋转轴的左侧通过传动齿轮啮合连接有第二电机。
优选的，所述旋转叶轮为“S”形结构设计。
优选的，所述料筒外形呈左高右低的倾斜状。
优选的，所述搅拌轴的外围连接有不少于一个搅拌叶。
优选的，所述旋转挡板的正面设有固定圈。
本实用新型的有益效果在于：该小型的污泥脱水装置，絮凝剂瓶的设置，使得污泥和絮凝剂快速反应，有利于提高污水和污泥分离的速度，滚轮的设置，便于设备的搬运和使用，螺旋转轴的上的“S”形结构的旋转叶轮设置，有效的推动污泥的排出，避免料筒发生堵塞的概率，倾斜结构的料筒设置，便于污泥依据重力作用顺利排出，提高污泥的排出速度，观测口的设置，便于查看污泥和絮凝剂反应效果，集水槽的设置，便于污水的收集与排放，污泥泵的设置，便于将污泥迅速的通过导管输送到搅拌罐，搅拌轴和搅拌叶的设置，使得搅拌罐内的污泥和絮凝剂搅拌混合更加均匀反应更加充分，有利于污水和污泥的分离，提高污泥的脱水效果，本新型实用构造简单，脱水效果好，工作效率高，可推广使用。
