申请日2015.08.01
公开(公告)日2015.11.11
IPC分类号C02F9/04
摘要

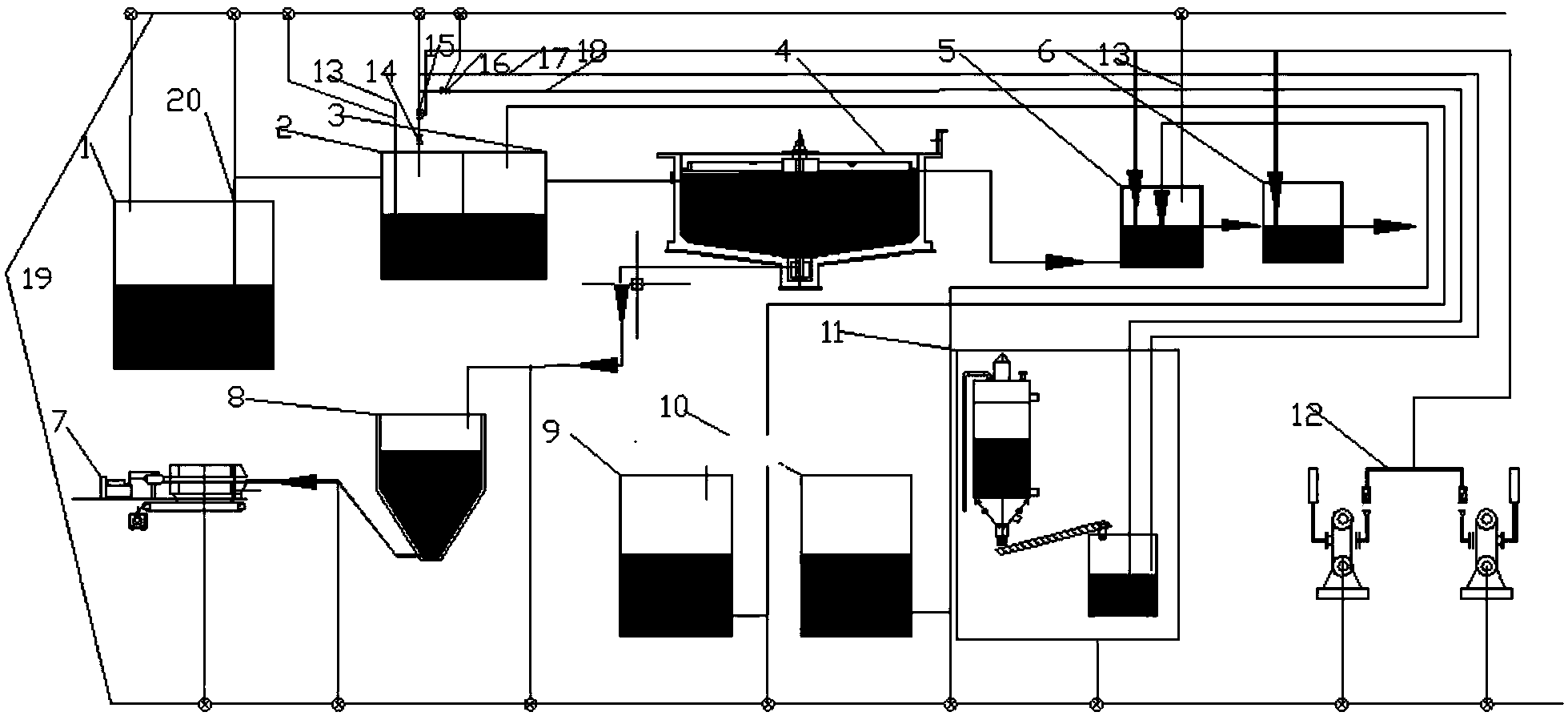

一种石灰节点回流重金属废水处理系统，其包括废水收集池(1)、石灰加药池(2)、絮凝池(3)、沉淀池(4)、调节池(5)、排放池(6)、污泥浓缩池(8)、污泥压滤系统(7)、絮凝加药系统(9)、酸加药系统(10)、石灰配药系统(11)。本发明可以全自动化运行，提高了处理效率，降低了人力成本，解决了石灰乳液在管道内结垢问题，防止污堵管道。
权利要求书
1.一种石灰节点回流重金属废水处理系统，其包括废水收集池(1)、石灰加药池(2)、 絮凝池(3)、沉淀池(4)、调节池(5)、排放池(6)、污泥浓缩池(8)、污泥压滤系统(7)、 絮凝加药系统(9)、酸加药系统(10)、石灰配药系统(11);
其中废水收集池(1)通过管道依次连接石灰加药池(2)、絮凝池(3)、沉淀池(4)、调 节池(5)、排放池(6)，沉淀池(4)的底部沉淀出口经由泵连接污泥浓缩池(8)，再连接污 泥压滤系统(7)，
沉淀池(4)连接絮凝加药系统(9)，调节池(5)连接酸加药系统(10)，石灰加药池(2) 通过石灰输送管道(17)连接石灰配药系统(11)，在石灰输送管道(17)上设有用于使石灰 乳液返回石灰配药系统(11)的石灰回流管道(18)，石灰输送管道(17)和石灰回流管道(18) 上分别设有比例调节阀(14)、(16)，用于调节加入石灰加药池(2)的石灰乳液量和返回石 灰配药系统(11)的石灰乳液量。
2.根据权利要求1所述的石灰节点回流重金属废水处理系统，其中，石灰输送管道 上另外设有常闭阀门。
3.根据权利要求2所述的石灰节点回流重金属废水处理系统，其中，常闭阀门动力 是由空气气筒系统(12)提供。
4.根据权利要求1-3中任一项所述的石灰节点回流重金属废水处理系统，其中，废 水收集池内设有液位控制系统。
5.根据权利要求1-4中任一项所述的石灰节点回流重金属废水处理系统，其中，石 灰加药池内设有pH在线反馈系统。
6.根据权利要求1-5中任一项所述的石灰节点回流重金属废水处理系统，其中，，调 节池内设有pH在线反馈系统。
7.根据权利要求1-6中任一项所述的石灰节点回流重金属废水处理系统，其中，整 套系统全部采用PLC控制全自动操作。
说明书
一种石灰节点回流重金属废水处理系统
技术领域
本发明涉及一种石灰节点回流重金属废水处理系统。
背景技术
在酸性重金属废水处理行业中，石灰乳液可用于调节水质的pH值，并且对水体中的胶 体微粒能起助凝作用，作为颗粒核增重剂，可以加速不溶物的沉淀分离、提高改善混凝沉淀 效果、增加水体的化学稳定性。通过加大石灰乳液的投加量，使pH值升高到10.5左右， 可达到去除污水中重金属离子的效果。因此被广泛用于电镀废水处理中。但是石灰乳液的输 送较为困难，石灰乳液容易在管道中容易结垢，污堵管道，造成重金属废水处理系统处理效 率低，影响水质的达标排放。
目前重金属污水处理系统石灰乳液的输送采用管道输送，当管道内石灰乳液出现结垢时， 需要人工清洗管道，增加人力成本，并且清洗时需要停运重金属废水处理系统，影响系统的 正常运行。
现有的石灰乳液输送方式容易造成管道结垢，造成重金属废水处理效率低，影响水质的 达标排放。污堵的管道采用人工清洗，增加人力成本。
发明内容
针对现有技术的管道结垢污堵、污水处理效率低下、自动化程度较低的状况，本发明的 目的是提供一种石灰节点回流重金属废水处理系统，其包括废水收集池、石灰加药池、絮凝 池、沉淀池、调节池、排放池、污泥浓缩池、污泥压滤系统、絮凝加药系统、酸加药系统、 石灰配药系统;
其中废水收集池通过管道依次连接石灰加药池、絮凝池、沉淀池、调节池、排放池，沉 淀池的底部沉淀出口经由泵连接污泥浓缩池，再连接污泥压滤系统，
沉淀池连接絮凝加药系统，调节池连接酸加药系统，石灰加药池通过石灰输送管道连接 石灰配药系统，在石灰输送管道上设有用于使石灰乳液返回石灰配药系统的石灰回流管道， 石灰输送管道和石灰回流管道上分别设有比例调节阀，用于调节加入石灰加药池的石灰乳液 量和返回石灰配药系统的石灰乳液量。
优选地，石灰输送管道上另外设有常闭阀门。
优选地，常闭阀门动力是由空气气筒提供。
优选地，废水收集池内设有液位控制系统。
优选地，石灰加药池内设有pH在线反馈系统。
优选地，调节池内设有pH在线反馈系统。
优选地，整套系统全部采用PLC控制(可编程逻辑控制器)全自动操作。
使用上述系统的操作过程为：废水收集池内的废水达到一定液位时，PLC自动控制废水 提升泵启动，废水进入石灰加药池，水质酸碱性由pH控制系统反馈给PLC控制系统，并进 行定量判断，PLC控制常闭阀门打开(例如通过空气气筒系统)，并通过比例调节阀、加入石 灰加药池内的石灰乳液量，石灰乳液通过石灰输送管道输入，加入石灰加药池一定量后通过 石灰回流管道返回石灰自动配药系统，此系统为一个循环，石灰乳液在石灰输送管道和石灰 回流管道内均有石灰乳液流通，防止了石灰的在管道内的残留，进而防止管道的结垢。废水 通过石灰加药池流入絮凝池，在絮凝池内通过絮凝加药系统加入高分子絮凝剂，确保絮凝池 内有絮凝体，然后进入沉淀池，在沉淀池内固液分离，上清液进入调节池通过pH在线反馈 系统反馈给PLC控制系统，PLC控制系统控制酸加药系统定量地加入酸，废水通过排放池达 标排放。沉淀池池内沉淀物通过PLC控制系统控制泵入污泥浓缩池，经过浓缩之后再通过PLC 控制系统控制进入污泥压滤系统，至此整个石灰节点回流重金属废水处理系统结束。
本发明设置两趟石灰乳液的管道包括石灰输送管道和石灰回流管道，组成了一个循环可 以确保整个石灰管道内均有石灰乳液流通，防止石灰乳液在管道内的残留，进而防止管道结 垢。在石灰输送管道上设置了常闭阀门和比例调节阀，pH在线控制系统把水质的酸碱性反馈 给PLC系统，PLC系统控制常闭阀门的开启在石灰池内加入石灰乳液，比例额调节阀控制石 灰乳液在石灰池内的加入量，确保石灰乳液加入量满足工艺参数。在石灰回流管道上设置了 比例调节阀，起到保险作用一方面确保石灰乳液在石灰池内的加入量满足工艺参数，一方面 确保石灰回流管道内有石灰乳液流通，防止管道结垢。
本发明的优点：
1、本发明可以全自动化运行，提高了处理效率，降低了人力成本。(管道结垢时，必须 停止系统运行，人工进行清理管道)。
2、本发明解决了石灰乳液在管道内结垢问题，防止污堵管道。
