申请日2015.08.02
公开(公告)日2015.12.16
IPC分类号B01D35/02; B01D35/16; B01D35/143
摘要
本实用新型属于污水处理技术领域公开了一种便于清洗的污水处理输送管道，包括管道本体和滤芯，所述管道本体中部设有滤芯，所述滤芯下端设有升降装置，所述升降装置上端设有推送板，所述推送板上端中部设有旋转装置，所述旋转装置上端连接清洗盘，所述清洗盘一周边缘处均匀设有毛刷，所述毛刷与滤芯内壁接触，通过管道本体内增加滤芯，且滤芯内推送板上设有压力感应器可随时感应推送板上垃圾堆积的重量，重量达到一定量单片机控制升降装置与旋转装置将推送板上堆积的垃圾推送至管道本体上端，便于工作人员进行清洗，毛刷可在上升过程中由旋转装置提供动力对滤芯内壁进行清洗，避免了滤芯堵塞，其结构简单、使用灵活方便、使用寿命长。
权利要求书

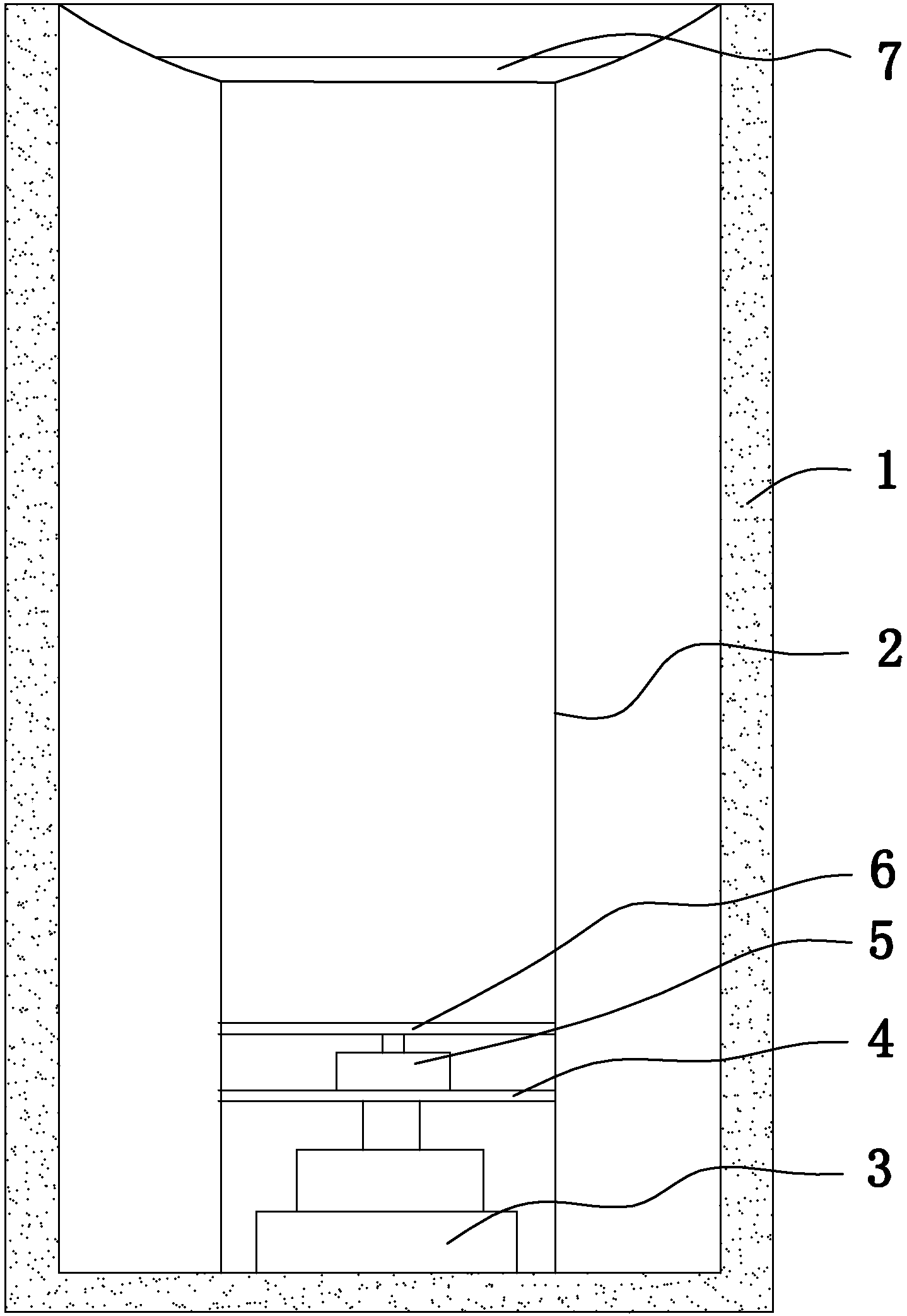

1.一种便于清洗的污水处理输送管道，包括管道本体(1)和滤芯(2)，其特征在于，所述管道本体(1)中部设有滤芯(2)，所述滤芯(2)下端设有升降装置(3)，所述升降装置(3)上端设有推送板(4)，所述推送板(4)上端中部设有旋转装置(5)，所述旋转装置(5)上端连接清洗盘(6)，所述清洗盘(6)一周边缘处均匀设有毛刷(11)，所述毛刷(11)与滤芯(2)内壁接触。
2.根据权利要求1所述的一种便于清洗的污水处理输送管道，其特征在于，所述推送板(4)上表面设有压力感应器(9)，所述压力感应器(9)连接单片机(8)，所述单片机(8)连接报警器(10)、升降装置(3)和旋转装置(5)，所述升降装置(3)和所述旋转装置(5)均由不锈钢材质制成。
3.根据权利要求1所述的一种便于清洗的污水处理输送管道，其特征在于，所述滤芯(2)上端连接管道本体(1)内壁且设有除杂格栅(7)。
说明书
一种便于清洗的污水处理输送管道
技术领域
本实用新型涉及一种管道，特别涉及一种污水处理输送管道，属于污水处理技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：未经处理而排放的工业废水;未经处理而排放的生活污水;大量使用化肥、农药、除草剂的农田污水;堆放在河边的工业废弃物和生活垃圾;水土流失;矿山污水。
然而污水处理在输送时离不开管道，污水中携带了大量的垃圾，通常人们将管道内放置过滤网，但是过滤网在长时间使用后会积累较多的垃圾堵塞过滤孔，从而导致管道堵塞，这是需要拆卸维修，其维修工作繁琐且病菌较多同时还散发着刺鼻新气味，因此提供一种便于清洗的污水处理输送管道是必不可少的。
实用新型内容
本实用新型要解决的技术问题是提供一种便于清洗的污水处理输送管道，在管道内增加了滤芯,可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种便于清洗的污水处理输送管道，包括管道本体和滤芯，其特征在于，所述管道本体中部设有滤芯，所述滤芯下端设有升降装置，所述升降装置上端设有推送板，所述推送板上端中部设有旋转装置，所述旋转装置上端连接清洗盘，所述清洗盘一周边缘处均匀设有毛刷，所述毛刷与滤芯内壁接触。
作为本实用新型的一种优选技术方案，所述推送板上表面设有压力感应器，所述压力感应器连接单片机，所述单片机连接报警器、升降装置和旋转装置，所述升降装置和所述旋转装置均由不锈钢材质制成。
作为本实用新型的一种优选技术方案，所述滤芯上端连接管道本体内壁且设有除杂格栅。
本实用新型所达到的有益效果是:该种便于清洗的污水处理输送管道，通过在管道本体内增加滤芯，且滤芯内推送板上设有压力感应器可随时感应推送板上垃圾堆积的重量，重量达到一定量单片机控制升降装置与旋转装置将推送板上堆积的垃圾推送至管道本体上端，便于工作人员进行清洗，毛刷可在上升过程中由旋转装置提供动力对滤芯内壁进行清洗，避免了滤芯堵塞的情况发生，其结构简单、使用灵活方便、使用寿命长。
