申请日2015.02.25
公开(公告)日2015.08.26
IPC分类号F24H9/00; F24H4/02
摘要
本实用新型提供了一种浴室污水再利用循环系统，其特征在于，包括浴室、第一净水箱、第二净水箱、第一污水箱、换热器、热泵和第二污水箱，所述浴室通过管道与第一污水箱连接，所述第一污水箱通过管道与换热器的进水口连接，所述换热器的第一出口通过管道与第二污水箱的进水口连接，第二出口通过管道与第一净水箱的进水口连接，所述换热器与净水管道连接，所述第一净水箱的出口通过管道与浴室连接，所述第一净水箱通过管道与第二净水箱连接，所述第二净水通过管道与浴室连接。该系统的换热器与换热后的净水反复交换，热泵与所用介质水和换热后的净水反复交换，达到节约水源与温度的充分利用。
权利要求书
1.一种浴室污水再利用循环系统，其特征在于，包括浴室、第一净水箱、第二净水箱、第一污水箱、换热器、热泵和第二污水箱，所述浴室通过管道与第一污水箱连接，所述第一污水箱通过管道与换热器的进水口连接，所述换热器的第一出口通过管道与第二污水箱的进水口连接，第二出口通过管道与第一净水箱的进水口连接，所述换热器与净水管道连接，所述第一净水箱的出口通过管道与浴室连接，所述第一净水箱通过管道与第二净水箱连接，所述第二净水箱通过管道与浴室连接。
2.根据权利要求1所述的浴室污水再利用循环系统，其特征在于，所述第二污水箱通过管道与排放出口连接。
3.根据权利要求1所述的浴室污水再利用循环系统，其特征在于，所述第一净水箱与第二净水箱通过阀门反复进行交换。
4.根据权利要求1所述的浴室污水再利用循环系统，其特征在于，所述第一净水箱为50℃净水箱。
5.根据权利要求1所述的浴室污水再利用循环系统，其特征在于，所述第二净水箱为42℃净水箱。
6.根据权利要求1所述的浴室污水再利用循环系统，其特征在于，所述第二污水箱为17℃污水箱。
7.根据权利要求1所述的浴室污水再利用循环系统，其特征在于，所述第二污水箱与热泵连接，所述热泵通过管道与排放口连接，所述热泵与排放口之间还设有阀门。
说明书
一种浴室污水再利用循环系统
技术领域
本实用新型涉及一种浴室污水再利用循环系统。
背景技术
目前，一般浴室热水来源取自烧煤加热和直接购买，构成了浴室的基本成本费用，且价格不断上涨。
实用新型内容
针对现有技术的上述缺陷和问题，本实用新型目的是提供了一种结构简单、降低成本，达到节约水源与温度的充分利用、使用方便的浴室污水再利用循环系统。
为了达到上述目的，本实用新型提供如下技术方案：

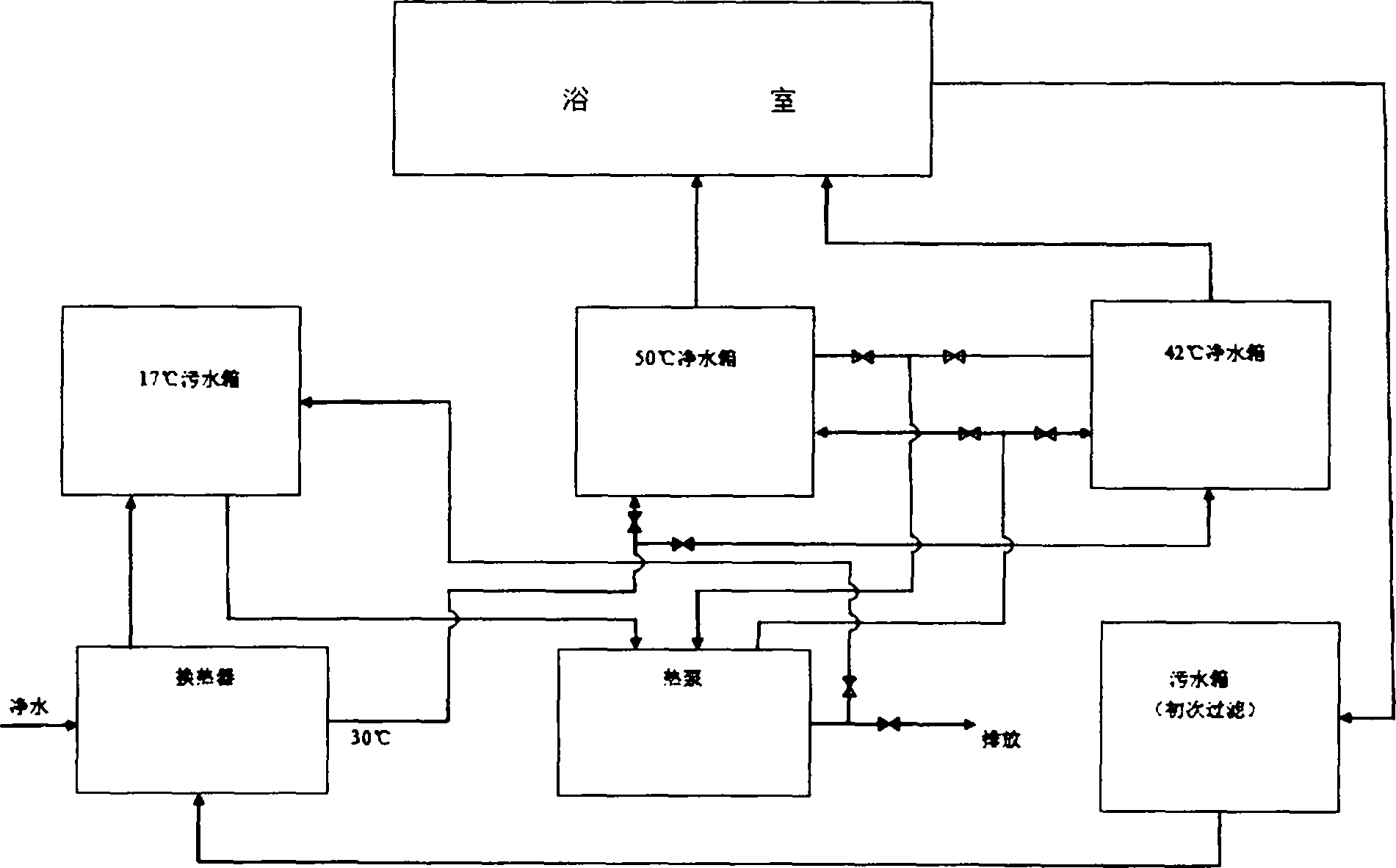

一种浴室污水再利用循环系统，包括浴室、第一净水箱、第二净水箱、第一污水箱、换热器、热泵和第二污水箱，所述浴室通过管道与第一污水箱连接，所述第一污水箱通过管道与换热器的进水口连接，所述换热器的第一出口通过管道与第二污水箱的进水口连接，第二出口通过管道与第一净水箱的进水口连接，所述换热器与净水管道连接，所述第一净水箱的出口通过管道与浴室连接，所述第一净水箱通过管道与第二净水箱连接，所述第二净水箱通过管道与浴室连接。
进一步，所述第二污水箱通过管道与排放出口连接。
进一步，所述第一净水箱与第二净水箱通过阀门反复进行交换。
进一步，所述第一净水箱为50℃净水箱。
进一步，所述第二净水箱为42℃净水箱。
进一步，所述第二污水箱为17℃污水箱。
进一步，所述第二污水箱与热泵连接，所述热泵通过管道与排放口连接，所述热泵与排放口之间还设有阀门。
本实用新型的有益效果是，本实用新型的换热器与换热后的净水反复交换，热泵与所用介质水和换热后的净水反复交换，达到节约水源与温度的充分利用。
